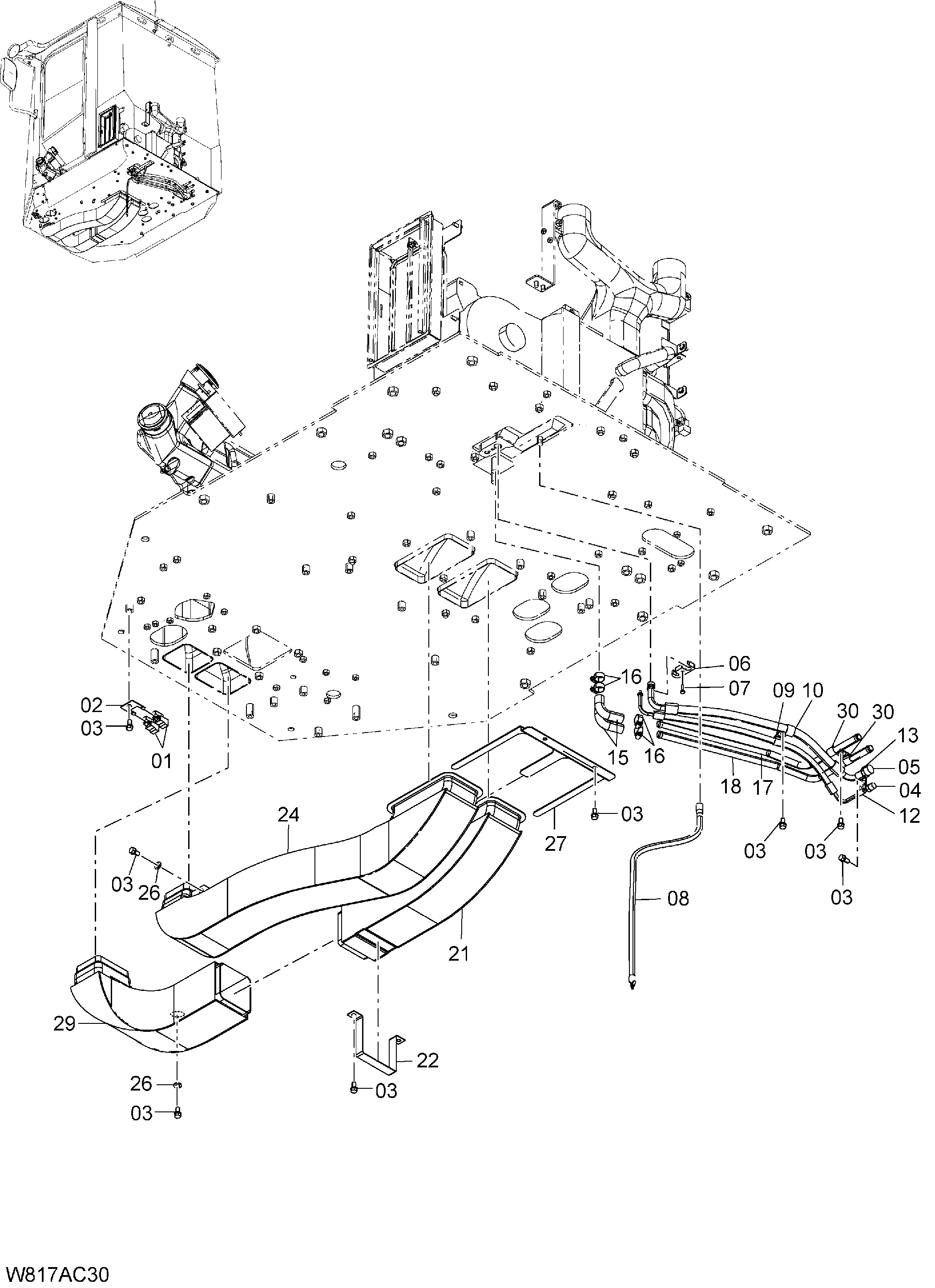

Кондиционер(3)(AC400) — HITACHI ZW310-HCMF
Заводская схема «Кондиционер(3)(AC400)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4405815 | Датчик | 2 |
| 02 | 263G6-72621 | Кронштейн | 1 |
| 03 | 01183-10020 | Болт с шайбой | 10 |
| 04 | 263G6-72191 | Шланг ликуид | 1 |
| 05 | 263G6-72201 | Шланг всасывание | 1 |
| 06 | 263G6-72211 | Разъём | 1 |
| 07 | 01100-06020 | Болт | 1 |
| 08 | HL4281507 | Шланг | 1 |
| 09 | 263G2-43271 | Хомут | 1 |
| 10 | 263G2-43311 | Хомут | 1 |
| 12 | 263G2-43231 | Зажим | 1 |
| 13 | 263G2-43271 | Хомут | 1 |
| 13 | 263G2-43261 | Хомут | 1 |
| 15 | 26756-75771 | Шланг | 2 |
| 16 | 24067-62261 | Зажим | 4 |
| 17 | 263G6-70261 | Трубка | 1 |
| 18 | 263G6-70271 | Трубка | 1 |
| 21 | 263G6-72651 замена: 263G6-72652 | Воздуховод | 1 |
| 21 | 263G6-72652 | Воздуховод | 1 |
| 22 | 263G6-72951 | Кронштейн | 1 |
| 24 | 263G6-72671 замена: 263G6-72672 | Воздуховод | 1 |
| 24 | 263G6-72672 | Воздуховод | 1 |
| 26 | 02000-00010 | Шайба | 2 |
| 27 | 263G6-72961 | Пластина | 1 |
| 29 | 263G6-72661 замена: 263G6-72662 | Воздуховод | 1 |
| 29 | 263G6-72662 | Воздуховод | 1 |
| 30 | 263G2-43281 | Зажим | 1 |
| 30 | 263G2-43271 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
