Клапан основной(3SP) — HITACHI ZW310-HCMF

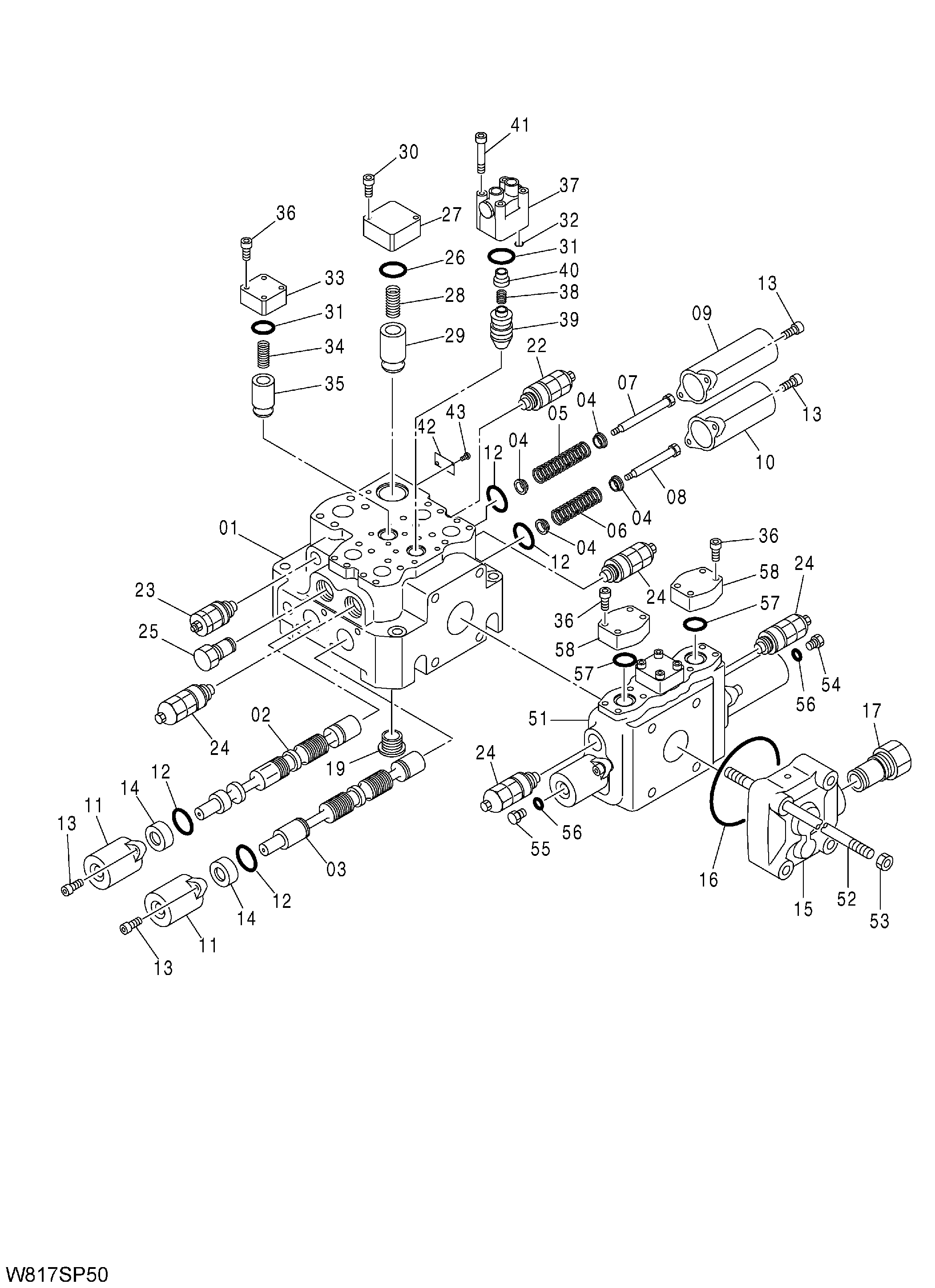

Заводская схема «Клапан основной(3SP)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263J7-32011 | Гидрораспределитель | 1 | |
| 04 | 263H7-37041 | Седло пружины | 4 |
| 05 | 263H7-37051 | Пружина | 1 |
| 06 | 263H7-37061 | Пружина | 1 |
| 07 | 263H7-37071 | Концевой золотник | 1 |
| 08 | 263H7-37081 | Концевой золотник | 1 |
| 09 | 263H7-37091 | Колпачок | 1 |
| 10 | 263H7-37101 | Колпачок | 1 |
| 11 | 263H7-37111 | Колпачок | 2 |
| 12 | 03350-00450 | Уплотнительное кольцо | 4 |
| 13 | 263H7-37121 | Болт с внутренним шестигранником | 8 |
| 14 | 263H7-37131 | Проставка | 2 |
| 15 | 263H7-37141 | Корпус | 1 |
| 16 | 263H7-37151 | Уплотнительное кольцо | 1 |
| 17 | 263H7-37161 | Предохранительный клапан | 1 |
| 19 | 263H7-37171 | Пробка | 1 |
| 22 | 263H7-37181 | Предохранительный клапан | 1 |
| 23 | 263J7-37021 | Предохранительный клапан | 1 |
| 24 | 263H7-37201 | Предохранительный клапан | 4 |
| 25 | 263H7-37211 | Клапан | 1 |
| 26 | 03320-00410 | Уплотнительное кольцо | 1 |
| 27 | 263H7-37221 | Фланец | 1 |
| 28 | 263H7-37231 | Пружина | 1 |
| 29 | 263H7-37241 | Тарельчатый клапан | 1 |
| 30 | 263H7-37251 | Болт с внутренним шестигранником | 2 |
| 31 | 03320-00320 | Уплотнительное кольцо | 2 |
| 32 | 03320-00060 | Уплотнительное кольцо | 1 |
| 33 | 263H7-37261 | Фланец | 1 |
| 34 | 263H7-37271 | Пружина | 1 |
| 35 | 263H7-37281 | Тарельчатый клапан | 1 |
| 36 | 263H7-37291 | Болт с внутренним шестигранником | 12 |
| 37 | 263H7-37301 | Корпус | 1 |
| 38 | 263H7-37311 | Пружина | 1 |
| 39 | 263J7-37031 | Тарельчатый клапан | 1 |
| 40 | 263H7-37331 | Проставка | 1 |
| 41 | 263H7-37341 | Болт с внутренним шестигранником | 4 |
| 51 | 263H7-37421 | Споол-сектион | 1 |
| 52 | 263H7-37361 | Шток TIE | 4 |
| 53 | 263H7-37371 | Гайка | 4 |
| 54 | 263H7-37381 | Пробка | 1 |
| 55 | 263H7-37391 | Пробка | 1 |
| 56 | 03320-00140 | Уплотнительное кольцо | 2 |
| 57 | 263H7-37401 | Уплотнительное кольцо | 2 |
| 58 | 263H7-37411 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
