Основные гидролинии(2) — HITACHI ZW310-HCMF

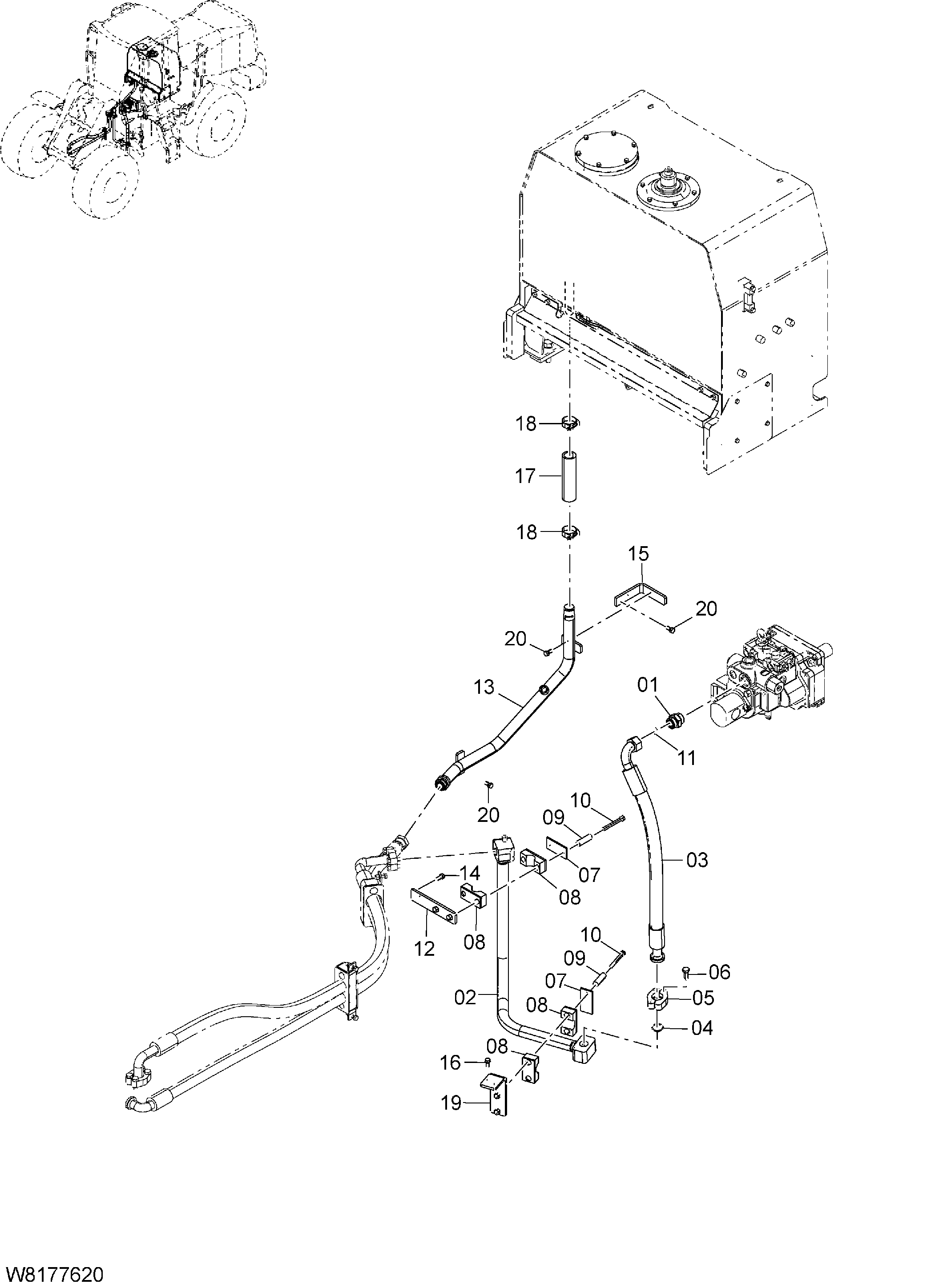

Заводская схема «Основные гидролинии(2)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853100 | Адаптер | 1 |
| 01A | 03320-00380 | Уплотнительное кольцо | 1 |
| 02 | 263H7-60391 | Трубка в сборе | 1 |
| 02 | 263H7-60392 | Трубка в сборе | 1 |
| 03 | 263H7-62751 | Шланг в сборе | 1 |
| 04 | 26607-62641 | Уплотнительное кольцо | 1 |
| 05 | HL4089703 | Разъёмный фланец | 2 |
| 06 | 01116-14040 | Болт | 4 |
| 07 | 263H7-62681 | Пластина | 2 |
| 08 | HL4349621 | Хомут шланга | 4 |
| 09 | 263H7-62691 | Втулка | 4 |
| 10 | 01183-10100 | Болт с шайбой | 4 |
| 10 | 01183-12100 | Болт с шайбой | 4 |
| 11 | HL4187329 | Уплотнительное кольцо | 1 |
| 12 | 263J7-60331 | Кронштейн в сборе | 1 |
| 13 | 263J7-60261 | Трубка в сборе | 1 |
| 14 | 01183-12025 | Болт с шайбой | 2 |
| 15 | 263J7-62281 | Пластина | 1 |
| 16 | 01183-12025 | Болт с шайбой | 2 |
| 17 | HL4080206 | Резиновый шланг | 1 |
| 18 | HL4282474 | Хомут шланга | 2 |
| 19 | 263H7-60401 | Кронштейн в сборе | 1 |
| 19 | 263H7-60402 | Кронштейн в сборе | 1 |
| 20 | 01183-12025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
