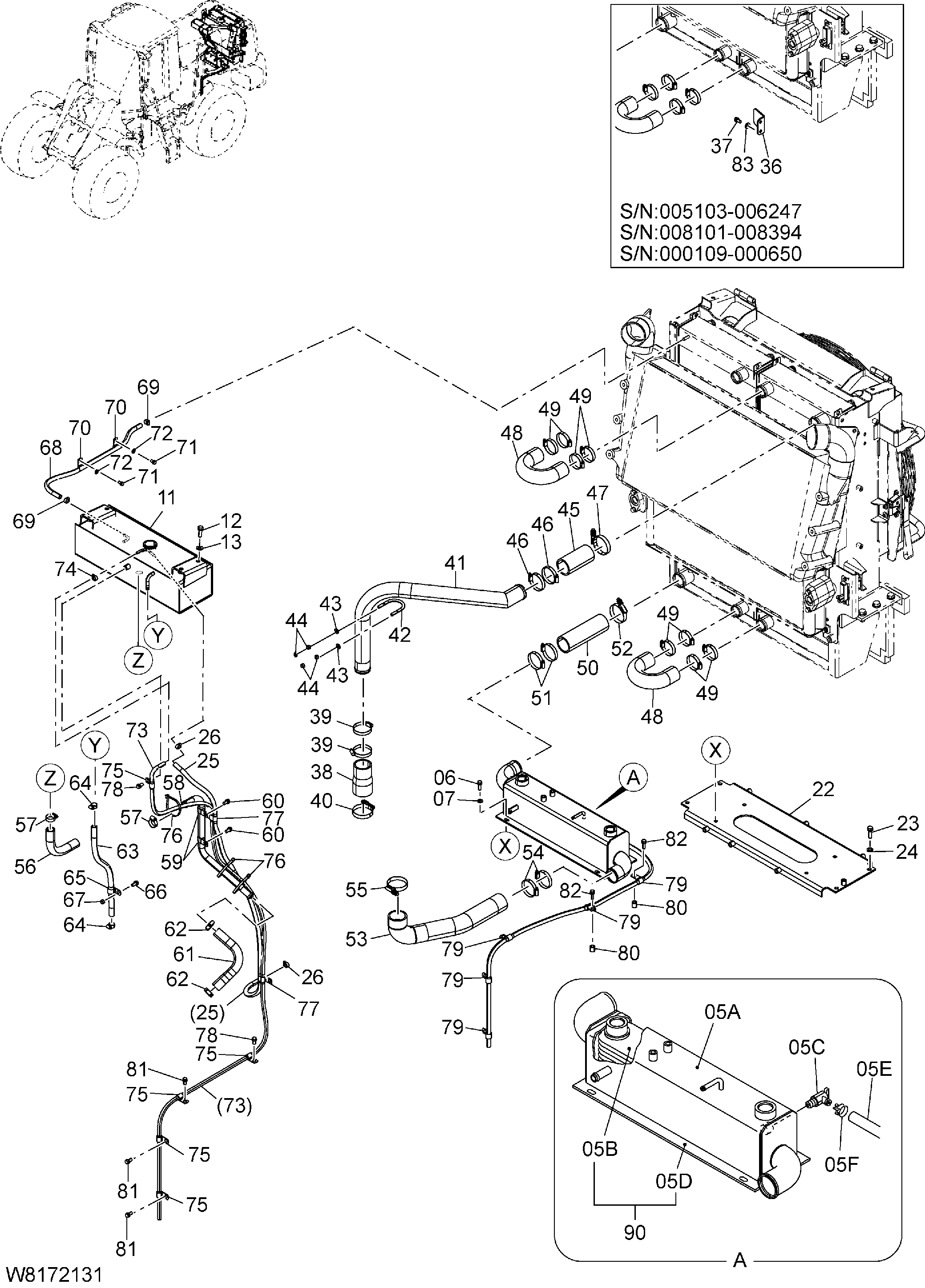

Охлаждение устройство трубопроводы(2) — HITACHI ZW310-HCMF
Заводская схема «Охлаждение устройство трубопроводы(2)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 263J2-13251 | Радиатор TC | 1 |
| 05C | 263J2-17311 | Кокк в сборе | 1 |
| 05E | 263J2-17331 | Виниловый шланг | 1 |
| 05F | 263J2-17341 | Зажим | 1 |
| 06 | 01183-10030 | Болт с шайбой | 4 |
| 07 | 02000-00010 | Шайба | 4 |
| 11 | 263J2-12752 | Експансион бак | 1 |
| 11A | 263J2-17212 | Бак | 1 |
| 11B | 263J2-17241 | Колпачок давление | 1 |
| 11C | 263J2-17252 | Указатель | 1 |
| 12 | 01183-12035 | Болт с шайбой | 4 |
| 13 | 26063-02111 | Шайба | 4 |
| 22 | 263J2-10091 | Кронштейн в сборе | 1 |
| 23 | 01183-12040 | Болт с шайбой | 4 |
| 24 | 02000-00012 | Шайба | 4 |
| 25 | 263J2-12551 | Шланг | 1 |
| 26 | 24067-62241 | Зажим | 2 |
| 36 | 263J2-12641 | Пластина | 1 |
| 37 | 01183-10020 | Болт с шайбой | 2 |
| 38 | 263J2-12401 | Шланг | 1 |
| 39 | 26607-63291 | Зажим шланг | 2 |
| 40 | 263J2-32821 | Хомут шланга | 1 |
| 41 | 263J2-10101 | Трубка в сборе | 1 |
| 42 | 26619-12261 | U болт | 1 |
| 43 | 02000-00010 | Шайба | 2 |
| 44 | 01401-00010 | Гайка | 4 |
| 45 | 263J2-12521 | Шланг | 1 |
| 46 | 26607-63291 | Зажим шланг | 2 |
| 47 | 263J2-32821 | Хомут шланга | 1 |
| 48 | 263J2-12411 | Шланг | 2 |
| 49 | 24067-62331 | Зажим шланг | 8 |
| 50 | 263J2-12531 | Шланг | 1 |
| 51 | 26607-63291 | Зажим шланг | 2 |
| 52 | 263J2-32821 | Хомут шланга | 1 |
| 53 | 263J2-12421 | Шланг | 1 |
| 54 | 26607-63291 | Зажим шланг | 2 |
| 55 | 263J2-32821 | Хомут шланга | 1 |
| 56 | 263J2-12441 замена: 263J2-12442 | Шланг | 1 |
| 56 | 263J2-12442 | Шланг | 1 |
| 57 | 24067-62291 | Зажим | 2 |
| 58 | 263J2-12481 | Трубка | 1 |
| 59 | 263G2-43321 | Хомут | 2 |
| 60 | 01183-10020 | Болт с шайбой | 2 |
| 61 | 263J2-12431 | Шланг | 1 |
| 62 | 24067-62291 | Зажим | 2 |
| 63 | 263J2-12451 | Шланг | 1 |
| 64 | 24067-62251 | Зажим шланг | 2 |
| 65 | 263G2-43301 | Хомут | 1 |
| 66 | 01183-10020 | Болт с шайбой | 1 |
| 67 | 01401-00010 | Гайка | 1 |
| 68 | 263J2-12461 | Шланг | 1 |
| 69 | 24067-62241 | Зажим | 2 |
| 70 | 263G2-43251 | Хомут | 2 |
| 71 | 01183-08016 | Болт с шайбой | 2 |
| 72 | 02000-00008 | Шайба | 2 |
| 73 | 263J2-12541 | Шланг | 1 |
| 74 | 24067-62241 | Зажим | 1 |
| 74 | 24067-62221 | Зажим | 1 |
| 75 | 263G2-43261 | Хомут | 5 |
| 75 | 263G2-43251 | Хомут | 5 |
| 76 | 04913-11200 | Инсулокк | 3 |
| 77 | 263G2-43421 | Хомут | 2 |
| 78 | 01183-10020 | Болт с шайбой | 2 |
| 79 | 263G2-43271 | Хомут | 5 |
| 80 | 26555-42141 замена: 263G2-12301 | Втулка | 2 |
| 80 | 263G2-12301 | Трубка | 2 |
| 81 | 01183-10020 | Болт с шайбой | 3 |
| 82 | 01183-10030 | Болт с шайбой | 2 |
| 83 | 02000-00010 | Шайба | 2 |
| 90 | 263J2-17263 | Комплект коре | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
