П.т.о. — HITACHI ZW310-HCMF

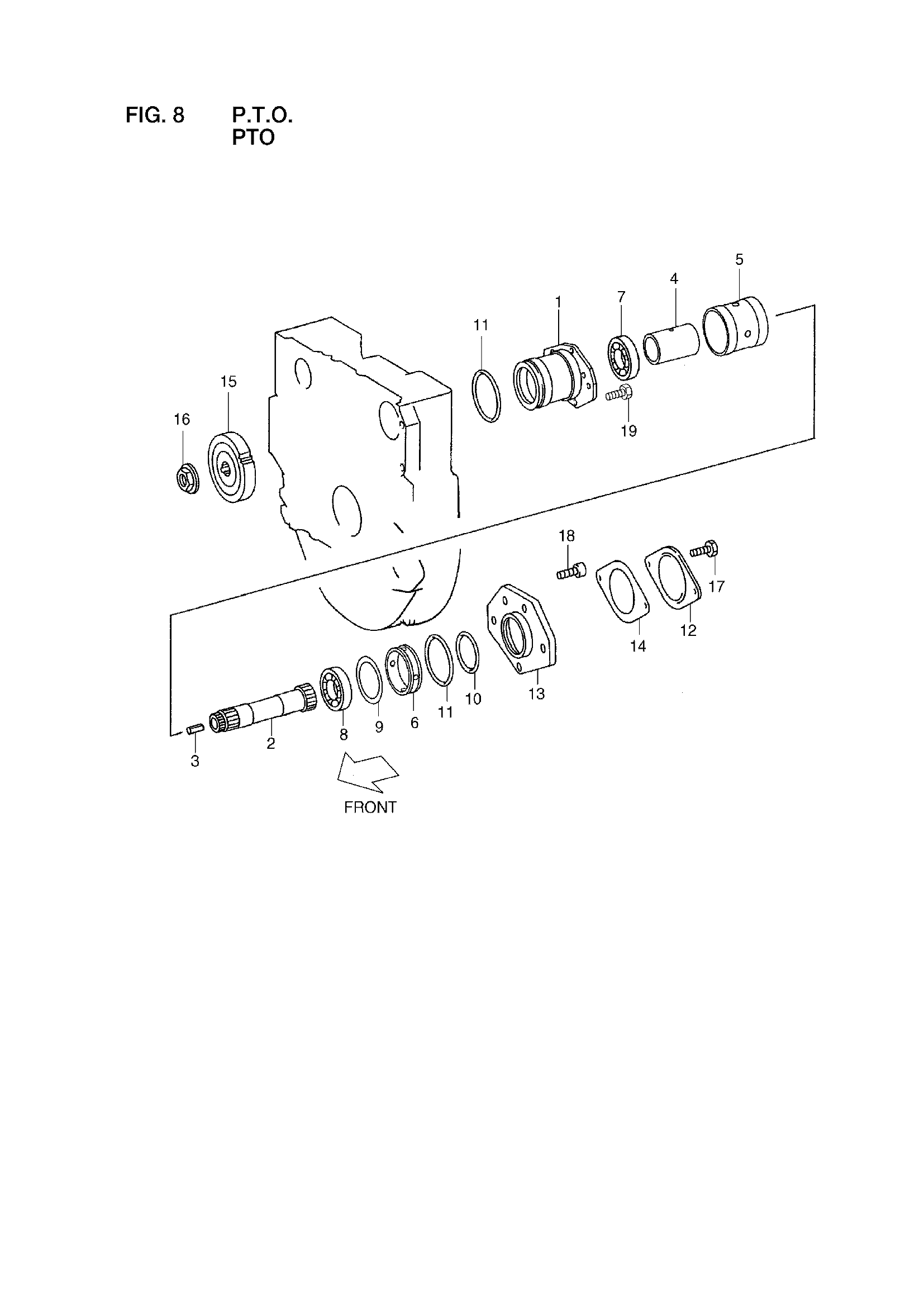

Заводская схема «П.т.о.» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | A4072340420 | Корпус | 1 |
| 2 | A4032300325 | Вал | 1 |
| 3 | N000000001051 | Винт | 1 |
| 4 | A4032340953 | Проставка | 1 |
| 5 | A4242340053 | Проставка | 1 |
| 6 | A4032341053 | Проставка | 1 |
| 7 | N005412200005 | Подшипник | 1 |
| 8 | N000625006208 | Подшипник | 1 |
| 9 | N000988063009 | Шайба | 0 |
| - | N000988063013 | Шайба | 0 |
| - | N000988063005 | Шайба | 0 |
| - | N000988063006 | Шайба | 0 |
| - | N000988063007 | Шайба | 0 |
| 10 | A0009974848 | Кольцо, уплотнение | 1 |
| 11 | A0119976245 | Кольцо, уплотнение | 1 |
| - | A0089976145 | Кольцо, уплотнение | 1 |
| 12 | A5422340033 | Крышка | 1 |
| 13 | A4272360345 | Фланец | 1 |
| 14 | A5422340080 | Прокладка | 1 |
| 15 | A4572360713 | Шестерня | 1 |
| 16 | A4032340172 | Гайка | 1 |
| 17 | N000000001966 | Болт | 2 |
| 18 | N910105008005 | Болт | 5 |
| 19 | N910105010010 | Болт | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
