Пилотные гидролинии(4) — HITACHI ZW310-HCMF

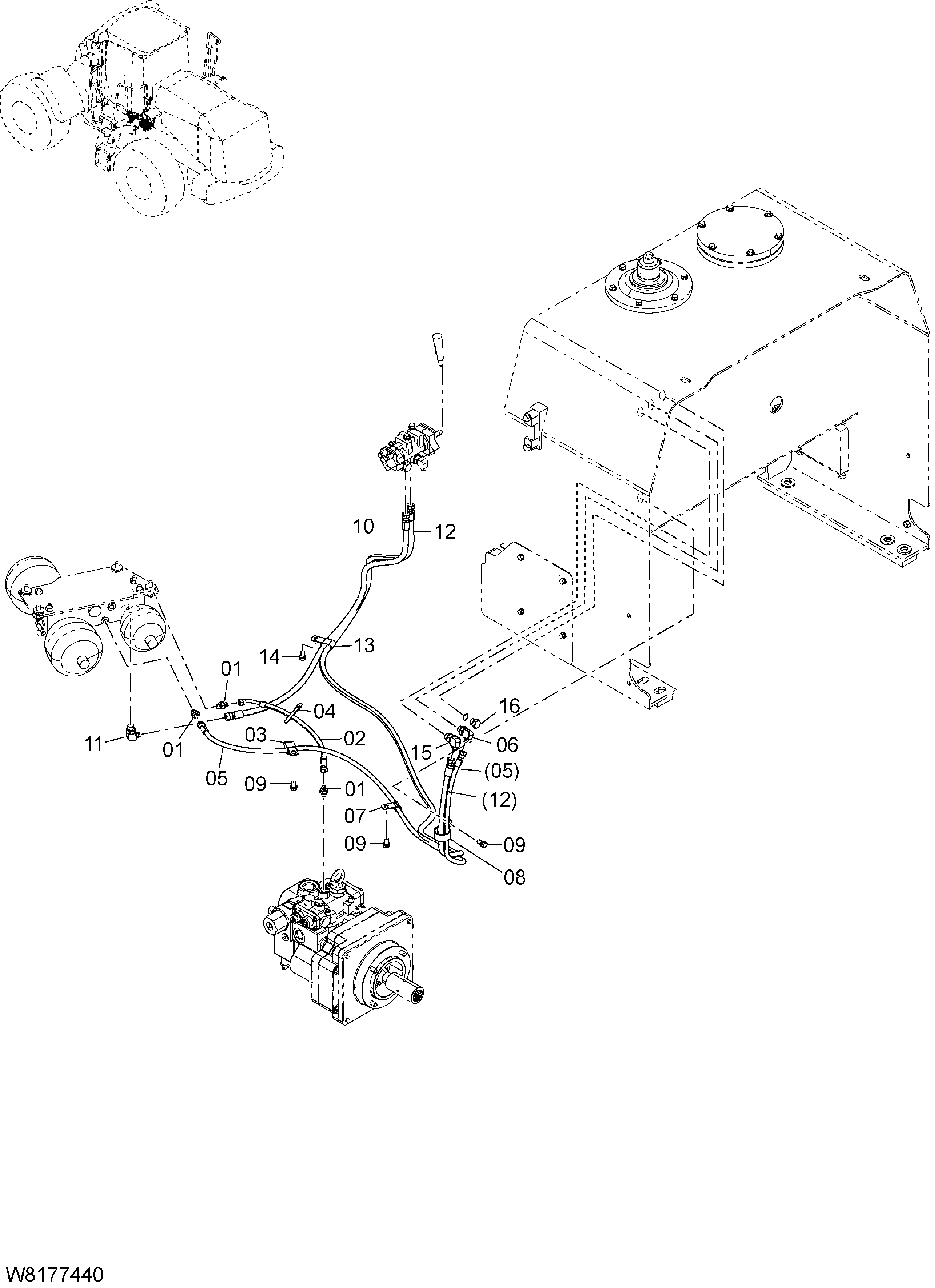

Заводская схема «Пилотные гидролинии(4)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852122 | Адаптер | 3 |
| 01A | 03320-00110 | Уплотнительное кольцо | 1 |
| 02 | 263G7-42351 | Шланг в сборе | 1 |
| 02 | 263G7-43771 | Шланг в сборе | 1 |
| 03 | 263G2-43411 | Хомут | 1 |
| 03 | 263G2-43431 | Хомут | 1 |
| 04 | 04913-11200 | Инсулокк | 1 |
| 05 | 263G7-42191 | Шланг в сборе | 1 |
| 05 | 263G7-43761 | Шланг в сборе | 1 |
| 06 | HLA852332 | Угловой штуцер | 1 |
| 06A | 03320-00140 | Уплотнительное кольцо | 1 |
| 07 | 263G2-43251 | Хомут | 2 |
| 07 | 263G2-43251 | Хомут | 1 |
| 08 | 263G2-43351 | Хомут | 1 |
| 09 | 01183-10020 | Болт с шайбой | 2 |
| 09 | 01183-10020 | Болт с шайбой | 3 |
| 10 | 263G7-42501 | Шланг в сборе | 1 |
| 10 | 263G7-43751 | Шланг в сборе | 1 |
| 11 | HLA852333 | Угловой штуцер | 1 |
| 11A | 03320-00140 | Уплотнительное кольцо | 1 |
| 12 | 263G7-42321 | Шланг в сборе | 1 |
| 12 | 263G7-43741 | Шланг в сборе | 1 |
| 13 | 263G2-43421 | Хомут | 1 |
| 14 | 01183-10020 | Болт с шайбой | 1 |
| 15 | HLA852333 | Угловой штуцер | 1 |
| 15A | 03320-00140 | Уплотнительное кольцо | 1 |
| 16 | HLA885003 | Пробка | 1 |
| 16A | 03320-00140 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
