Плоский нижний ковш(с велдед зуб) 4.3m3 [H3J](FBW430) — HITACHI ZW310-HCMF
Заводская схема «Плоский нижний ковш(с велдед зуб) 4.3m3 [H3J](FBW430)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

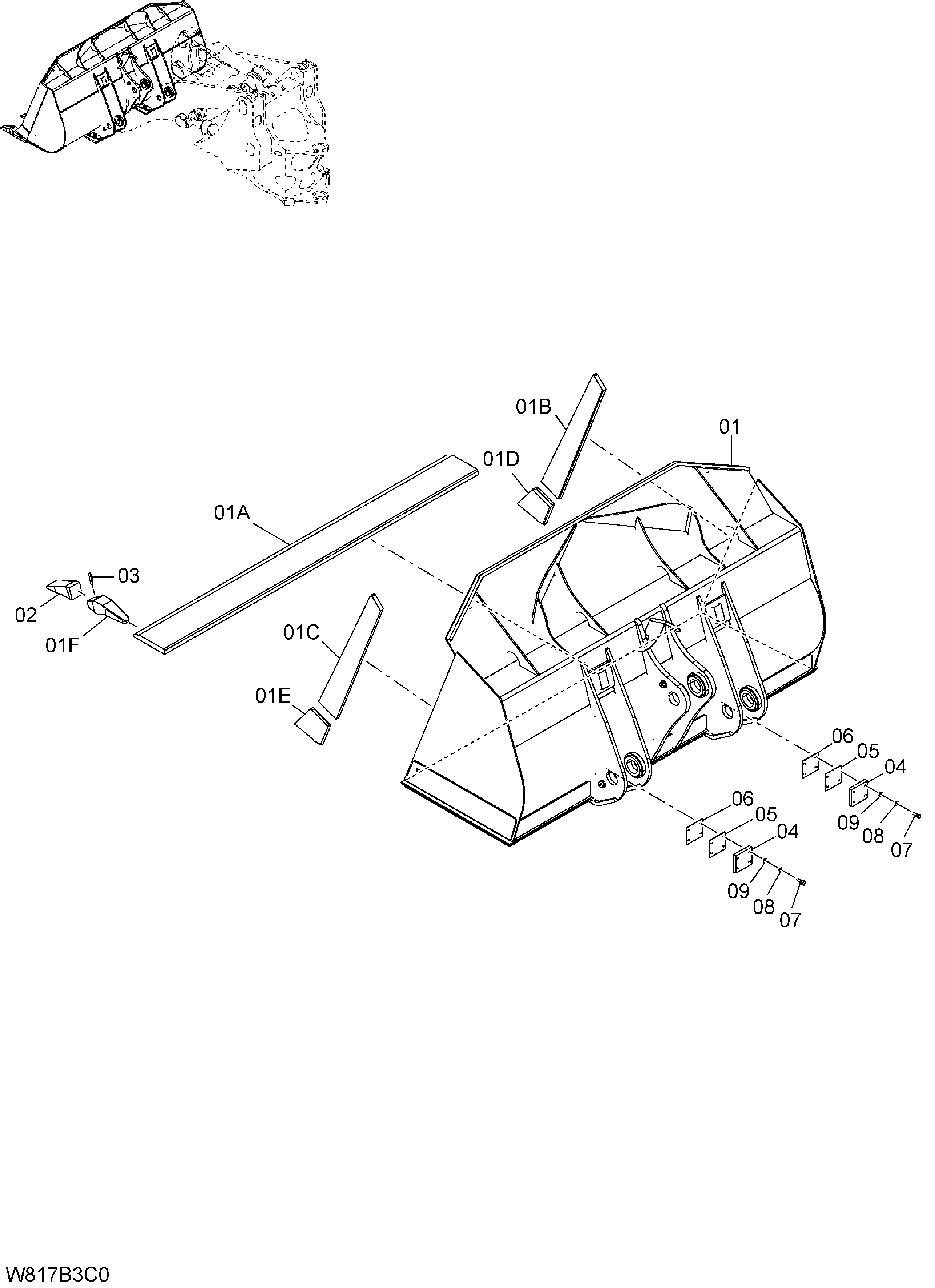

 HITACHI ZW310-HCMF](/catalog-drawings/d6/d6f76fa3-ed41-4964-a3d4-021d21a9eeab.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563J8-80911 | Ковш в сборе(BW) | 1 | |
| 01 | 563J8-80811 | Ковш в сборе | 1 |
| 01A | 563H8-83131 | Кромка режущий | 1 |
| 01B | 563J8-82691 | Кромка боковой RH | 1 |
| 01C | 563J8-82681 | Кромка боковой LH | 1 |
| 01D | 563H8-83121 | Кромка корнер RH | 1 |
| 01E | 563H8-83111 | Кромка корнер LH | 1 |
| 01F | 382812-96130 | Адаптер | 10 |
| 02 | 382812-96140 | Зуб | 10 |
| 03 | 382812-96150 | Стопорный палец | 10 |
| 04 | 26678-82351 | Ограничитель | 2 |
| 05 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 06 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 07 | 01116-16050 | Болт | 8 |
| 08 | 02011-00016 | Пружинная шайба | 8 |
| 09 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
