Впускной, выпускной устройство(1) — HITACHI ZW310-HCMF

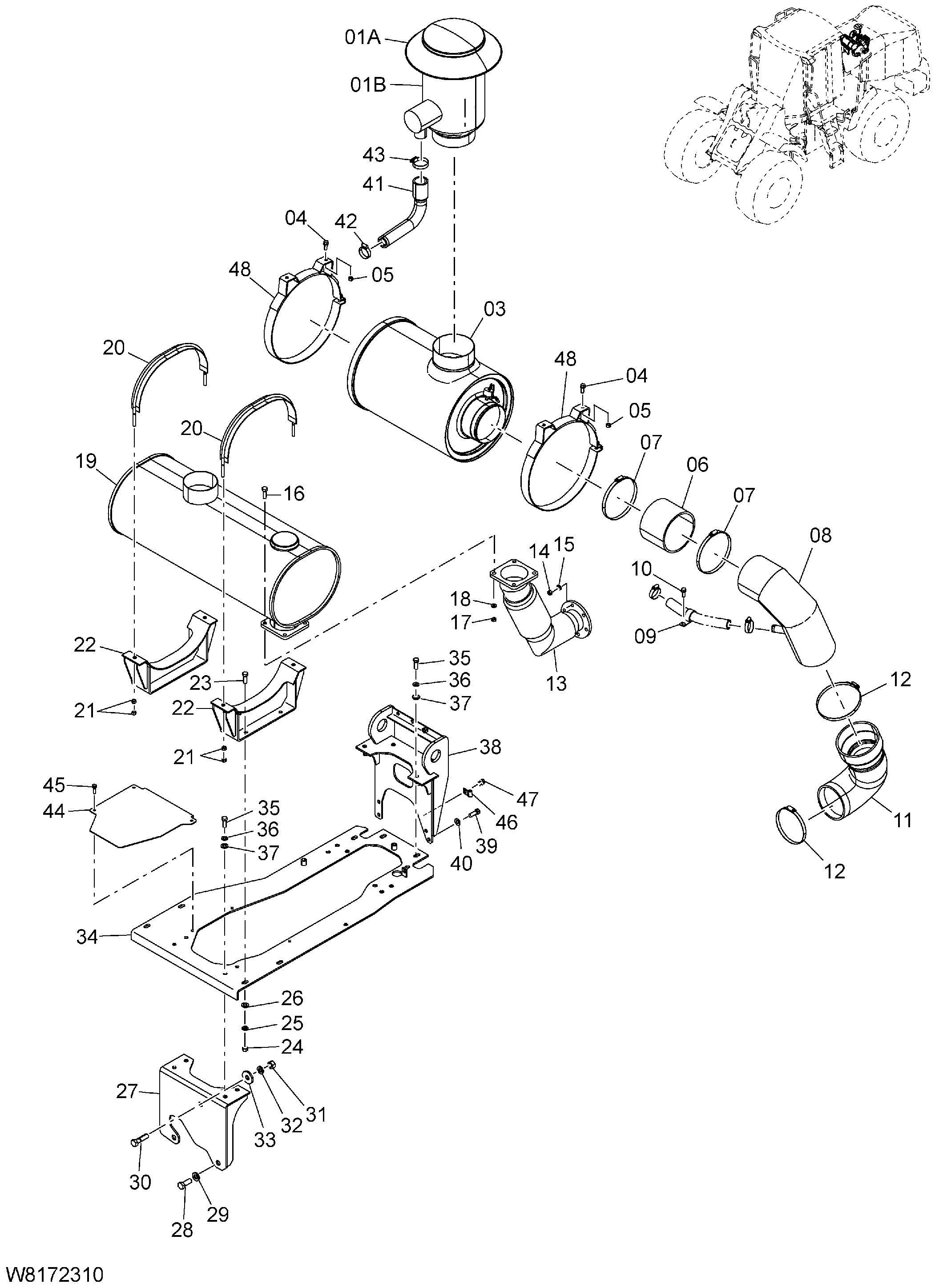

Заводская схема «Впускной, выпускной устройство(1)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4630761 | PRE фильтр в сборе | 1 |
| 01B | 263J2-37011 | Корпус | 1 |
| 03 | HL4630743 | Фильтр воздушный | 1 |
| 04 | 01183-10025 | Болт | 4 |
| 05 | 01401-00010 | Гайка | 4 |
| 06 | 263J2-32001 | Шланг | 1 |
| 07 | 21782-32041 | Зажим | 2 |
| 08 | 263J2-30131 | Трубка | 1 |
| 09 | 263G2-43341 | Хомут | 1 |
| 10 | 01183-10025 | Болт | 1 |
| 11 | 263J2-32011 | Шланг | 1 |
| 12 | 21782-32041 | Зажим | 2 |
| 13 | 263J2-30211 | Выпускная труба | 1 |
| 14 | 01401-00010 | Гайка | 6 |
| 15 | 02011-00010 | Шайба | 6 |
| 16 | 01116-12030 | Болт | 4 |
| 17 | 01401-50012 | Гайка | 4 |
| 18 | 02011-00012 | Шайба | 4 |
| 19 | 263J2-32701 | Глушитель | 1 |
| 20 | 26822-32131 | Лента | 2 |
| 21 | 01401-00010 | Гайка | 8 |
| 22 | 263J2-30171 | Кронштейн | 2 |
| 23 | 01116-12035 | Болт | 4 |
| 24 | 01401-50012 | Гайка | 4 |
| 25 | 02011-00012 | Шайба | 4 |
| 26 | 26063-02111 | Шайба | 4 |
| 27 | 263J2-30101 | Кронштейн | 1 |
| 28 | 01107-16040 | Болт | 2 |
| 29 | 190A3-02051 | Шайба | 2 |
| 30 | 01116-16060 | Болт | 1 |
| 31 | 01401-50016 | Гайка | 1 |
| 32 | 02011-00016 | Шайба | 1 |
| 33 | 26608-72321 | Шайба | 1 |
| 34 | 263J2-30121 | Кронштейн | 1 |
| 35 | 01116-12030 | Болт | 8 |
| 36 | 02011-00012 | Шайба | 8 |
| 37 | 26063-02111 | Шайба | 8 |
| 38 | 263J2-30111 | Кронштейн | 1 |
| 39 | 263J2-32111 | Болт | 4 |
| 40 | 26063-02111 | Шайба | 4 |
| 41 | 263J2-32051 | Шланг | 1 |
| 42 | 24067-62301 | Зажим | 1 |
| 43 | 24067-62321 | Зажим | 1 |
| 44 | 263J2-32691 | Крышка | 1 |
| 45 | 01183-08020 | Болт | 3 |
| 46 | 263G2-43261 | Хомут | 1 |
| 47 | 01183-10016 | Болт | 1 |
| 48 | 26802-30251 | Лента | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
