Клапан пилотный(2PL, 2PL003) — HITACHI ZW310-HCMF

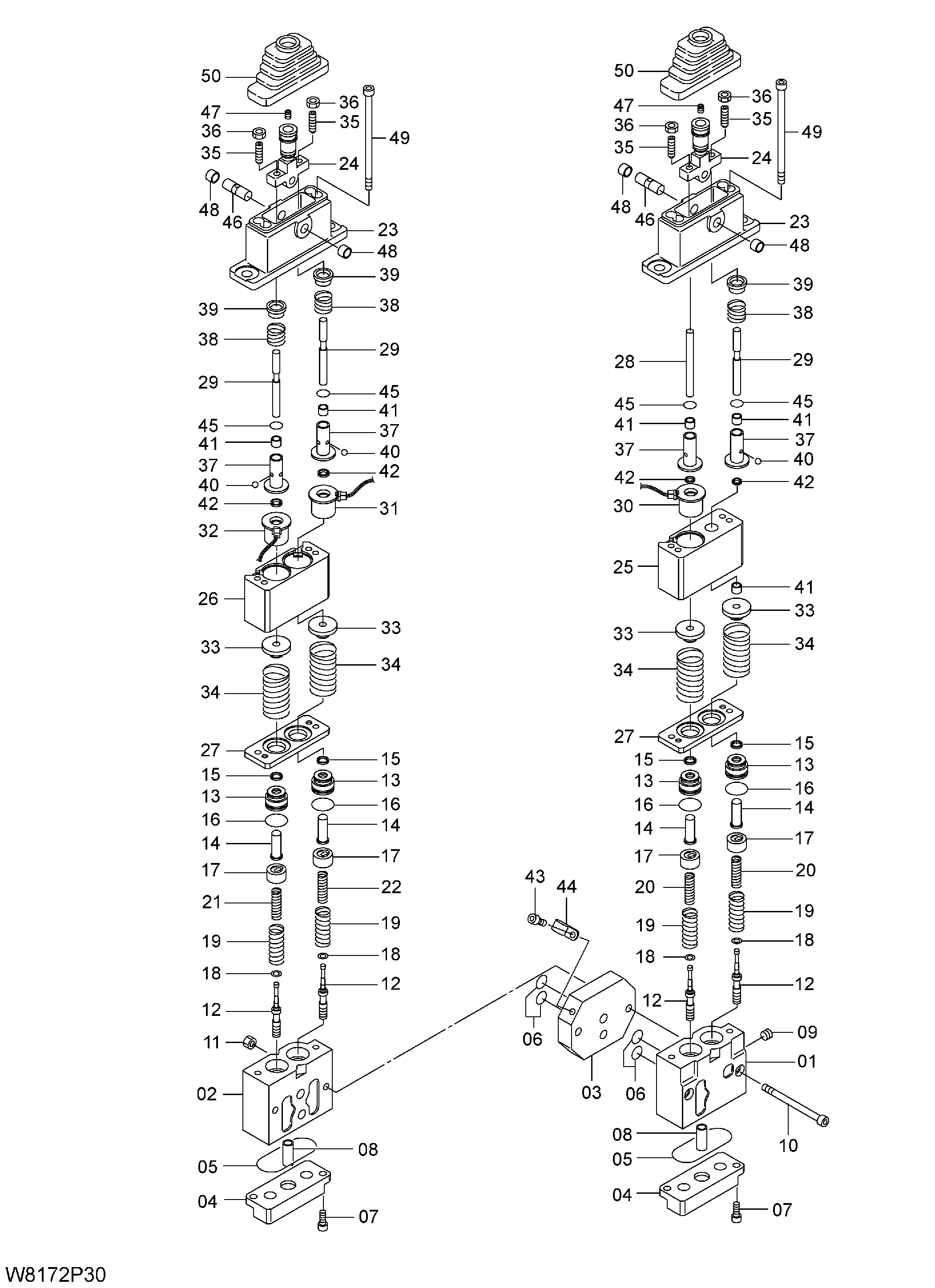

Заводская схема «Клапан пилотный(2PL, 2PL003)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G7-32051 | Пилотный клапан | 1 | |
| 03 | 263G7-37612 | Пластина дополнительный | 1 |
| 04 | 263G7-37621 | Пластина порт | 2 |
| 05 | 263G7-37631 | Уплотнительное кольцо | 2 |
| 06 | 03320-00140 | Уплотнительное кольцо | 4 |
| 07 | 263G7-37641 | Болт | 4 |
| 08 | 263G7-37651 | Втулка | 2 |
| 09 | 263G7-37661 | Пробка | 1 |
| 10 | 263G7-37671 | Болт | 2 |
| 11 | 01400-00008 | Гайка | 1 |
| 13 | 263G7-37681 | Пробка | 4 |
| 14 | 263G7-37691 | Пусхрод | 4 |
| 15 | 263G7-37701 | Уплотнение | 4 |
| 16 | 03320-00200 | Уплотнительное кольцо | 4 |
| 17 | 263G7-37711 | Фиксатор | 4 |
| 18 | 263G7-37721 | Шайба | 4 |
| 19 | 263G7-37731 | Пружина | 4 |
| 20 | 263G7-37741 | Пружина | 2 |
| 21 | 263G7-37751 | Пружина | 1 |
| 22 | 263G7-37761 | Пружина | 1 |
| 23 | 263G7-37771 | Крышка верхний | 2 |
| 24 | 263G7-37781 | Рычаг | 2 |
| 25 | 263G7-37791 | Корпус детент (1) | 1 |
| 26 | 263G7-37801 | Корпус детент (2) | 1 |
| 27 | 263G7-37811 | Пластина центральный | 2 |
| 28 | 263G7-37821 | Пусхрод | 1 |
| 29 | 263G7-37831 | Пусхрод | 3 |
| 30 | 263G7-37842 | Электромагнитный дополнительный | 1 |
| 31 | 263G7-37852 | Электромагнитный дополнительный | 1 |
| 32 | 263G7-37862 | Электромагнитный дополнительный | 1 |
| 33 | 263G7-37871 | Пластина | 4 |
| 34 | 263G7-37881 | Пружина | 4 |
| 35 | 263G7-37891 | Винт | 4 |
| 36 | 263G7-37901 | Гайка | 4 |
| 37 | 263G7-37911 | Втулка детент | 4 |
| 38 | 263G7-37921 | Пружина | 3 |
| 39 | 263G7-37931 | Кольцо детент | 3 |
| 40 | 263G7-37941 | Стальной шарик | 12 |
| 41 | 263G7-37951 | Втулка | 5 |
| 42 | 263G7-37961 | Скрапер | 4 |
| 43 | 263G7-37971 | Болт | 1 |
| 44 | 263G7-37981 | TIE трос | 1 |
| 45 | 03320-00125 | Уплотнительное кольцо | 4 |
| 46 | 263G7-37991 | Вал кулачок | 2 |
| 47 | 263G7-38001 | Болт | 2 |
| 48 | 263G7-38011 | Втулка | 5 |
| 49 | 263G7-38021 | Болт | 8 |
| 50 | 263G7-38031 | Защитный чехол | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
