Плоский нижний ковш(с навесной режущий кромка) 3.6m3 [H3J](FDH360) — HITACHI ZW310-HCMF

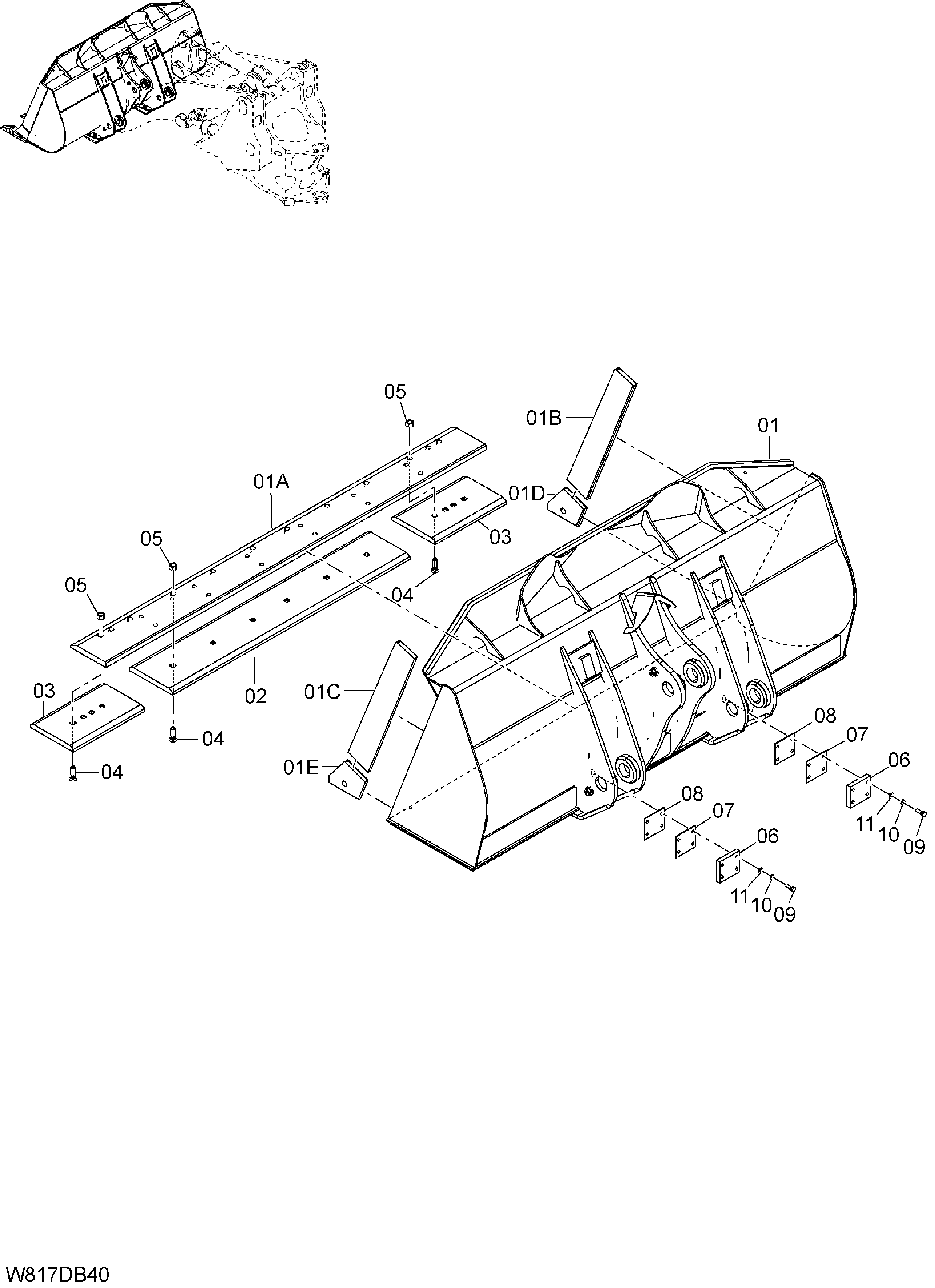

Заводская схема «Плоский нижний ковш(с навесной режущий кромка) 3.6m3 [H3J](FDH360)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW310-HCMF](/catalog-drawings/71/71ab69c5-d163-4874-9bc9-f2b750208bc7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563J8-80401 | Ковш в сборе(FBD) | 1 | |
| 01 | 563J8-80711 | Ковш в сборе | 1 |
| 01A | 563H8-82411 | Кромка режущий | 1 |
| 01B | 563J8-82831 | Кромка боковой RH | 1 |
| 01C | 563J8-82821 | Кромка боковой LH | 1 |
| 01D | 563H8-82401 | Кромка корнер RH | 1 |
| 01E | 563H8-82391 | Кромка корнер LH | 1 |
| 02 | 563H0-50451 | Кромка двойной | 1 |
| 03 | 26788-82611 | Кромка двойной боковой | 2 |
| 04 | 26788-82291 | Болт | 12 |
| 05 | 56600-54751 | Гайка | 12 |
| 06 | 26678-82351 | Ограничитель | 2 |
| 07 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 08 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 09 | 01116-16050 | Болт | 8 |
| 10 | 02011-00016 | Пружинная шайба | 8 |
| 11 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
