Охлаждение устройство — HITACHI ZW310-HCMF

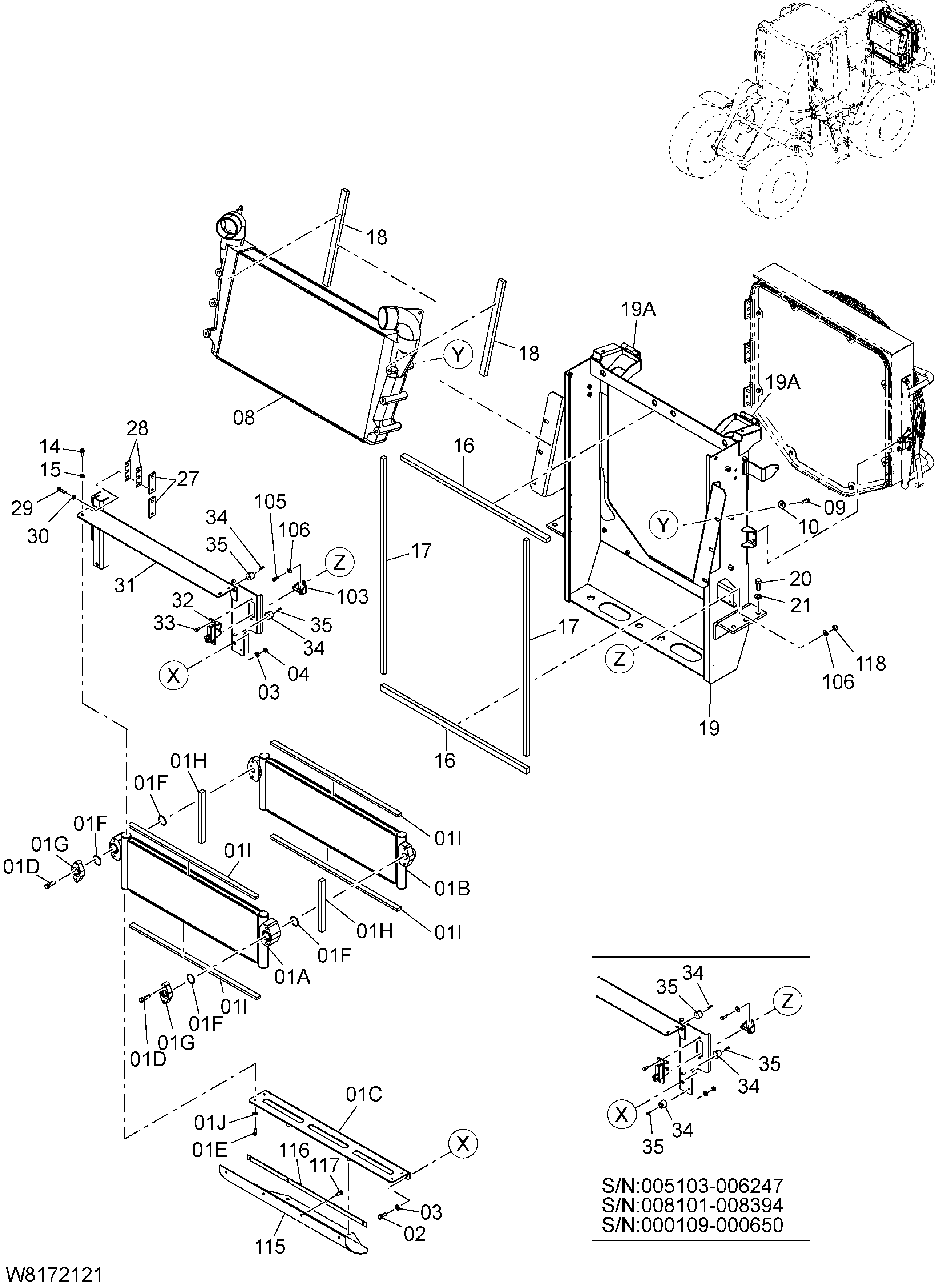

Заводская схема «Охлаждение устройство» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263J2-13141	Масляный радиатор	1
01A	263J2-17081	Радиатор масляный коре	1
01B	263J2-17091	Радиатор масляный коре	1
01C	263J2-17101	Кронштейн	1
01D	263J2-17132	Болт в сборе	4
01E	263J2-17121	Болт	4
01F	263J2-17141	Уплотнительное кольцо	4
01G	263J2-17152	Фланец	2
01H	263J2-17161	Манжета	2
01I	263J2-17171	Манжета	4
01J	263J2-17351	Шайба	4
02	01183-12030	Болт с шайбой	2
03	02000-00012	Шайба	4
04	01401-00012	Гайка	2
08	263J2-13151	Радиатор интер	1
09	01183-12030	Болт с шайбой	6
10	26606-52711	Шайба	6
14	01183-10025	Болт с шайбой	4
15	02000-00010	Шайба	4
16	263J2-12661	Виброизолятор	2
17	03520-20120 замена: 263G2-14241	Спонге трим	2
17	263G2-14241	Изолятор	2
18	263J2-12671	Виброизолятор	2
19	263J2-10112 замена: 263J2-10511	Рама радиатор в сборе	1
19	263J2-10511	Рама радиатор в сборе	1
19A	263G2-12801	Петля	2
20	01116-16040	Болт	6
21	190A3-02051	Шайба	6
27	263J2-12221	Пластина	2
28	263G2-13451	Проставка	2
29	01116-10035	Болт	4
30	02011-00010	Шайба	4
31	263J2-10151	Кронштейн в сборе	1
32	263G2-10201	Защёлка в сборе	1
33	01183-08020	Болт с шайбой	2
34	26506-52111	Амортизатор резиновый	3
34	26506-52111	Амортизатор резиновый	2
35	01030-05025	Винт	3
35	01030-05025	Винт	2
103	263G2-10161	Стрикер в сборе	1
105	01183-08025	Болт с шайбой	2
106	21471-22311	Шайба	2
106	21471-22311	Шайба	4
115	263J2-12681 замена: 263J2-12381	Крышка	1
115	263J2-12381	Крышка	1
116	263J2-12691	Пластина	1
117	01183-10025	Болт с шайбой	4
118	01400-00008	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
