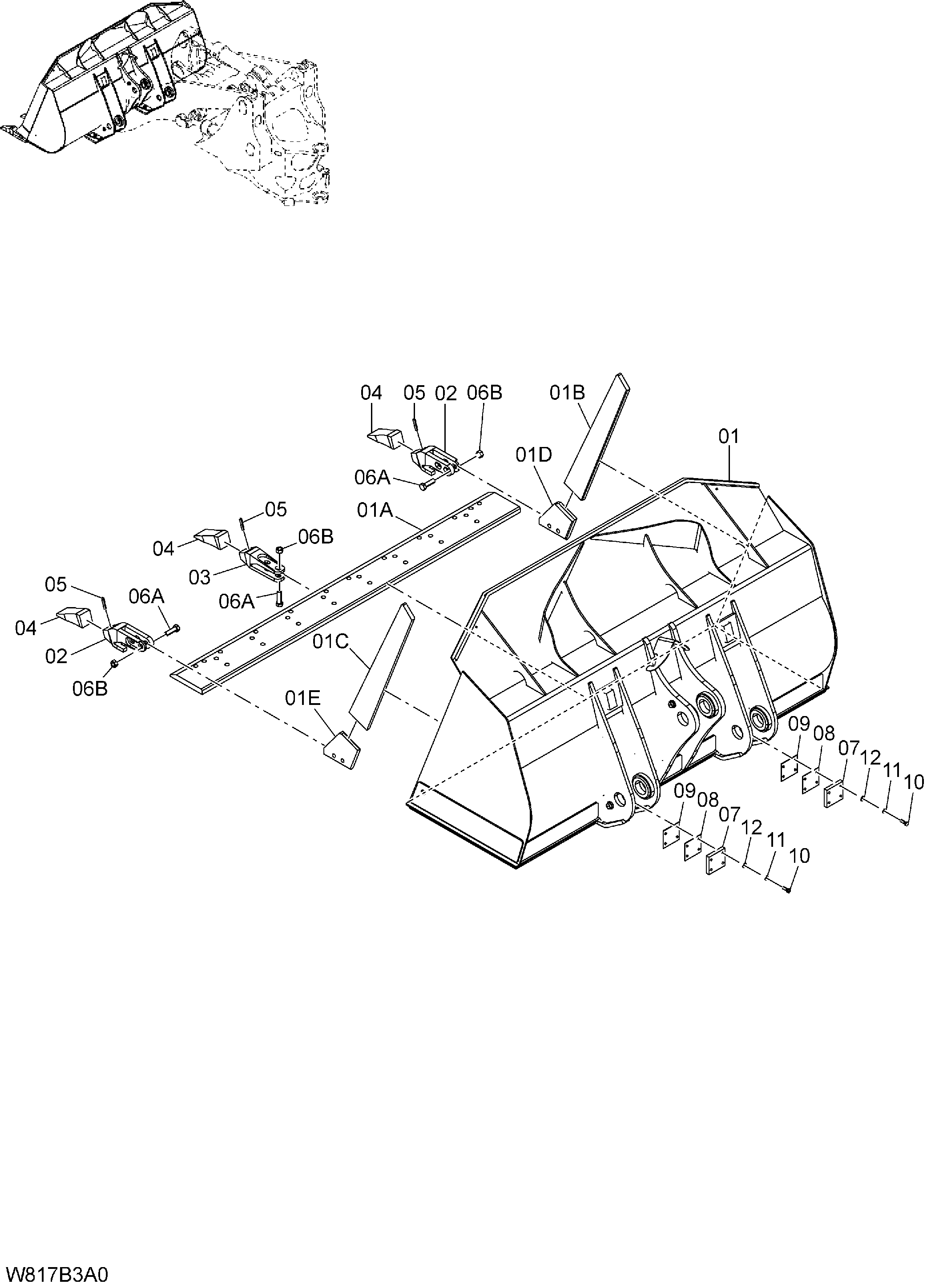

Плоский нижний ковш(с навесной зуб) 4.3m3 [H3J](FB3430) — HITACHI ZW310-HCMF
Заводская схема «Плоский нижний ковш(с навесной зуб) 4.3m3 [H3J](FB3430)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW310-HCMF](/catalog-drawings/4a/4ae32d4a-6808-47d5-bc0d-dd82df216e64.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563J8-80901 | Ковш в сборе(B3) | 1 | |
| 01 | 563J8-80791 | Ковш в сборе | 1 |
| 01A | 563H8-82411 | Кромка режущий | 1 |
| 01B | 563J8-82691 | Кромка боковой RH | 1 |
| 01C | 563J8-82681 | Кромка боковой LH | 1 |
| 01D | 563H8-82401 | Кромка корнер RH | 1 |
| 01E | 563H8-82391 | Кромка корнер LH | 1 |
| 02 | 396813-95110 | Адаптер | 2 |
| 03 | 396813-95120 | Адаптер | 8 |
| 04 | 382812-96140 | Зуб | 10 |
| 05 | 382812-96150 | Стопорный палец | 10 |
| 06 | 396813-95140 | Болт и гайка комплект | 20 |
| 07 | 26678-82351 | Ограничитель | 2 |
| 08 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 09 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 10 | 01116-16050 | Болт | 8 |
| 11 | 02011-00016 | Пружинная шайба | 8 |
| 12 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
