Охлаждение устройство трубопроводы(1) — HITACHI ZW310-HCMF

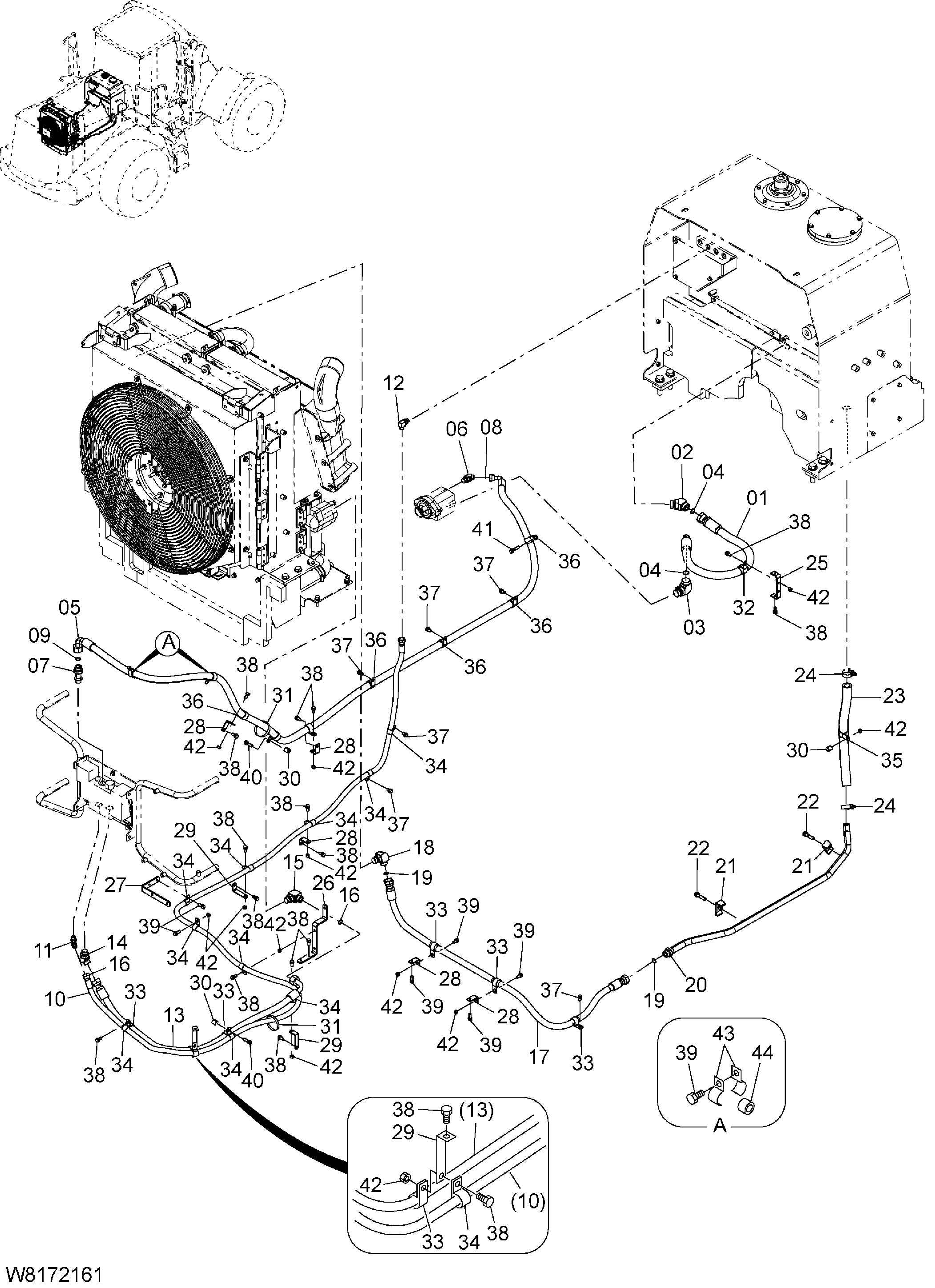

Заводская схема «Охлаждение устройство трубопроводы(1)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J2-13001 | Шланг в сборе | 1 |
| 02 | HLA853288 | Угловой штуцер | 1 |
| 02A | 033320-00290 | Уплотнительное кольцо | 1 |
| 03 | HLA853388 | Угловой штуцер | 1 |
| 03A | 03320-00290 | Уплотнительное кольцо | 1 |
| 04 | HL4187328 | Уплотнительное кольцо | 2 |
| 05 | 263J2-13012 | Шланг в сборе | 1 |
| 06 | HLA853244 | Угловой штуцер | 1 |
| 06A | 03320-00180 | Уплотнительное кольцо | 1 |
| 07 | HL4189539 | Адаптер | 1 |
| 07A | 03320-00240 | Уплотнительное кольцо | 1 |
| 08 | HL4138938 | Уплотнительное кольцо | 1 |
| 09 | HL4187308 | Уплотнительное кольцо | 1 |
| 10 | 263J2-13052 | Шланг в сборе | 1 |
| 11 | HLA852234 | Угловой штуцер | 1 |
| 11A | 03320-00140 | Уплотнительное кольцо | 1 |
| 12 | HLA852334 | Угловой штуцер | 1 |
| 12A | 03320-00140 | Уплотнительное кольцо | 1 |
| 13 | 263J2-13032 | Шланг в сборе | 1 |
| 14 | HLA853266 | Угловой штуцер | 1 |
| 14A | 03320-00240 | Уплотнительное кольцо | 1 |
| 15 | HLA853366 | Угловой штуцер | 1 |
| 15A | 03320-00240 | Уплотнительное кольцо | 1 |
| 16 | HL4187308 | Уплотнительное кольцо | 2 |
| 17 | 263J2-13041 | Шланг в сборе | 1 |
| 18 | HLA853366 | Угловой штуцер | 1 |
| 18A | 03320-00240 | Уплотнительное кольцо | 1 |
| 19 | HL4187308 | Уплотнительное кольцо | 2 |
| 20 | 263J2-10401 | Трубка в сборе | 1 |
| 21 | HL4190126 | Хомут | 2 |
| 22 | 01183-12050 | Болт с шайбой | 2 |
| 23 | 04710-10050 | Шланг | 1 |
| 24 | HL4296061 | Зажим шланг | 2 |
| 25 | 263J2-13101 | Кронштейн | 1 |
| 26 | 263J2-13111 | Кронштейн | 1 |
| 27 | 263J2-13121 | Кронштейн | 1 |
| 28 | 263J2-22181 | Кронштейн | 5 |
| 29 | 26612-42081 | Кронштейн | 3 |
| 30 | 263G2-12301 | Трубка | 3 |
| 31 | 04913-11200 | Инсулокк | 2 |
| 32 | 263G2-43341 | Хомут | 1 |
| 33 | 263G2-43331 | Хомут | 6 |
| 34 | 263G2-43291 | Хомут | 11 |
| 35 | 263G2-43351 | Хомут | 1 |
| 36 | 26752-42691 | Зажим | 7 |
| 37 | 01183-10016 | Болт с шайбой | 6 |
| 38 | 01183-10020 | Болт с шайбой | 17 |
| 39 | 01183-10025 | Болт с шайбой | 10 |
| 40 | 01183-10035 | Болт с шайбой | 2 |
| 41 | 01183-10045 | Болт с шайбой | 1 |
| 42 | 01401-00010 | Гайка | 12 |
| 43 | 263G2-13701 | Хомут | 4 |
| 44 | 26757-62231 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
