Нижний зеркало[H3J](UMR002) — HITACHI ZW310-HCMF

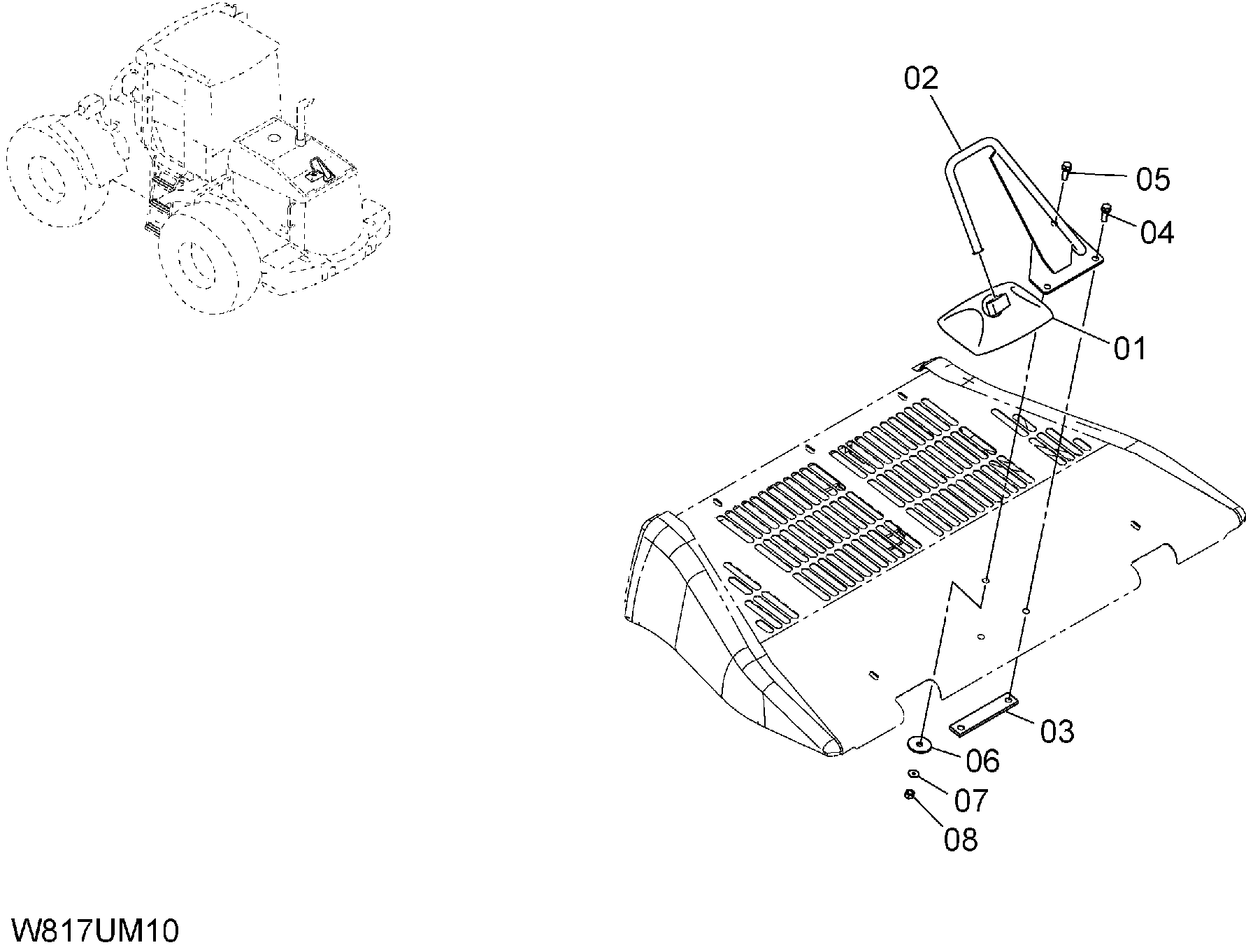

Заводская схема «Нижний зеркало[H3J](UMR002)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW310-HCMF](/catalog-drawings/d1/d13efd3c-5ec4-413e-87b1-c1284fb26a35.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563G9-32041 | Зеркало | 1 |
| 02 | 563G9-32001 | Кронштейн | 1 |
| 03 | 563F9-32121 | Пластина | 1 |
| 04 | 01183-12030 | Болт | 2 |
| 05 | 01110-12030 | Болт | 1 |
| 06 | 26602-12021 | Шайба | 1 |
| 07 | 02010-00012 | Шайба | 1 |
| 08 | 01401-00012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
