Электрооборудование(задний)(2) — HITACHI ZW310-HCMF

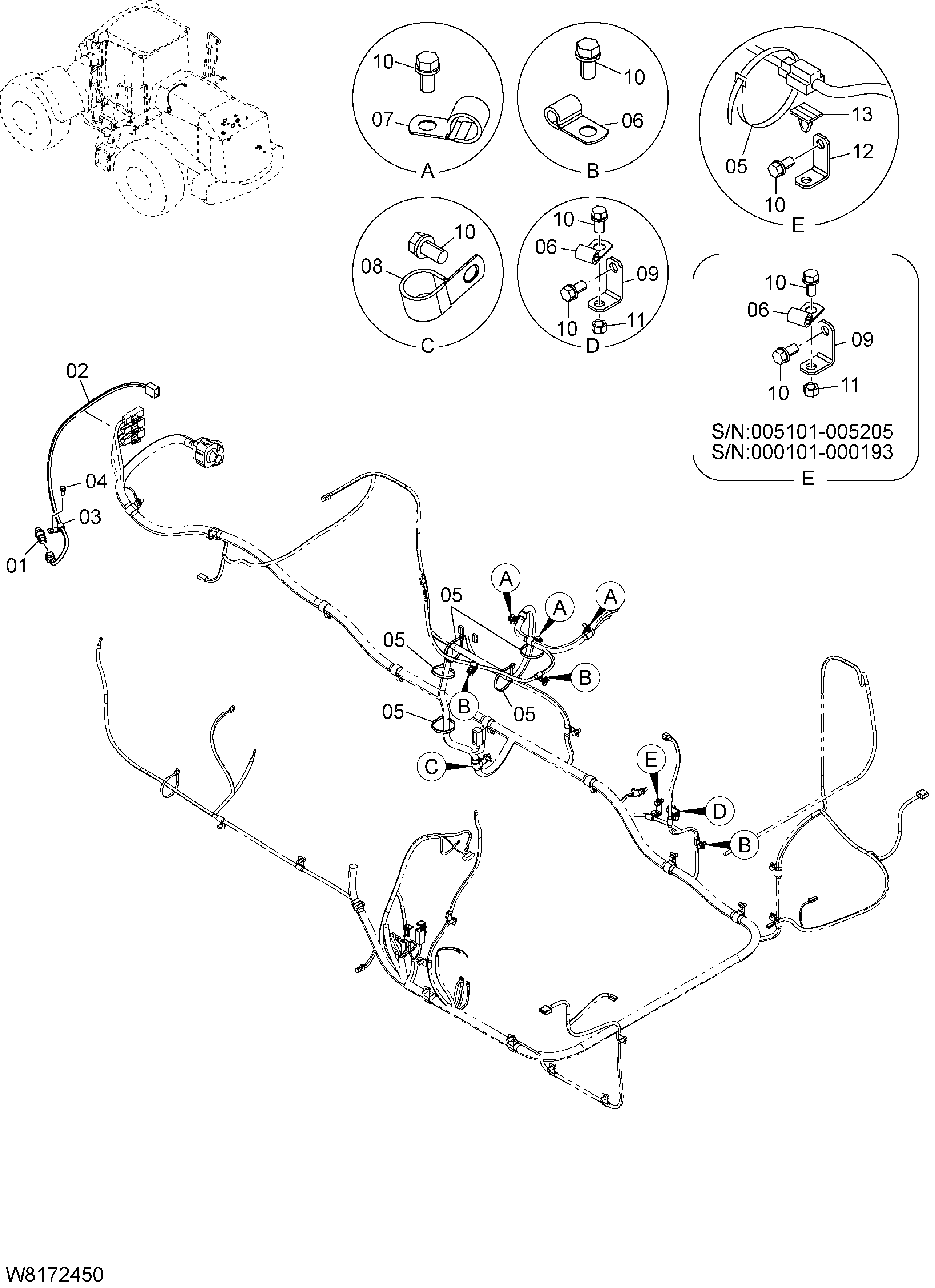

Заводская схема «Электрооборудование(задний)(2)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4436271 | Выключатель давление | 1 |
| 01A | HL4365826 | Уплотнительное кольцо | 1 |
| 02 | 263G2-44391 | Провод жгут проводов | 1 |
| 03 | 263G2-43261 | Хомут | 1 |
| 04 | 01183-10020 | Болт с шайбой | 1 |
| 05 | 04913-11200 | Инсулокк | 5 |
| 05 | 04913-11200 | Инсулокк | 6 |
| 06 | 263G2-43241 | Хомут | 5 |
| 06 | 263G2-43241 | Хомут | 4 |
| 07 | 263G2-43301 | Хомут | 3 |
| 08 | 263G2-43321 | Хомут | 1 |
| 09 | 263J2-22181 | Кронштейн | 2 |
| 09 | 263J2-22181 | Кронштейн | 1 |
| 10 | 01183-10020 | Болт с шайбой | 11 |
| 10 | 01183-10020 | Болт с шайбой | 10 |
| 11 | 01401-00010 | Гайка | 2 |
| 11 | 01401-00010 | Гайка | 1 |
| 12 | 263J2-42461 | Кронштейн | 1 |
| 13 | 263G2-44321 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
