Направляющее колесо в сборе — HITACHI ZW310-HCMF

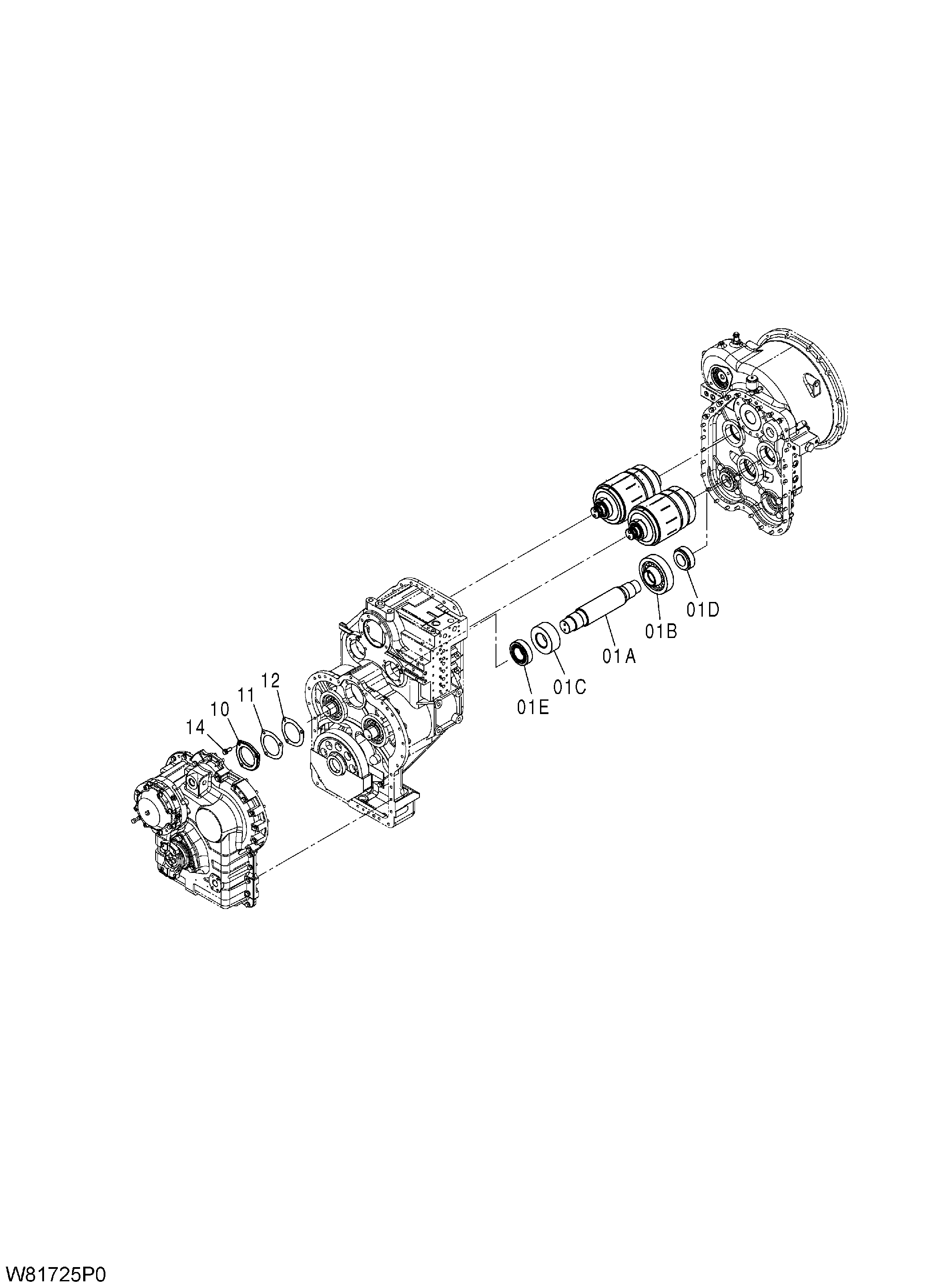

Заводская схема «Направляющее колесо в сборе» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163J2-50001 | Трансмиссия | 1 | |
| 163J2-50002 | Трансмиссия | 1 | |
| 01A | 163J2-52421 | Вал направляющее колесо | 1 |
| 01B | 163J2-55221 | Шестерня | 1 |
| 01C | 163J2-52711 | Шестерня | 1 |
| 01D | 163J2-54461 | Подшипник | 1 |
| 01E | 290A4-37101 замена: 163J2-55431 | Подшипник | 1 |
| 01E | 163J2-55431 | Подшипник | 1 |
| 10 | 163J2-55021 | Колпачок направляющее колесо | 1 |
| 11 | 163J2-55041 | Регулировочная шайба 0.5mm | 3 |
| 11 | 163J2-55271 | Регулировочная шайба 0.25mm | 6 |
| 12 | 163J2-55051 | Регулировочная шайба 0.1mm | 4 |
| 14 | 01183-12035 | Болт и шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
