Пол плата(1)[H3J][H3J: STD, H3J и HEJ: и FFR002] — HITACHI ZW310-HCMF

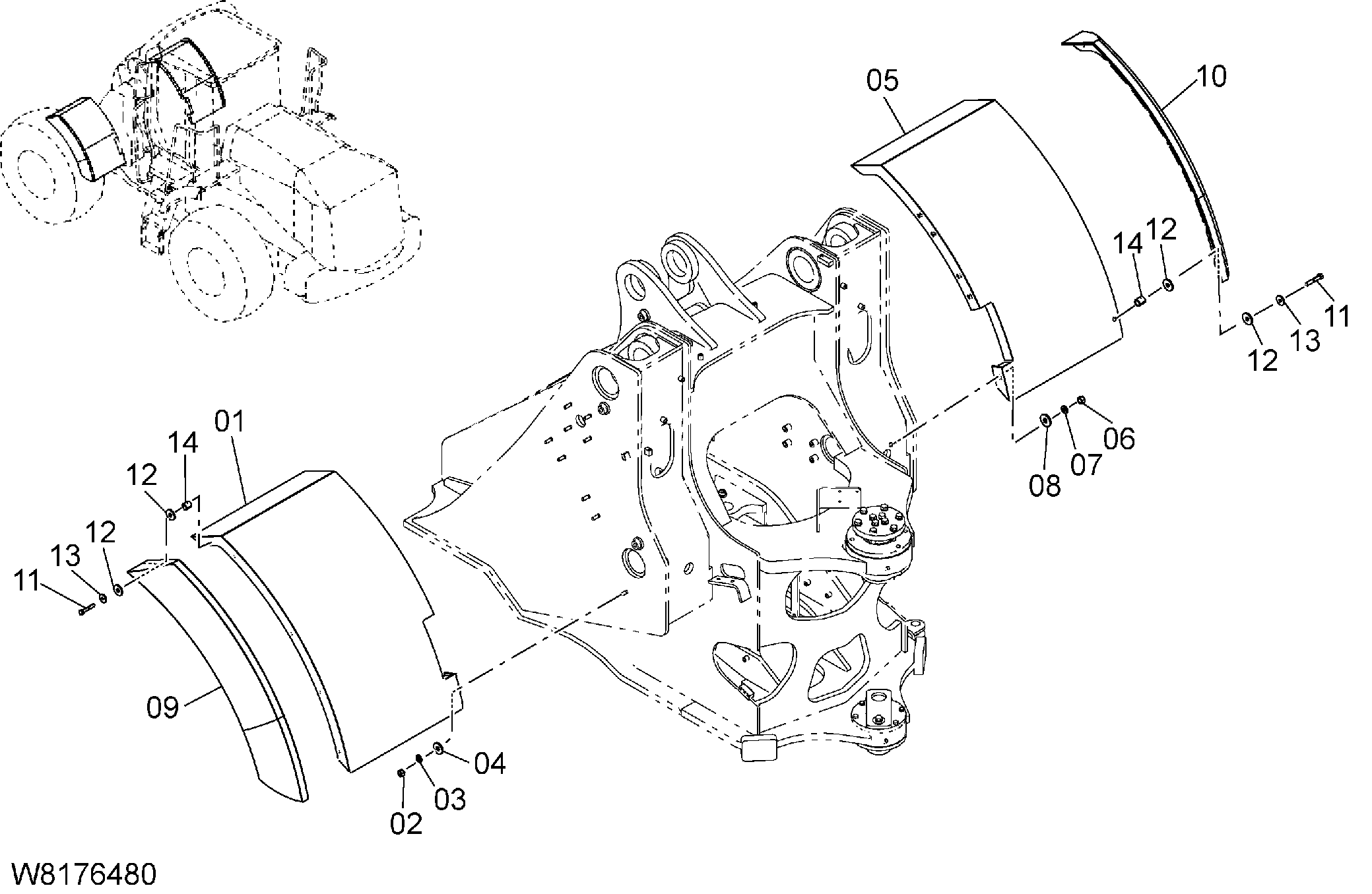

Заводская схема «Пол плата(1)[H3J][H3J: STD, H3J и HEJ: и FFR002]» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пол плата(1)[H3J][H3J: STD, H3J и HEJ: и FFR002] HITACHI ZW310-HCMF](/catalog-drawings/f4/f4e6f1af-cda6-4a8c-9657-3b1ccea3fc96.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-50431 замена: 263G6-50432 | Передний крыло в сборе LH | 1 |
| 01 | 263G6-50432 | Передний крыло в сборе LH | 1 |
| 02 | 01401-00012 | Гайка | 5 |
| 03 | 02010-00012 | Шайба | 5 |
| 04 | 26096-42351 | Шайба | 5 |
| 05 | 263G6-50441 замена: 263G6-50442 | Передний крыло в сборе RH | 1 |
| 05 | 263G6-50442 | Передний крыло в сборе RH | 1 |
| 06 | 01401-00012 | Гайка | 5 |
| 07 | 02010-00012 | Шайба | 5 |
| 08 | 26096-42351 | Шайба | 5 |
| 09 | 263G6-53671 | Крышка передний крыло LH | 1 |
| 10 | 263G6-53681 | Крышка передний крыло RH | 1 |
| 11 | 01100-08045 | Болт | 10 |
| 12 | 26606-52721 | Шайба | 20 |
| 13 | 21471-22311 замена: 02000-00008 | Шайба | 10 |
| 13 | 02000-00008 | Шайба | 10 |
| 14 | 26607-72121 | Втулка | 10 |
| 14 | 26555-42141 | Втулка | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
