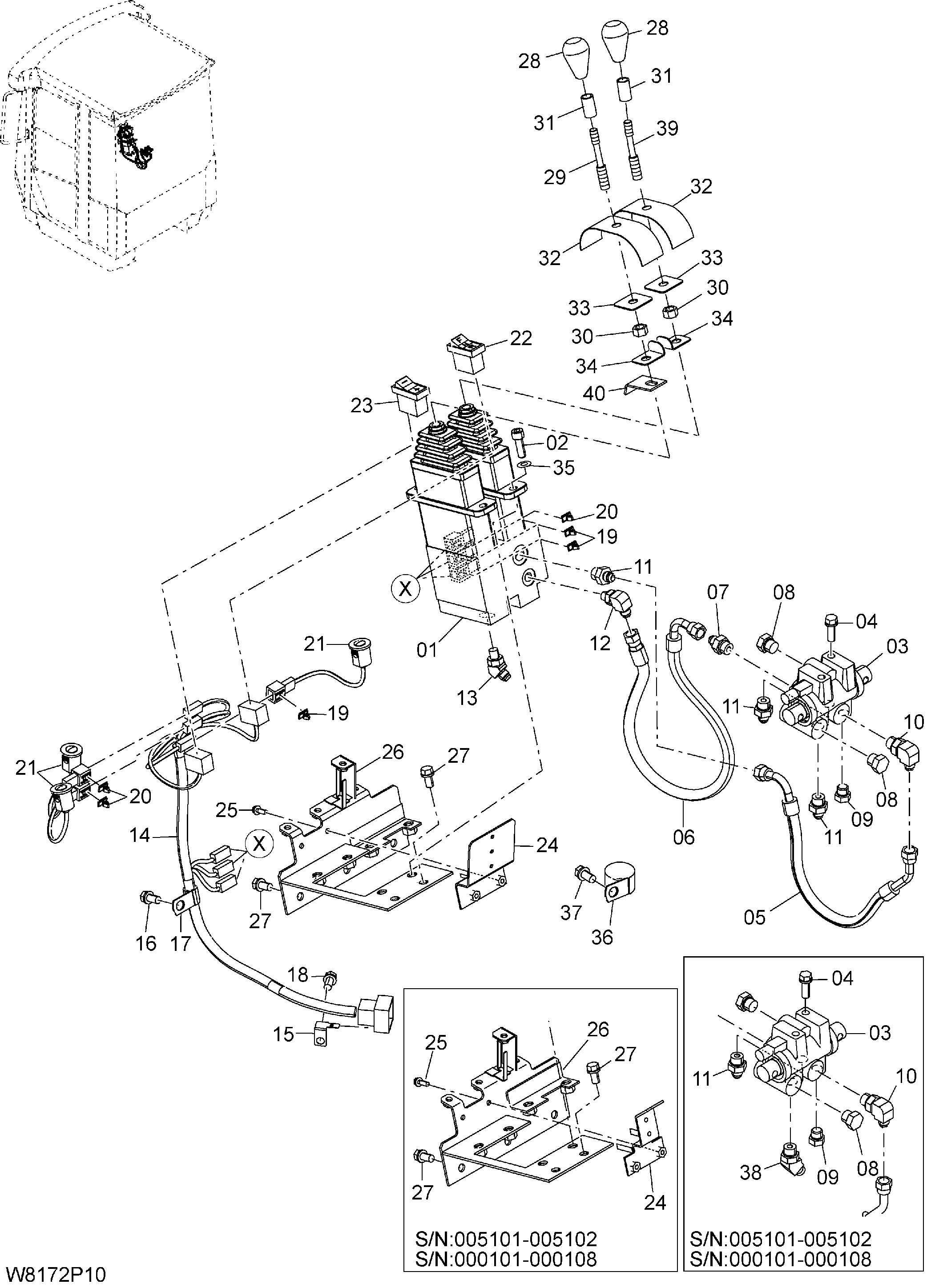

Пилотные гидролинии(2-золотник)(2PL) — HITACHI ZW310-HCMF
Заводская схема «Пилотные гидролинии(2-золотник)(2PL)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-32051 | Пилотный клапан(2PL) | 1 |
| 02 | 01171-10030 | Болт | 4 |
| 03 | 263G7-32041 | Запорный клапан | 1 |
| 04 | 01183-10030 | Болт с шайбой | 2 |
| 05 | 263G7-42881 | Шланг в сборе | 1 |
| 06 | 263G7-42891 | Шланг в сборе | 1 |
| 07 | HL4261938 | Фильтр | 1 |
| 07A | 03320-00140 | Уплотнительное кольцо | 1 |
| 08 | HLA885003 | Пробка | 5 |
| 08A | 03320-00140 | Уплотнительное кольцо | 1 |
| 09 | HLA885002 | Пробка | 1 |
| 09A | 03320-00110 | Уплотнительное кольцо | 1 |
| 10 | HLA852333 | Угловой штуцер | 1 |
| 10A | 03320-00140 | Уплотнительное кольцо | 1 |
| 11 | HLA852133 | Адаптер | 2 |
| 11 | HLA852133 | Адаптер | 3 |
| 11A | 03320-00140 | Уплотнительное кольцо | 1 |
| 12 | HLA852323 | Угловой штуцер | 1 |
| 12A | 03320-00110 | Уплотнительное кольцо | 1 |
| 13 | HLA852223 | Угловой штуцер | 4 |
| 13A | 03320-00110 | Уплотнительное кольцо | 1 |
| 14 | 263G2-42751 | Жгут проводов S консоль 2 | 1 |
| 14 | 263G2-42752 | Жгут проводов S консоль 2 | 1 |
| 15 | HL4257159 | Кронштейн | 1 |
| 16 | 01183-10020 | Болт с шайбой | 4 |
| 16 | 01183-10020 | Болт с шайбой | 1 |
| 17 | 263G2-43261 | Хомут | 1 |
| 18 | 01183-10020 | Болт с шайбой | 1 |
| 19 | 263G2-44071 | Зажим | 3 |
| 20 | 263G2-44071 | Зажим | 3 |
| 21 | 263G2-43691 | Выключатель пусх | 3 |
| 22 | 263G2-43171 | Выключатель | 1 |
| 22 | 263G2-43172 | Выключатель | 1 |
| 23 | 263G2-43181 | Выключатель | 1 |
| 23 | 263G2-43182 | Выключатель | 1 |
| 24 | 263G2-40671 | Кронштейн | 1 |
| 24 | 263G2-40672 | Кронштейн | 1 |
| 25 | 01033-06020 | Винт | 4 |
| 25 | 01033-06020 | Винт | 2 |
| 26 | 263G7-40261 | Кронштейн | 1 |
| 26 | 263G7-40262 | Кронштейн | 1 |
| 27 | 01183-10020 | Болт с шайбой | 5 |
| 28 | 263G7-43181 замена: 26177-42021 | Рукоятка | 2 |
| 29 | 263G7-43171 замена: 263G7-43961 | Рычаг | 1 |
| 30 | 01401-00012 | Гайка | 2 |
| 31 | 263G7-43651 | Резиновая втулка | 2 |
| 32 | 263G7-43661 | Пластина резиновый | 2 |
| 33 | 263G7-43671 | Палте | 2 |
| 34 | 263G7-43681 | Пластина | 2 |
| 35 | 02010-00010 | Шайба | 4 |
| 36 | 263G2-43351 | Зажим | 2 |
| 37 | 01183-10020 | Болт с шайбой | 1 |
| 38 | HLA852233 | Угловой штуцер | 1 |
| 38A | 03320-00140 | Уплотнительное кольцо | 1 |
| 39 | 263G7-43171 замена: 263G7-43971 | Рычаг | 1 |
| 40 | 263G7-43951 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
