Кондиционер трубопроводы(AC400) — HITACHI ZW310-HCMF

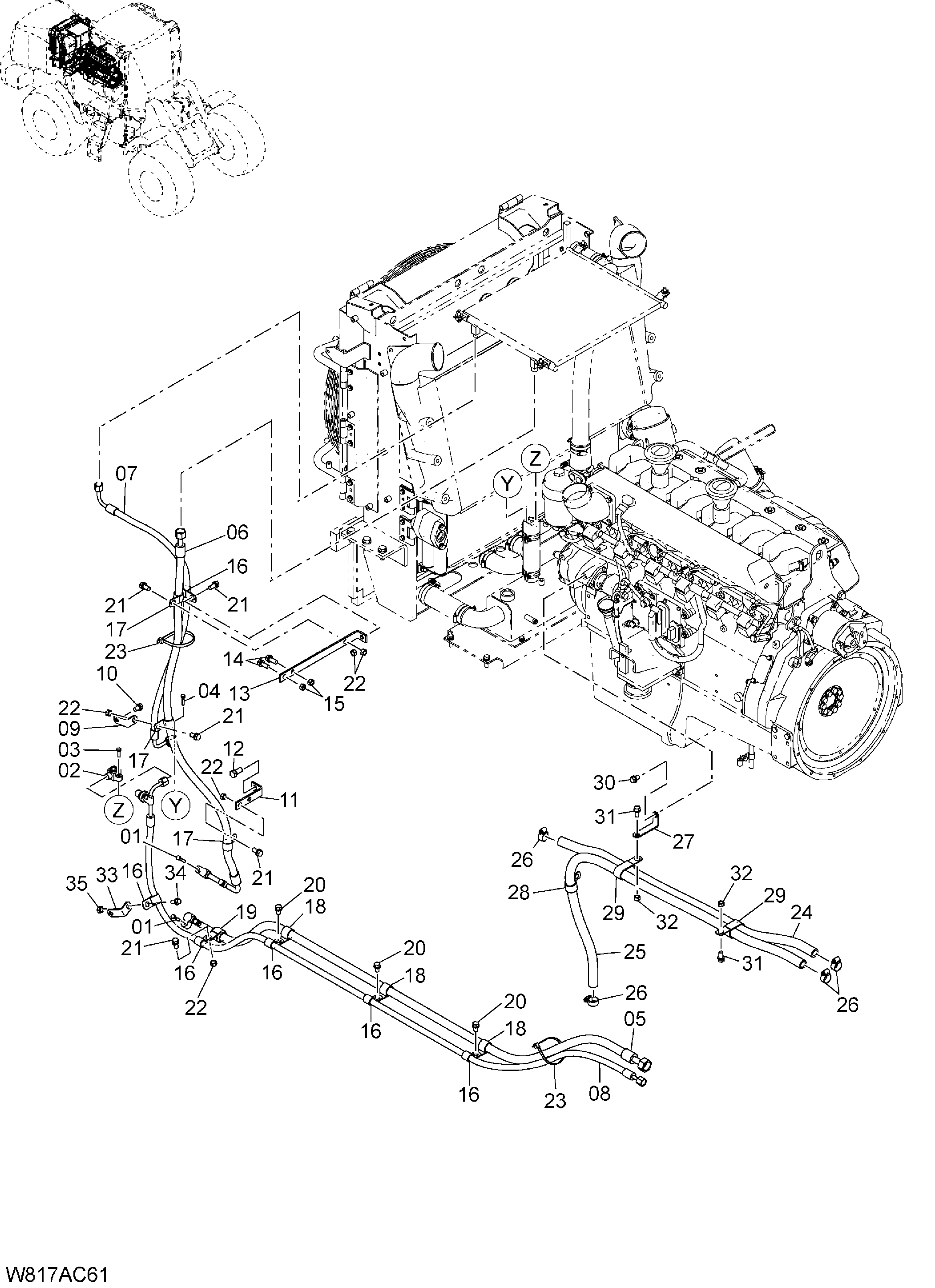

Заводская схема «Кондиционер трубопроводы(AC400)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 01100-06030 | Болт | 2 |
| 02 | HL4433003 | Соединение | 1 |
| 02A | 26816-77861 | Уплотнительное кольцо | 1 |
| 03 | 01100-06020 | Болт | 1 |
| 04 | 01100-06025 | Болт | 1 |
| 05 | 263J6-72141 | Шланг | 1 |
| 05A | 26816-77881 | Уплотнительное кольцо | 2 |
| 06 | 263J6-72151 | Шланг | 1 |
| 06A | 26816-77871 | Уплотнительное кольцо | 2 |
| 07 | 263J6-72161 | Шланг | 1 |
| 07A | 26816-77861 | Уплотнительное кольцо | 2 |
| 08 | 263J6-72171 | Шланг | 1 |
| 08A | 26816-77861 | Уплотнительное кольцо | 2 |
| 08B | 25369-48331 | Выключатель пресс | 1 |
| 09 | 263J2-22181 | Кронштейн | 1 |
| 10 | 01183-10016 | Болт с шайбой | 1 |
| 11 | 263J6-72091 | Кронштейн | 1 |
| 12 | 263J6-72011 | Болт | 1 |
| 13 | 263J6-72111 | Кронштейн | 1 |
| 14 | 01183-10025 | Болт с шайбой | 2 |
| 15 | 01401-00010 | Гайка | 2 |
| 16 | 263G2-43271 | Хомут | 6 |
| 17 | 263G2-43291 | Хомут | 3 |
| 18 | 263G2-43311 | Хомут | 3 |
| 19 | 263G2-43331 | Хомут | 1 |
| 19 | 263G2-43321 | Хомут | 1 |
| 20 | 01183-10016 | Болт с шайбой | 3 |
| 21 | 01183-10020 | Болт с шайбой | 5 |
| 22 | 01401-00010 | Гайка | 5 |
| 23 | 04913-11200 | Инсулокк | 2 |
| 24 | 263J6-72072 | Шланг | 1 |
| 25 | 263J6-72082 | Шланг | 1 |
| 26 | 24067-62261 | Зажим | 4 |
| 27 | 26612-42081 | Кронштейн | 1 |
| 28 | 263G2-43321 | Хомут | 1 |
| 29 | 263G2-43451 | Хомут | 2 |
| 30 | 01183-10016 | Болт с шайбой | 1 |
| 31 | 01183-10020 | Болт с шайбой | 2 |
| 32 | 01401-00010 | Гайка | 2 |
| 33 | 263J2-22181 | Кронштейн | 1 |
| 34 | 01183-10020 | Болт с шайбой | 1 |
| 35 | 01401-00010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
