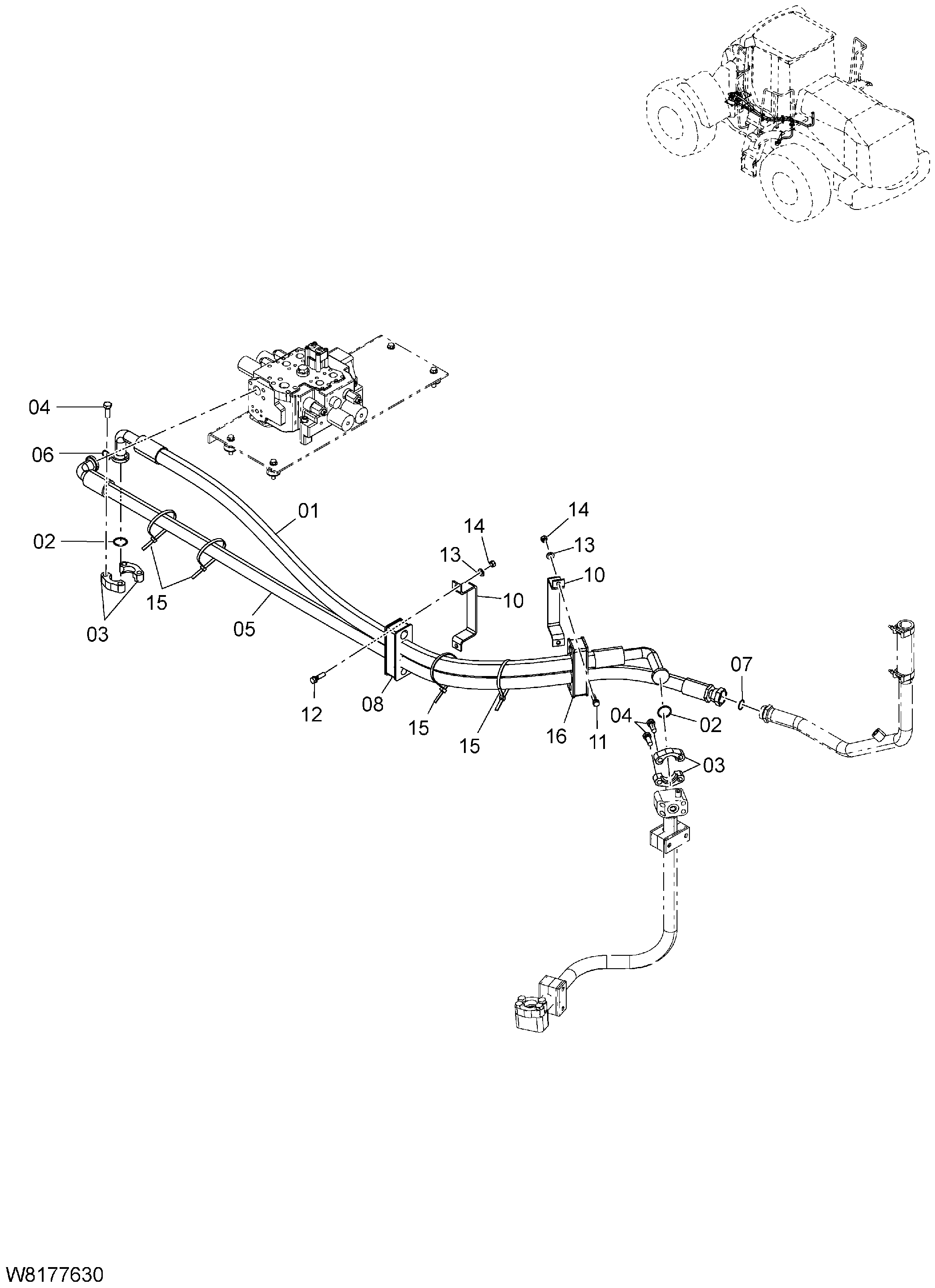

Основные гидролинии(3) — HITACHI ZW310-HCMF
Заводская схема «Основные гидролинии(3)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J7-62341 | Шланг в сборе | 1 |
| 02 | 26607-62641 | Уплотнительное кольцо | 2 |
| 03 | HL4089703 | Разъёмный фланец | 4 |
| 04 | 01116-14040 | Болт | 8 |
| 05 | 263J7-62351 замена: 263J7-62481 | Шланг в сборе | 1 |
| 05 | 263J7-62481 | Шланг в сборе | 1 |
| 06 | 26607-62641 | Уплотнительное кольцо | 1 |
| 07 | HL4187329 | Уплотнительное кольцо | 1 |
| 08 | 263J7-62391 замена: 263J7-62491 | Резиновая прокладка | 1 |
| 08 | 263J7-62491 | Резиновая прокладка | 1 |
| 10 | 263G7-62821 | Пластина | 2 |
| 11 | 01183-12040 | Болт с шайбой | 2 |
| 12 | 01183-12045 | Болт с шайбой | 2 |
| 13 | 02000-00012 | Шайба | 4 |
| 14 | 01401-00012 | Гайка | 4 |
| 15 | 04913-11200 | Инсулокк | 4 |
| 16 | 263J7-62401 замена: 263J7-62491 | Резиновая прокладка | 1 |
| 16 | 263J7-62491 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
