Клапан основной(2SP) — HITACHI ZW310-HCMF

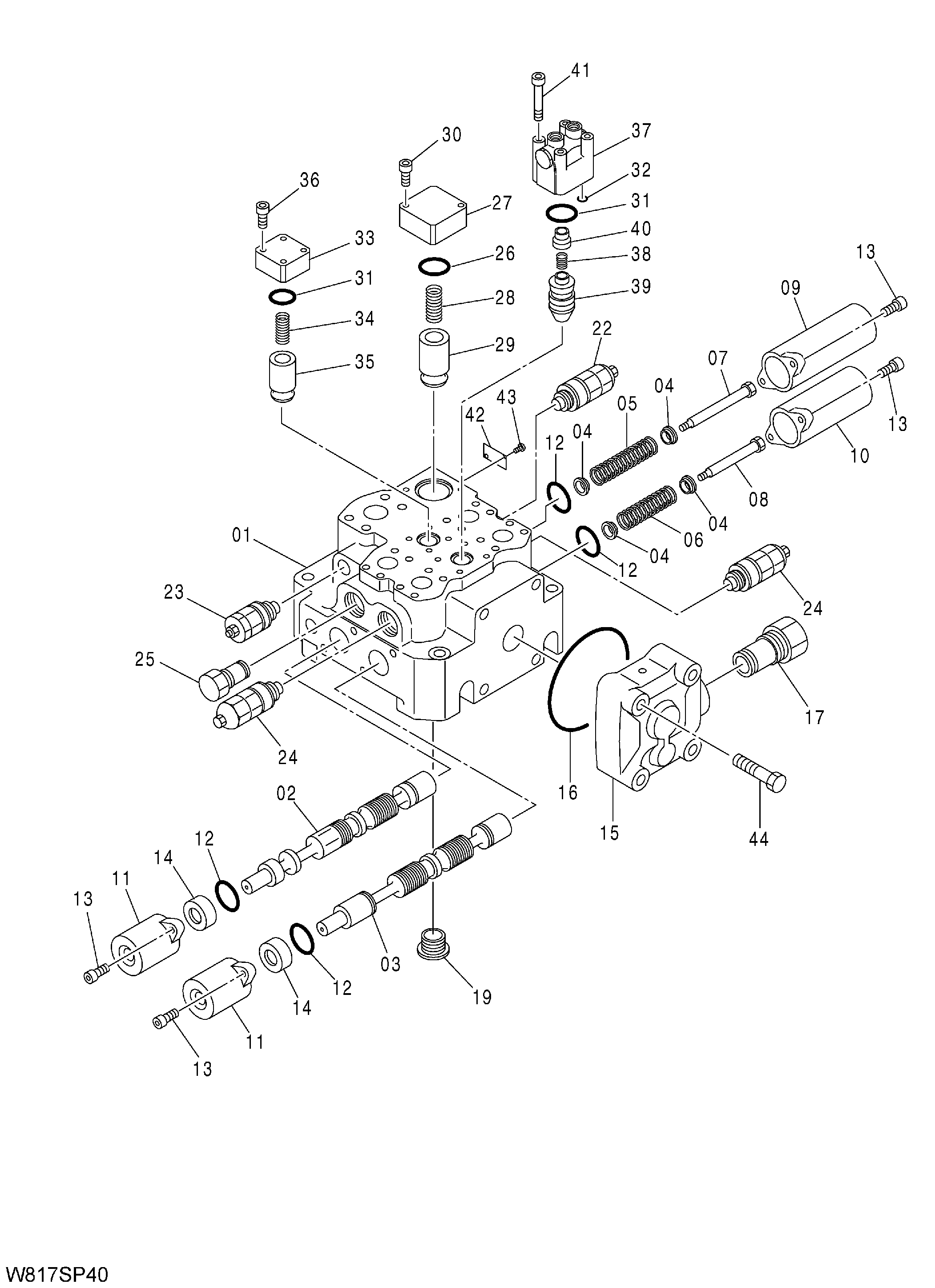

Заводская схема «Клапан основной(2SP)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	263J7-32021	Гидрораспределитель	1
04	263H7-37041	Седло пружины	4
05	263H7-37051	Пружина	1
06	263H7-37061	Пружина	1
07	263H7-37071	Концевой золотник	1
08	263H7-37081	Концевой золотник	1
09	263H7-37091	Колпачок	1
10	263H7-37101	Колпачок	1
11	263H7-37111	Колпачок	2
12	03350-00450	Уплотнительное кольцо	4
13	263H7-37121	Болт с внутренним шестигранником	8
14	263H7-37131	Проставка	2
15	263H7-37141	Корпус	1
16	263H7-37151	Уплотнительное кольцо	1
17	263H7-37161	Предохранительный клапан	1
19	263H7-37171	Пробка	1
22	263H7-37181	Предохранительный клапан	1
23	263J7-37021	Предохранительный клапан	1
24	263H7-37201	Предохранительный клапан	2
25	263H7-37211	Клапан	1
26	03320-00410	Уплотнительное кольцо	1
27	263H7-37221	Фланец	1
28	263H7-37231	Пружина	1
29	263H7-37241	Тарельчатый клапан	1
30	263H7-37251	Болт с внутренним шестигранником	2
31	03320-00320	Уплотнительное кольцо	2
32	03320-00060	Уплотнительное кольцо	1
33	263H7-37261	Фланец	1
34	263H7-37271	Пружина	1
35	263H7-37281	Тарельчатый клапан	1
36	263H7-37291	Болт с внутренним шестигранником	4
37	263H7-37301	Корпус	1
38	263H7-37311	Пружина	1
39	263J7-37031	Тарельчатый клапан	1
40	263H7-37331	Проставка	1
41	263H7-37341	Болт с внутренним шестигранником	4
44	263H7-37351	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
