Подъём рукоять кикк выпуск система(BK) — HITACHI ZW310-HCMF

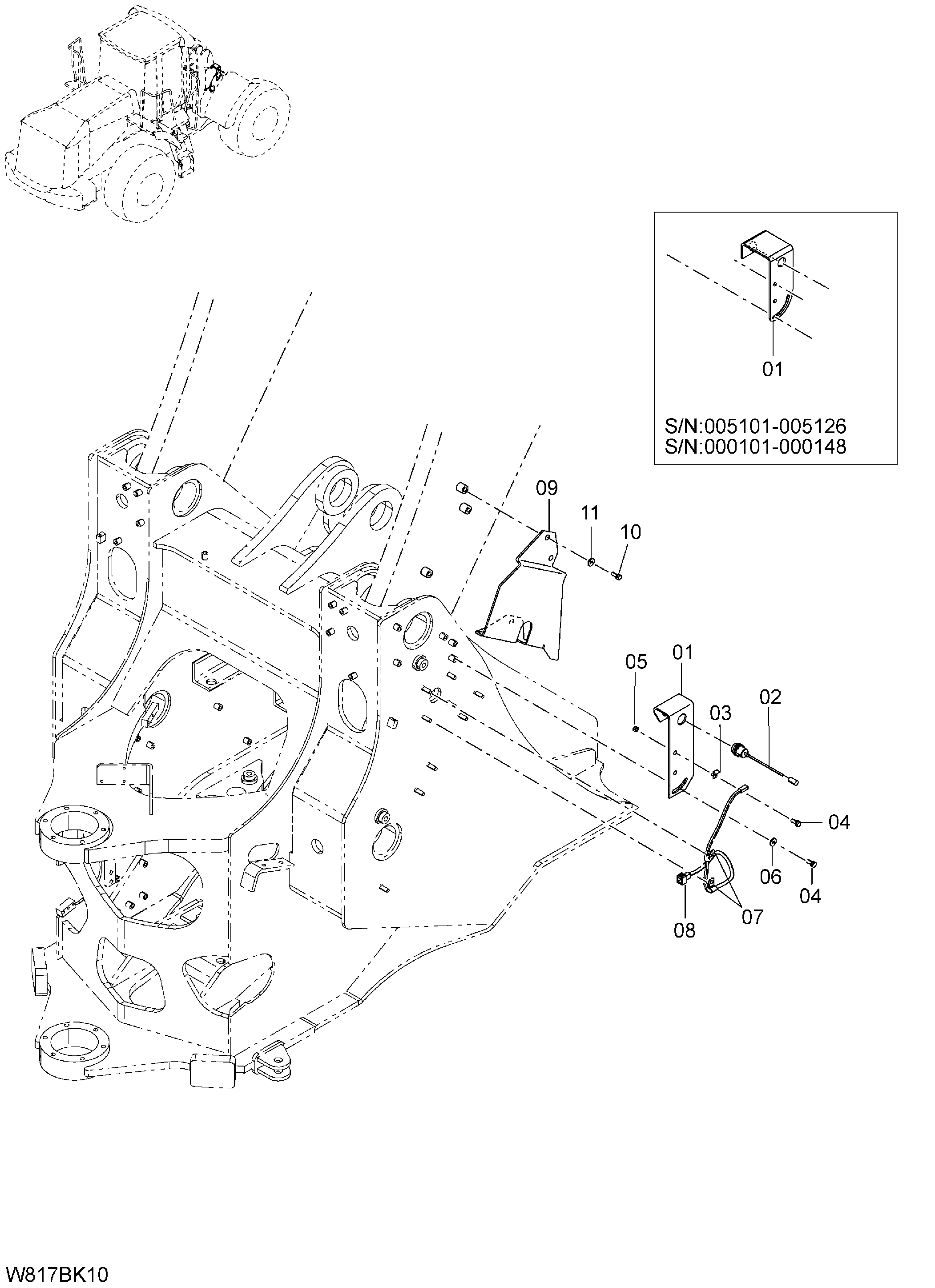

Заводская схема «Подъём рукоять кикк выпуск система(BK)» для HITACHI ZW310-HCMF. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-42311 замена: 263J2-42481 | Кронштейн | 1 |
| 01 | 263J2-42481 | Кронштейн | 1 |
| 02 | HL4637651 | Выключатель | 1 |
| 03 | HL4257159 | Кронштейн | 1 |
| 04 | 01183-10025 | Болт с шайбой | 3 |
| 04 | 01183-10020 | Болт с шайбой | 3 |
| 05 | 01401-00010 | Гайка | 1 |
| 06 | 26091-12081 | Шайба | 1 |
| 07 | 263G2-43241 | Хомут | 2 |
| 08 | 263G2-42281 | Провод жгут проводов BKO | 1 |
| 09 | 263J2-42491 | Пластина | 1 |
| 10 | 01183-10020 | Болт с шайбой | 3 |
| 11 | 02000-00010 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-HCMF и серийный номер машины. Это снижает риск заказа детали другого исполнения.
