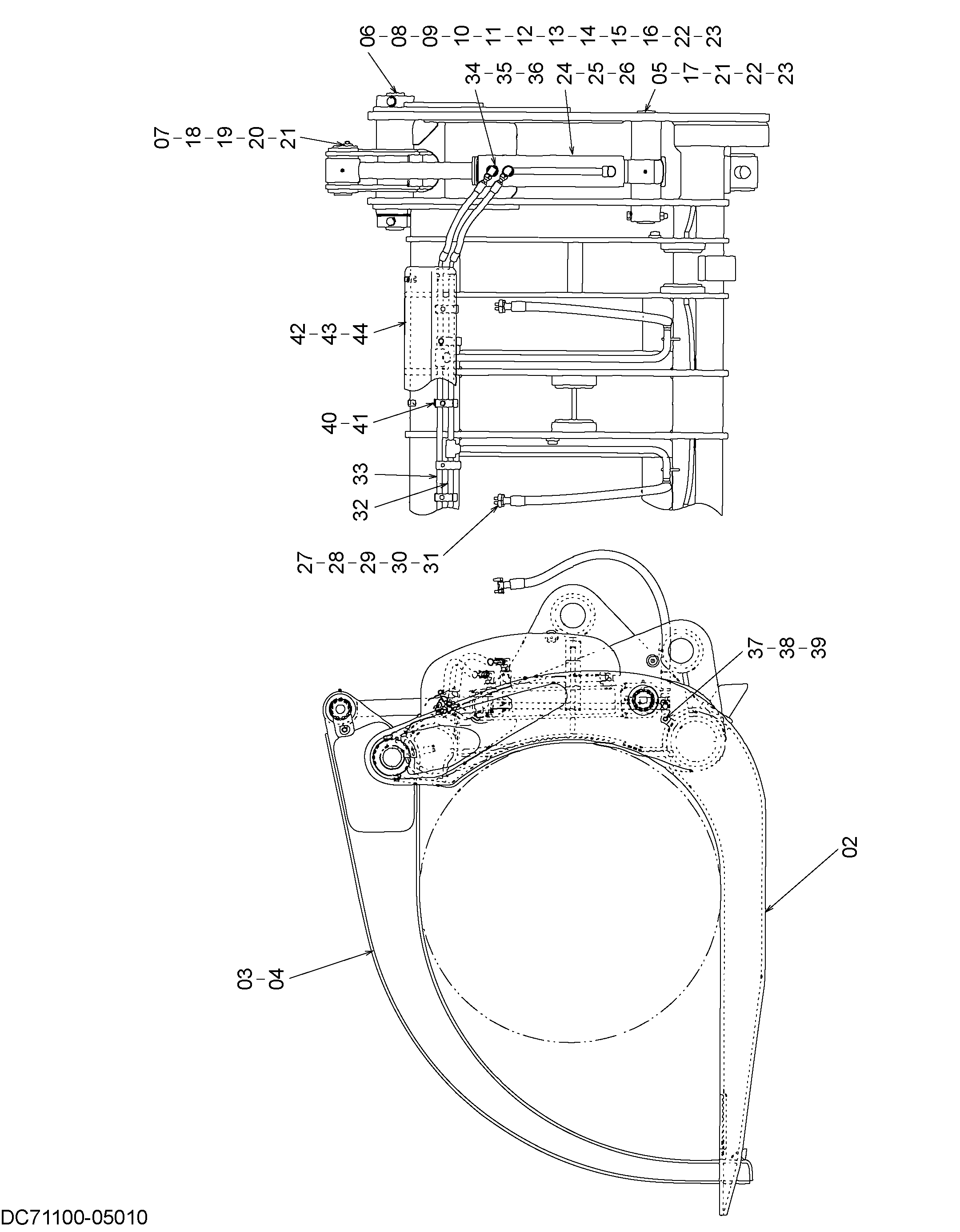

LOG грейфер (1/2) — HITACHI ZW310-A-DO

Заводская схема «LOG грейфер (1/2)» для HITACHI ZW310-A-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	71100-05010	LOG грейфер в сборе	1
02	71100-05011	Вилка водило в сборе	1
03	79627-53040	Хомут в сборе	1
04	79627-53041	Хомут в сборе	1
05	79627-53061	Палец	2
06	79627-53060	Палец	2
07	56700-51601	Палец в сборе	2
08	56700-51871	Втулка	2
09	56097-75211	Пылезащитное уплотнение	4
10	56700-51731	Втулка	2
11	04901-00160	Смазка ниппель	2
12	56700-51881	Регулировочная шайба	5
13	56700-51891	Регулировочная шайба	5
14	56680-50421	Проставка	5
15	56680-50431	Проставка	5
16	01110-20170	Болт	4
17	01110-20150	Болт	2
18	26438-72181	Шайба	2
19	01110-12025	Болт	2
20	02010-00012	Шайба	2
21	563G8-83731	Проставка	8
22	01401-00020	Гайка	6
23	02010-00020	Шайба	6
24	563G8-83832	Хомут гидроцилиндр	2
25	26388-72311	Пылезащитное уплотнение	8
26	04901-00100	Смазка ниппель	4
27	563J8-83651	Шланг в сборе	2
28	26607-62621	Уплотнительное кольцо	2
29	HL4187308	Уплотнительное кольцо	2
30	26607-62561	Разъёмный фланец	4
31	01116-10030	Болт	8
32	71100-05035	Трубка в сборе	1
33	71100-05036	Трубка в сборе	1
34	563F0-50521	Шланг	4
35	HLA853364	Угловой штуцер	4
36	HL4138938	Уплотнительное кольцо	8
37	01110-12030	Болт	2
38	01401-00012	Гайка	2
39	02010-00012	Шайба	2
40	HL4189858	Хомут трубки	3
41	01183-12055	Болт, шайба	3
42	71100-05030	Крышка	1
43	01110-12025	Болт	5
44	02000-00012	Шайба	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
