Гидроцилиндр (хомут) — HITACHI ZW310-A-DO

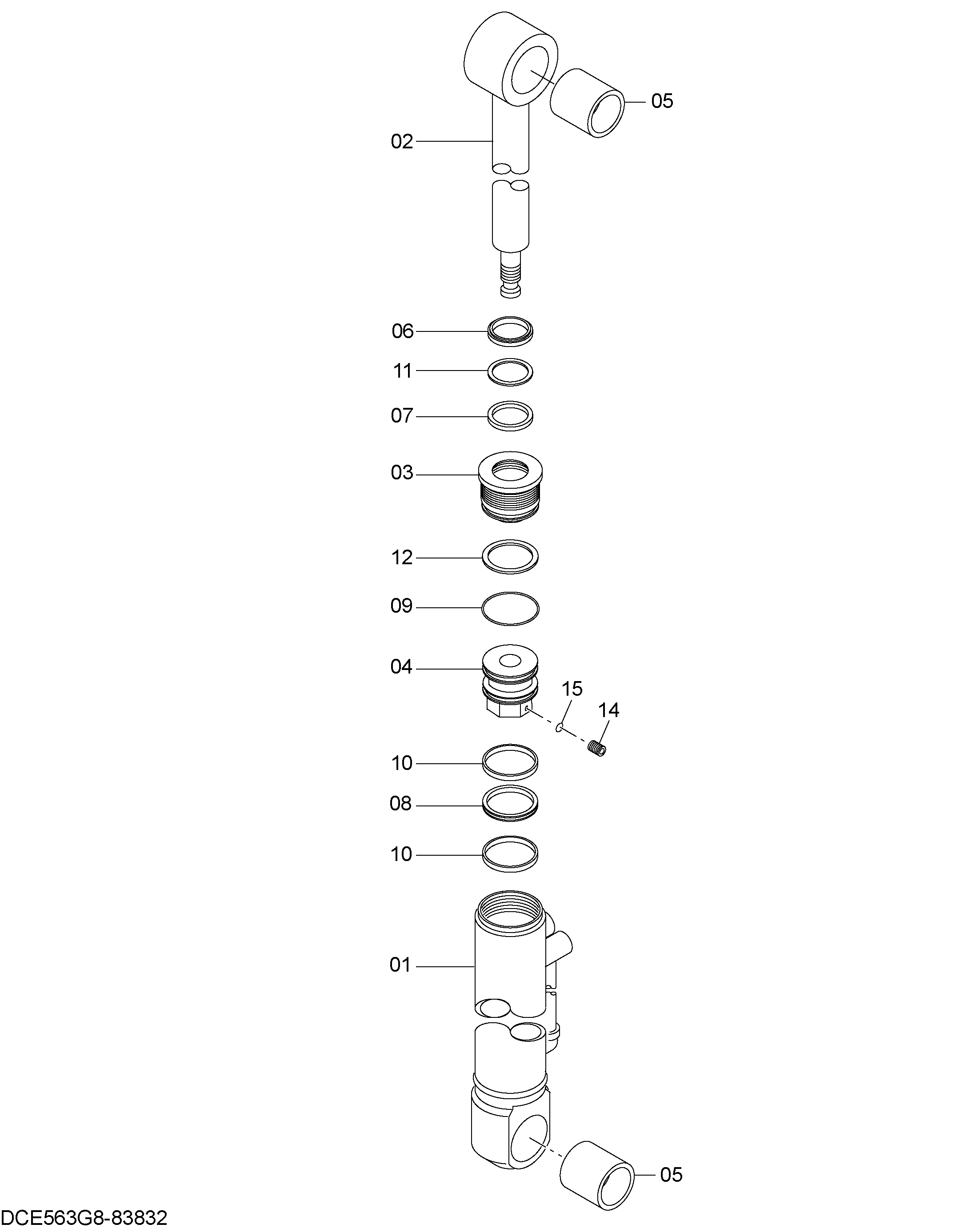

Заводская схема «Гидроцилиндр (хомут)» для HITACHI ZW310-A-DO. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563G8-83832 | Гидроцилиндр хомут | 1 | |
| 01 | 563G8-87002 | Гидроцилиндр | 1 |
| 02 | 563G8-87012 | Шток поршня | 1 |
| 03 | 563G8-87022 | Втулка направляющая | 1 |
| 04 | 563G8-87032 | Поршень | 1 |
| 05 | 563G8-87041 | Втулка | 2 |
| 06 | 563G8-87051 | Пылезащитное уплотнение | 1 |
| 07 | 563G8-87061 | Манжета | 1 |
| 08 | 563G8-87071 | Уплотнение поршень | 1 |
| 09 | 563G8-87081 | Уплотнительное кольцо | 1 |
| 10 | 563G8-87091 | Износостойкое кольцо | 2 |
| 11 | 563G8-87101 | Опорное кольцо | 1 |
| 12 | 563G8-87111 | Опорное кольцо | 1 |
| 14 | 563G8-87731 | Установочный винт | 1 |
| 15 | 563G8-87741 | Стальной шарик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A-DO и серийный номер машины. Это снижает риск заказа детали другого исполнения.
