Масляный трубопроводы — HITACHI ZW310-A

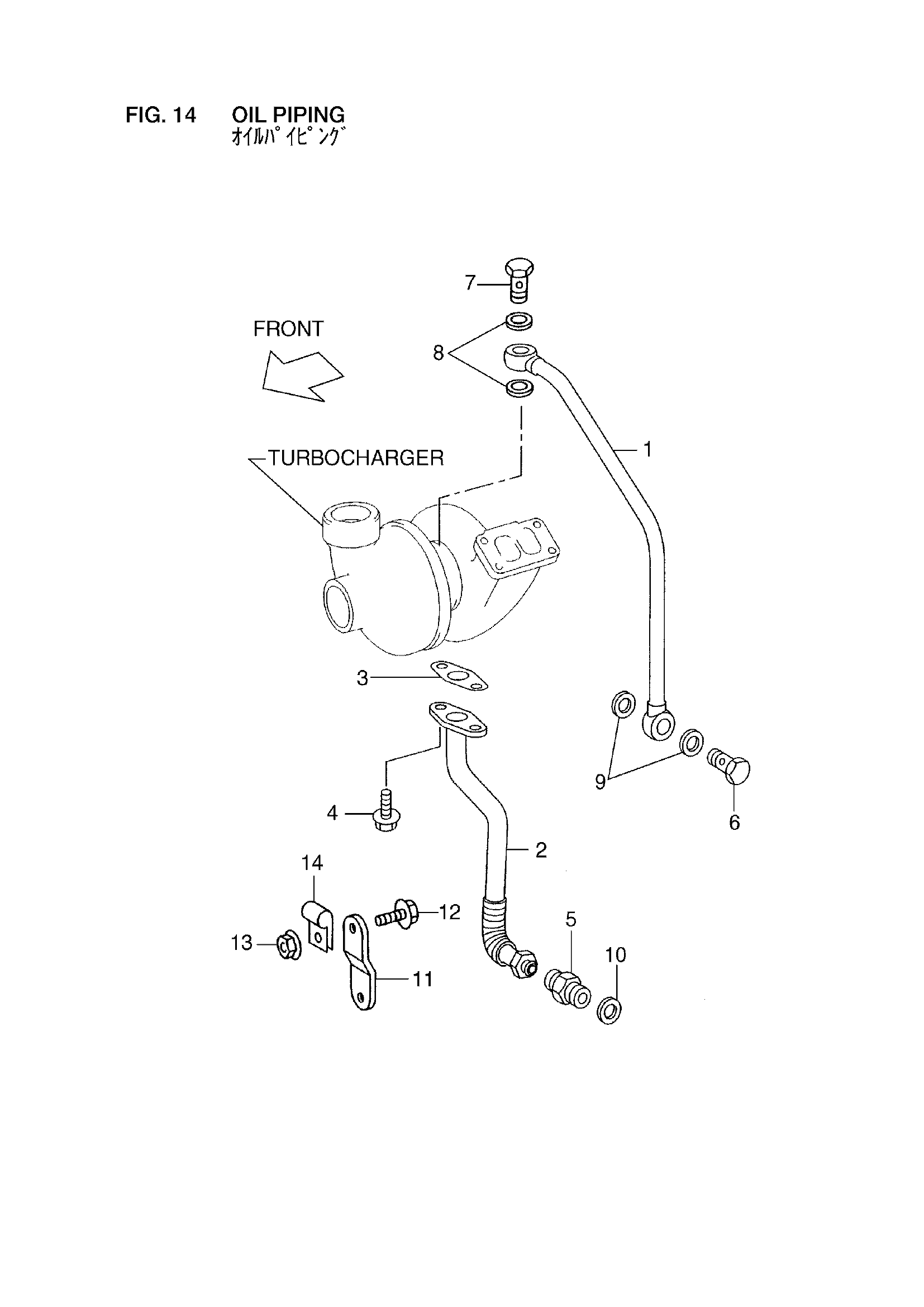

Заводская схема «Масляный трубопроводы» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | A4601800720 | Трубка | 1 |
| 2 | A4571801222 | Трубка, обратный | 1 |
| 3 | A5411870080 | Прокладка | 1 |
| 4 | N910105008005 | Болт | 2 |
| 5 | N915013020002 | Штуцер | 1 |
| 6 | N915036012101 | Болт, проушина | 1 |
| 7 | A3649900063 | Болт, проушина | 1 |
| 8 | N000000001069 | Прокладка | 2 |
| 9 | N000000001070 | Прокладка | 2 |
| 10 | N000000001073 | Прокладка | 1 |
| 11 | A4572030140 | Кронштейн | 1 |
| 12 | N910105008008 | Болт | 1 |
| 13 | N913023008002 | Гайка | 1 |
| 14 | N916016012205 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
