Охлаждение устройство детали — HITACHI ZW310-A

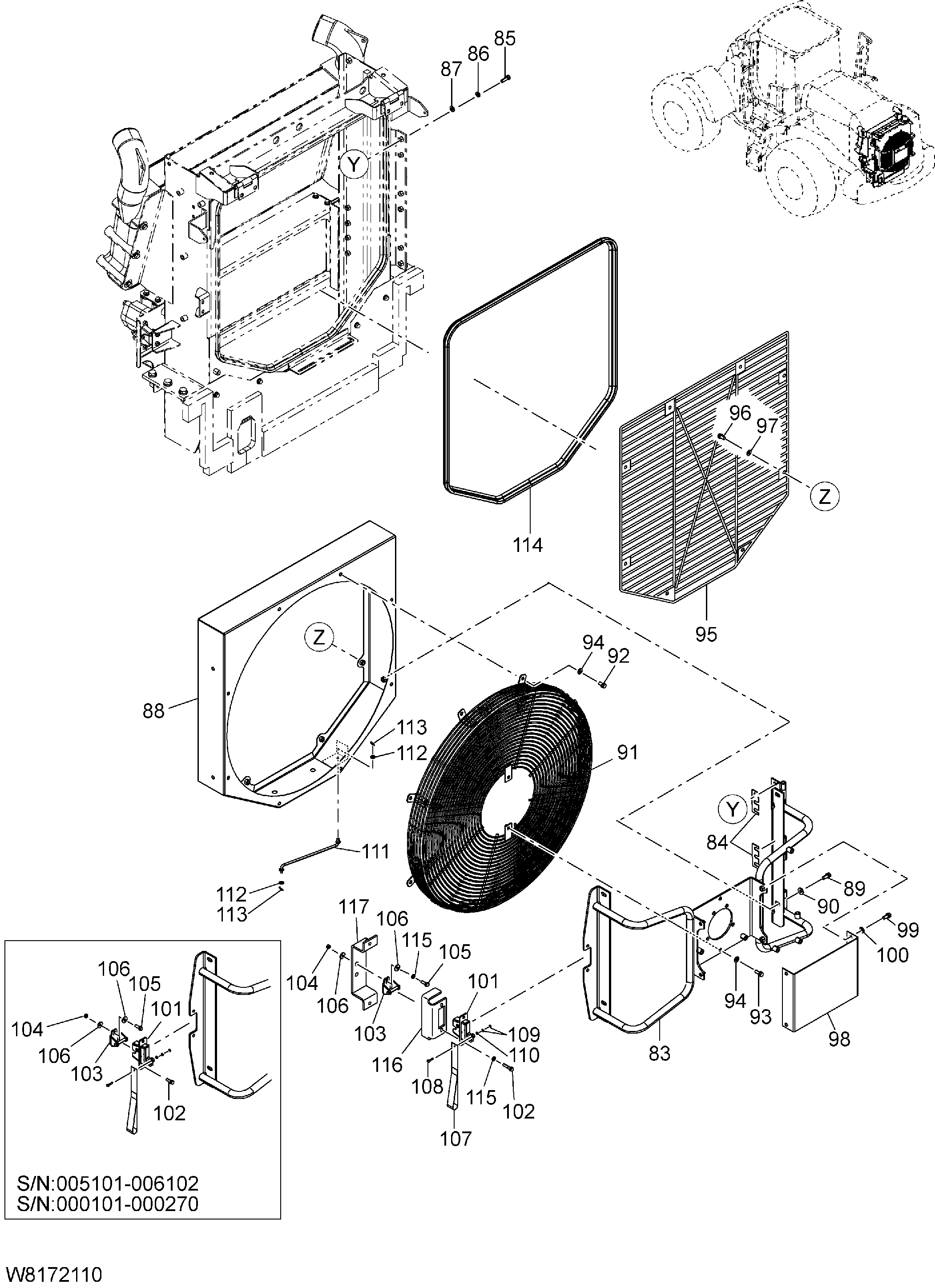

Заводская схема «Охлаждение устройство детали» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
83	263G2-10121	Кронштейн в сборе	1
84	263G2-13451	Проставка	7
85	01116-10030	Болт	6
86	02011-00010	Шайба	6
87	02000-00010	Шайба	6
88	263G2-10131	Схроуд в сборе	1
89	01183-10025	Болт с шайбой	4
90	26091-12081	Шайба	4
91	263G2-10191	Вентилятор защита в сборе	1
92	01183-10020	Болт с шайбой	8
93	01183-10025	Болт с шайбой	2
94	02000-00010	Шайба	10
95	263G2-10111 замена: 263G2-10251	Защита в сборе	1
95	263G2-10251 замена: 263G2-10271	Защита в сборе	1
95	263G2-10271	Защита в сборе	1
96	01183-10020	Болт с шайбой	8
97	02000-00010	Шайба	8
98	263G2-13291	Крышка	1
99	01183-10025	Болт с шайбой	4
100	02000-00010	Шайба	4
101	263G2-10201	Защёлка в сборе	1
102	01183-08025	Болт с шайбой	2
102	01106-08030	Болт с шайбой	2
103	263G2-10161 замена: 263F2-12111	Стрикер в сборе	1
103	263F2-12111	Стрикер в сборе	1
104	01400-00008	Гайка	2
104	01400-50008	Гайка	2
105	01183-08025	Болт с шайбой	2
105	01106-08030	Болт	2
106	21471-22311	Шайба	4
107	263G2-13711	Лента нейлоновый	1
108	01033-05025	Винт с шайбой	1
109	01400-00005	Гайка	2
110	02000-00005	Шайба	1
111	263G2-10151	Шток в сборе	1
112	02000-00008	Шайба	2
113	26067-42081	Палец стопорный	2
114	263G2-13381 замена: 263G2-12721	Стрип веатхер	1
114	263G2-12721	Стрип веатхер	1
115	02011-00008	Шайба	4
116	263G2-14321	Пластина	1
117	263G2-10361	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
