Топливные трубопроводы — HITACHI ZW310-A

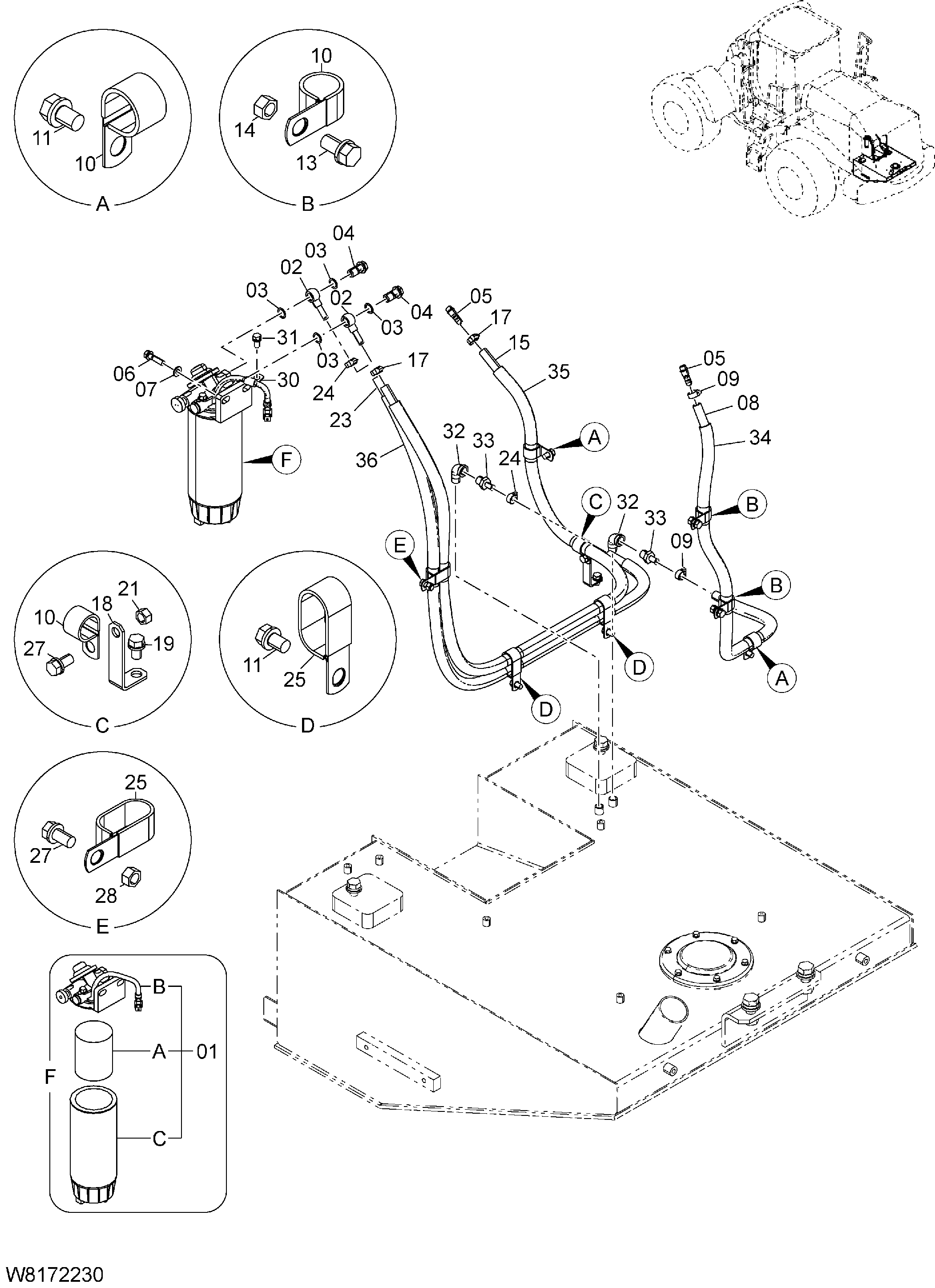

Заводская схема «Топливные трубопроводы» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J2-22321 | Топливный фильтр | 1 |
| 01A | 263J2-27001 | Элемент | 1 |
| 02 | 263G2-22421 | Трубка топливный | 2 |
| 03 | 263G2-22431 | Манжета | 4 |
| 04 | 263G2-22441 | Болт проушина | 2 |
| 05 | 263J2-22341 | Разъём | 2 |
| 06 | 01183-10040 | Болт с шайбой | 2 |
| 07 | 02000-00010 | Шайба | 2 |
| 08 | 263J2-22311 | Шланг | 1 |
| 09 | 24067-62241 | Зажим | 2 |
| 10 | 263G2-43321 | Хомут | 5 |
| 11 | 01183-10016 | Болт с шайбой | 4 |
| 13 | 01183-10020 | Болт с шайбой | 2 |
| 14 | 01401-00010 | Гайка | 2 |
| 15 | 263J2-22301 | Шланг | 1 |
| 17 | 24067-62241 | Зажим | 2 |
| 18 | 26612-42081 | Кронштейн | 1 |
| 19 | 01183-10016 | Болт с шайбой | 1 |
| 21 | 01401-10010 | Гайка | 1 |
| 23 | 263G2-22451 | Шланг | 1 |
| 24 | 24067-62241 | Зажим | 2 |
| 25 | 263G2-43451 | Хомут | 3 |
| 27 | 01183-10020 | Болт с шайбой | 2 |
| 28 | 01401-10010 | Гайка | 1 |
| 30 | 263G2-43241 | Хомут | 1 |
| 31 | 01183-10020 | Болт с шайбой | 1 |
| 32 | 04012-00303 | Угловой штуцер | 2 |
| 33 | 26602-22191 | Ниппель | 2 |
| 34 | 04762-19080 | Трубка | 1 |
| 35 | 04762-19165 | Трубка | 1 |
| 36 | 04762-19130 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
