Крутящий момент преобразователь трубопроводы — HITACHI ZW310-A

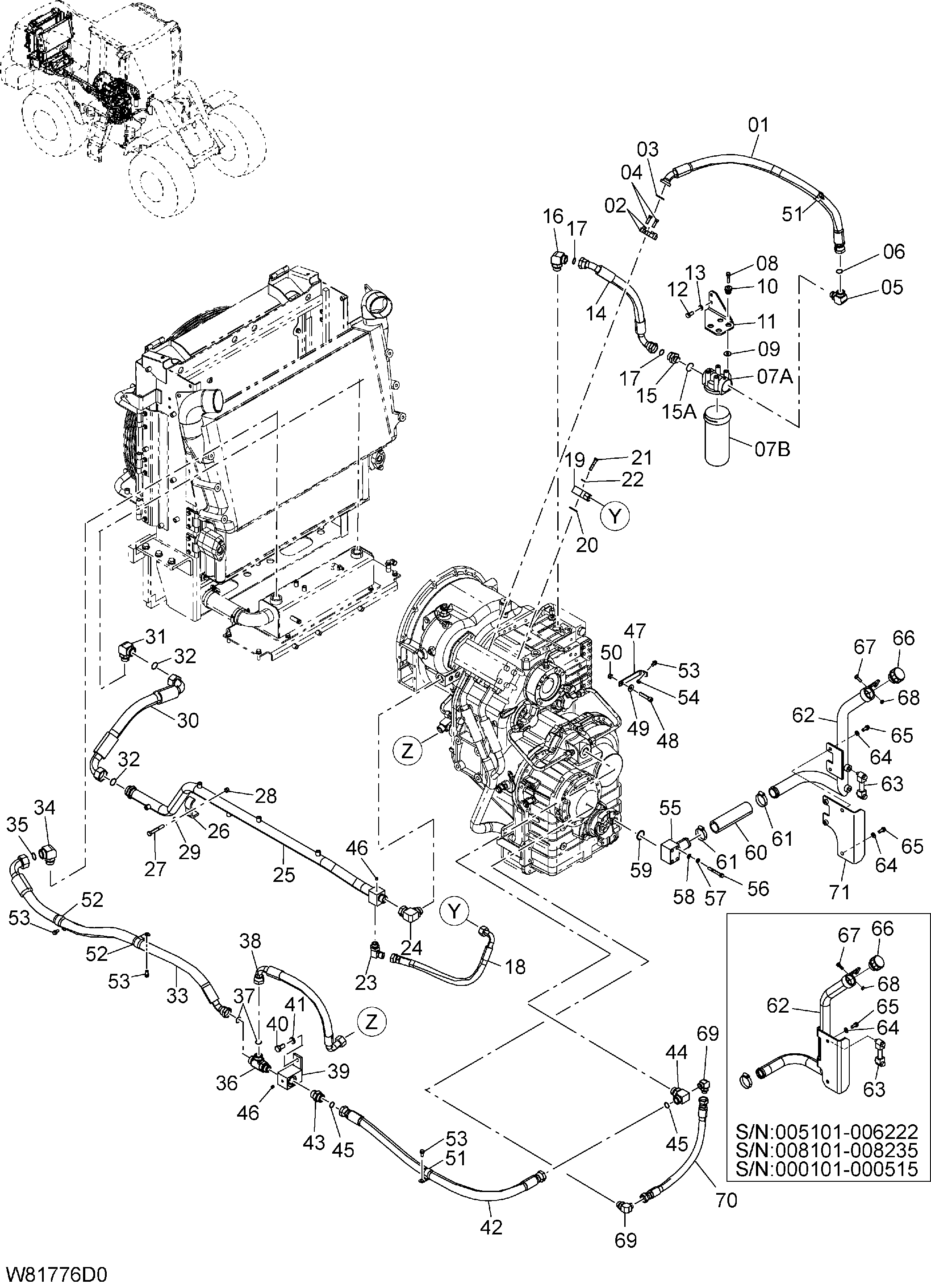

Заводская схема «Крутящий момент преобразователь трубопроводы» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-82141 | Шланг в сборе | 1 |
| 02 | 26607-62571 | Франге сприт | 2 |
| 03 | 26607-62631 | Уплотнительное кольцо | 1 |
| 04 | 01116-10030 | Болт | 4 |
| 05 | HLA853368 | Угловой штуцер | 1 |
| 05A | 03320-00240 | Уплотнительное кольцо | 1 |
| 06 | HL4187328 | Уплотнительное кольцо | 1 |
| 07 | 26557-82041 | Фильтр в сборе | 1 |
| 07A | 26557-82061 | Головка | 1 |
| 07B | 26557-82051 | Картридж | 1 |
| 08 | 01183-10040 | Болт с шайбой | 4 |
| 09 | 26606-52721 | Шайба | 4 |
| 10 | 26407-32001 | Резиновый крепление | 4 |
| 11 | 263J7-82181 | Кронштейн | 1 |
| 12 | 01110-12025 | Болт | 2 |
| 13 | 02010-00012 | Стопорная шайба | 2 |
| 14 | 263J7-82121 | Шланг в сборе | 1 |
| 15 | HLA853168 | Адаптер | 1 |
| 15A | 03320-00240 | Уплотнительное кольцо | 1 |
| 16 | HLA853388 | Угловой штуцер | 1 |
| 16A | 03320-00290 | Уплотнительное кольцо | 1 |
| 17 | HL4187328 | Уплотнительное кольцо | 2 |
| 18 | 263J7-82131 замена: 263G7-82311 | Шланг в сборе | 1 |
| 18 | 263G7-82311 | Шланг в сборе | 1 |
| 19 | 26417-82031 | Блок | 1 |
| 20 | 26607-62631 | Уплотнительное кольцо | 1 |
| 21 | 01116-10050 | Болт | 4 |
| 22 | 02011-00010 | Шайба | 4 |
| 23 | 04150-20606 | Угловой штуцер | 1 |
| 24 | 26607-82311 | Угловой штуцер | 1 |
| 25 | 263J7-80101 | Трубка в сборе | 1 |
| 26 | HL4053698 | Хомут трубки | 1 |
| 27 | 01110-12080 | Болт | 1 |
| 28 | 01401-00012 | Гайка | 1 |
| 29 | 02010-00012 | Стопорная шайба | 1 |
| 30 | 263J7-82171 | Шланг в сборе | 1 |
| 31 | HLA853380 | Угловой штуцер | 1 |
| 31A | 03320-00290 | Уплотнительное кольцо | 1 |
| 32 | HL4187329 | Уплотнительное кольцо | 2 |
| 33 | 263J7-82161 замена: 263J7-82162 | Шланг в сборе | 1 |
| 33 | 263J7-82162 замена: 263J7-82321 | Шланг в сборе | 1 |
| 33 | 263J7-82321 | Шланг в сборе | 1 |
| 34 | HLA853380 | Угловой штуцер | 1 |
| 34A | 03320-00290 | Уплотнительное кольцо | 1 |
| 35 | HL4187329 | Уплотнительное кольцо | 1 |
| 36 | HLA853488 | Тройник | 1 |
| 37 | HL4187328 | Уплотнительное кольцо | 2 |
| 38 | 263J7-82151 | Шланг в сборе | 1 |
| 39 | 263J7-80141 | Блок в сборе | 1 |
| 40 | 01100-16030 | Болт | 1 |
| 41 | 02010-00016 | Пружинная шайба | 1 |
| 42 | 263J7-82141 | Шланг в сборе | 1 |
| 43 | HLA853188 | Адаптер | 1 |
| 43A | 03320-00290 | Уплотнительное кольцо | 1 |
| 44 | HLA853388 | Угловой штуцер | 1 |
| 44 | 163J2-55481 | Угловой штуцер | 1 |
| 44A | 03320-00290 | Уплотнительное кольцо | 1 |
| 45 | HL4187328 | Уплотнительное кольцо | 2 |
| 46 | 14813-82411 | Пробка | 2 |
| 47 | 263G7-82411 | Кронштейн | 1 |
| 48 | 263G7-82421 | Болт | 1 |
| 49 | 02000-00012 | Шайба | 1 |
| 50 | 01401-00012 | Гайка | 1 |
| 51 | 263G2-43341 | Хомут | 2 |
| 52 | 263G2-43351 замена: 263G2-43361 | Хомут | 2 |
| 52 | 263G2-43361 | Хомут | 2 |
| 53 | 01183-10020 | Болт с шайбой | 4 |
| 54 | 01401-00010 | Гайка | 1 |
| 55 | 263J7-80131 | Трубка в сборе | 1 |
| 56 | 01110-10080 | Болт | 4 |
| 57 | 02010-00010 | Шайба | 4 |
| 58 | 02000-00010 | Шайба | 4 |
| 59 | 26607-62641 | Уплотнительное кольцо | 1 |
| 60 | 16772-52791 | Шланг | 1 |
| 61 | 24067-62321 | Зажим шланг | 2 |
| 62 | 263G7-80151 замена: 263G7-80152 | Трубка в сборе заливная горловина | 1 |
| 62 | 263G7-80152 | Трубка заливная горловина | 1 |
| 63 | 26607-52261 замена: 263G7-52421 | Указатель уровня | 1 |
| 63 | 263G7-52421 | Указатель уровня | 1 |
| 64 | 02000-00010 | Шайба | 2 |
| 64 | 02000-00010 | Шайба | 4 |
| 65 | 01183-10025 | Болт с шайбой | 2 |
| 65 | 01183-10025 | Болт с шайбой | 4 |
| 66 | 263G7-82251 | Колпачок сапун | 1 |
| 67 | 01183-08025 | Болт с шайбой | 1 |
| 68 | 01400-00008 | Гайка | 1 |
| 69 | 21967-62451 | Угловой штуцер | 2 |
| 70 | 163J2-55471 | Шланг в сборе | 1 |
| 71 | 263G7-80171 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
