Скальный ковш(с навесной зуб) 3.4m3 [6AJ, HAJ, HEJ](RB3340) — HITACHI ZW310-A

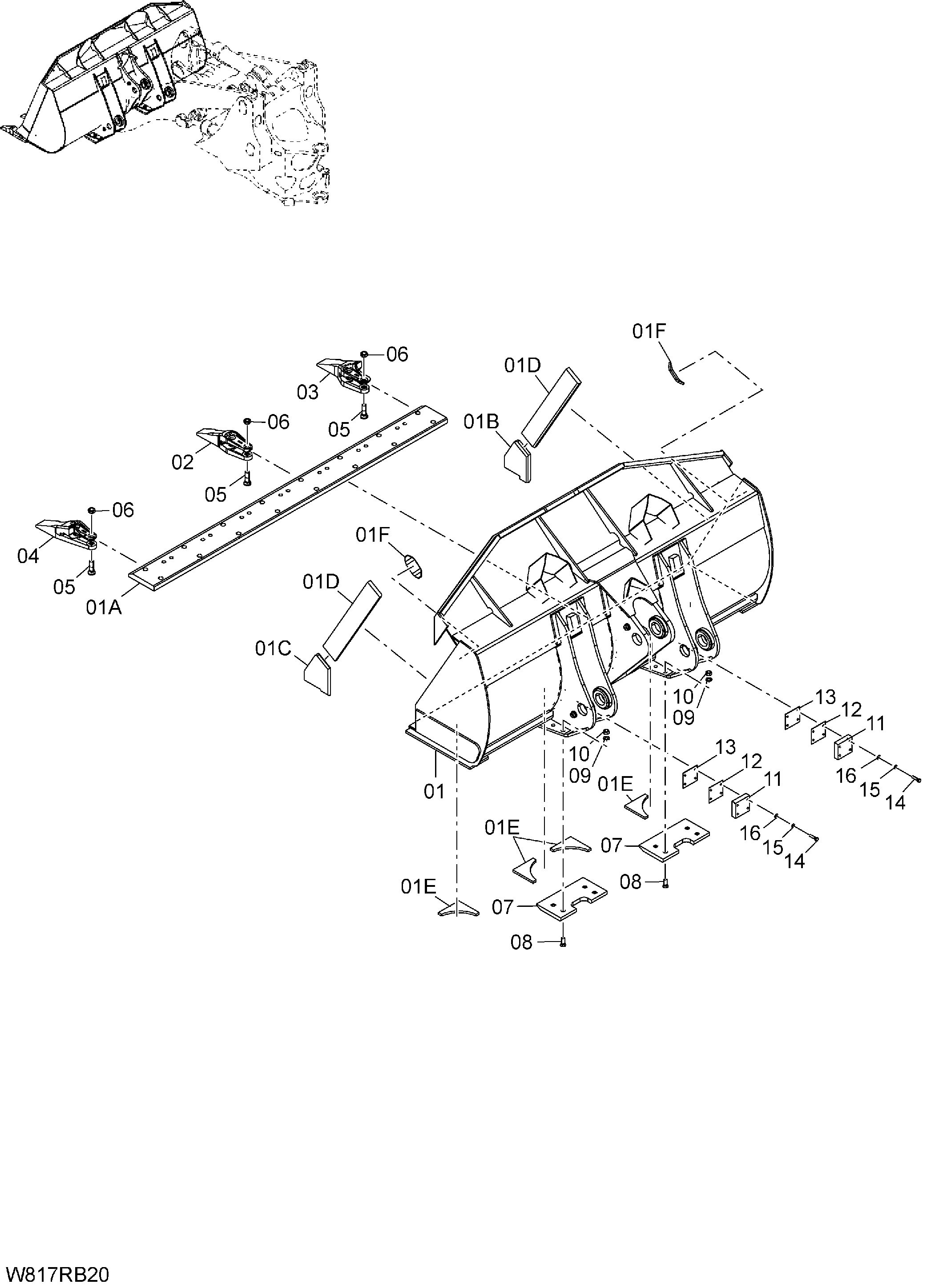

Заводская схема «Скальный ковш(с навесной зуб) 3.4m3 [6AJ, HAJ, HEJ](RB3340)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZW310-A](/catalog-drawings/d1/d1aa99bb-b0ba-4c1d-89e1-d41339739794.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 563J8-80101 | Скальный ковш в сборе B3 | 1 | |
| 01 | 563J8-80111 | Ковш скальный | 1 |
| 01A | 56790-50071 | Кромка режущий | 1 |
| 01B | 56700-50963 | Кромка корнер RH | 1 |
| 01C | 56700-50973 | Кромка корнер LH | 1 |
| 01D | 56790-50311 | Кромка боковой | 2 |
| 01E | 26708-82251 | Гуссет | 4 |
| 01F | 26608-82181 | Гуссет | 2 |
| 02 | 56700-50372 | Зуб центральный | 6 |
| 03 | 56700-50382 | Зуб RH | 1 |
| 04 | 56700-50392 | Зуб LH | 1 |
| 05 | 56600-51361 | Болт | 16 |
| 06 | 56600-51351 | Гайка | 16 |
| 07 | 26788-82701 | Пластина веар | 2 |
| 08 | 56600-51371 | Болт | 8 |
| 09 | 56600-51471 | Шайба | 8 |
| 10 | 56600-54751 | Гайка | 8 |
| 11 | 563H8-82251 | Ограничитель | 2 |
| 12 | 26678-82371 | Регулировочная шайба 2.3mm | 2 |
| 13 | 26678-82381 | Регулировочная шайба 3.2mm | 2 |
| 14 | 01116-16070 | Болт | 8 |
| 15 | 02011-00016 | Пружинная шайба | 8 |
| 16 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
