Клапан тормоз — HITACHI ZW310-A

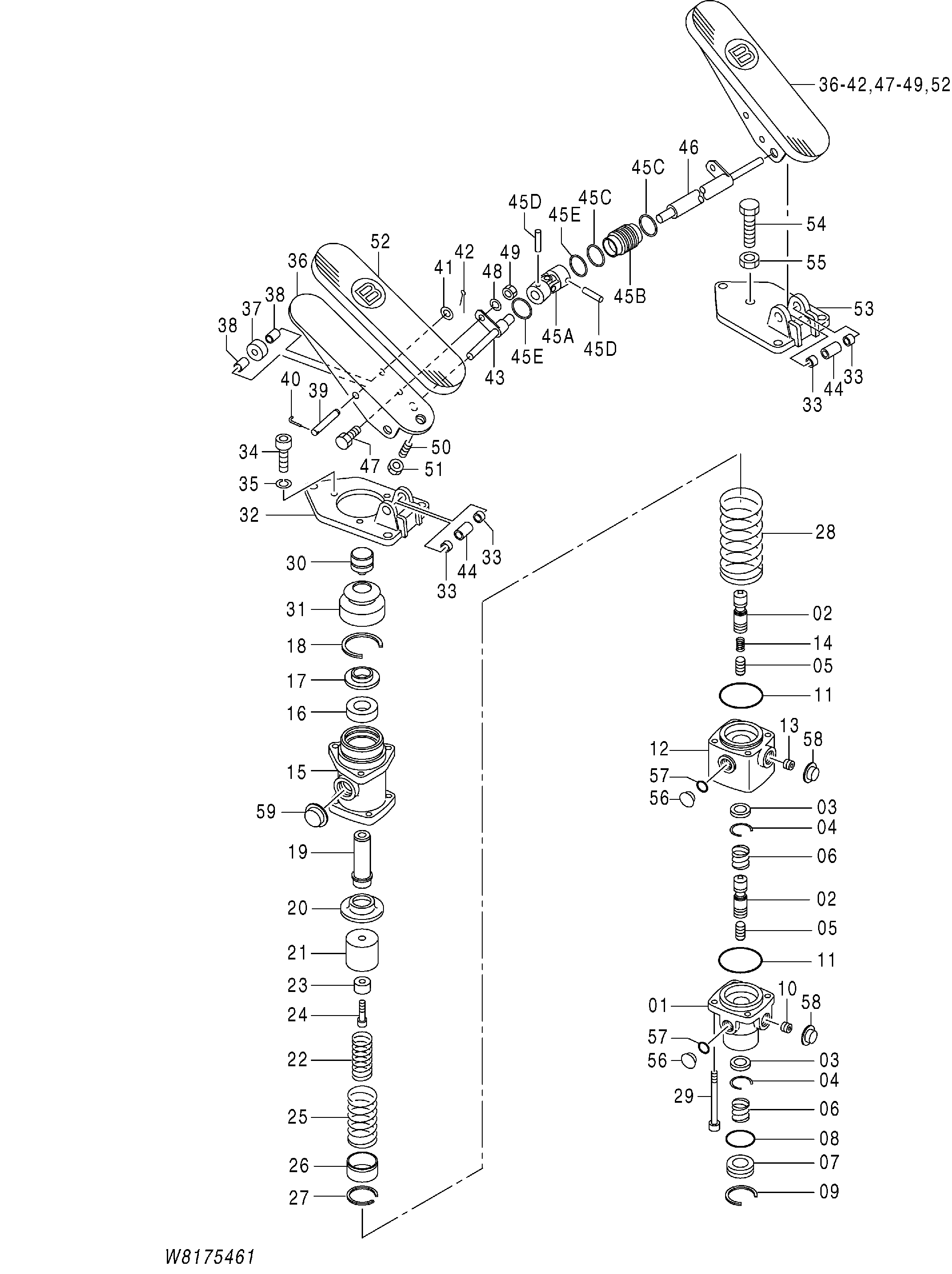

Заводская схема «Клапан тормоз» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 263G5-42015 | Тормозной клапан | 1 | |
| 16 | 26815-47241 | Масляный уплотнение | 1 |
| 17 | 263G5-47991 | Ограничитель | 1 |
| 18 | 26815-47261 | К-ринг | 1 |
| 30 | 263G5-48001 | Сиденье | 1 |
| 31 | 26755-47171 | Крышка пыль | 1 |
| 32 | 263G5-47761 | Пластина крепление | 1 |
| 33 | 26665-47781 | Втулка | 4 |
| 34 | 263G5-47771 | Болт | 3 |
| 35 | 02011-00008 | Пружинная шайба | 3 |
| 36 | 26755-47181 | Пеадл | 2 |
| 37 | 26755-47191 | Ролик | 2 |
| 38 | 26755-47201 | Втулка | 4 |
| 39 | 263G5-47781 | Палец | 2 |
| 40 | 26905-47041 | L палец | 2 |
| 41 | 02000-00010 | Шайба | 2 |
| 42 | 02200-02020 | Палец | 2 |
| 43 | 263G5-47921 | Вал в сборе | 1 |
| 44 | 26905-47061 | Втулка | 2 |
| 45 | 263G5-47961 | Соединение в сборе | 1 |
| 46 | 263G5-47941 | Вал | 1 |
| 47 | 26755-47371 | Болт | 2 |
| 48 | 26755-47381 | Шайба | 2 |
| 49 | 26755-47391 | Гайка | 2 |
| 50 | 263G5-48071 | Винт | 1 |
| 51 | 01402-00008 | Гайка | 1 |
| 52 | 26755-47501 | Крышка педаль | 2 |
| 53 | 263G5-47851 | Пластина крепление | 1 |
| 54 | 263G5-48031 | Болт | 1 |
| 55 | 26755-47421 | Гайка | 1 |
| 56 | 263G5-47871 | Пробка | 2 |
| 57 | 263G5-47881 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
