Впускной, выпускной трубопроводы — HITACHI ZW310-A

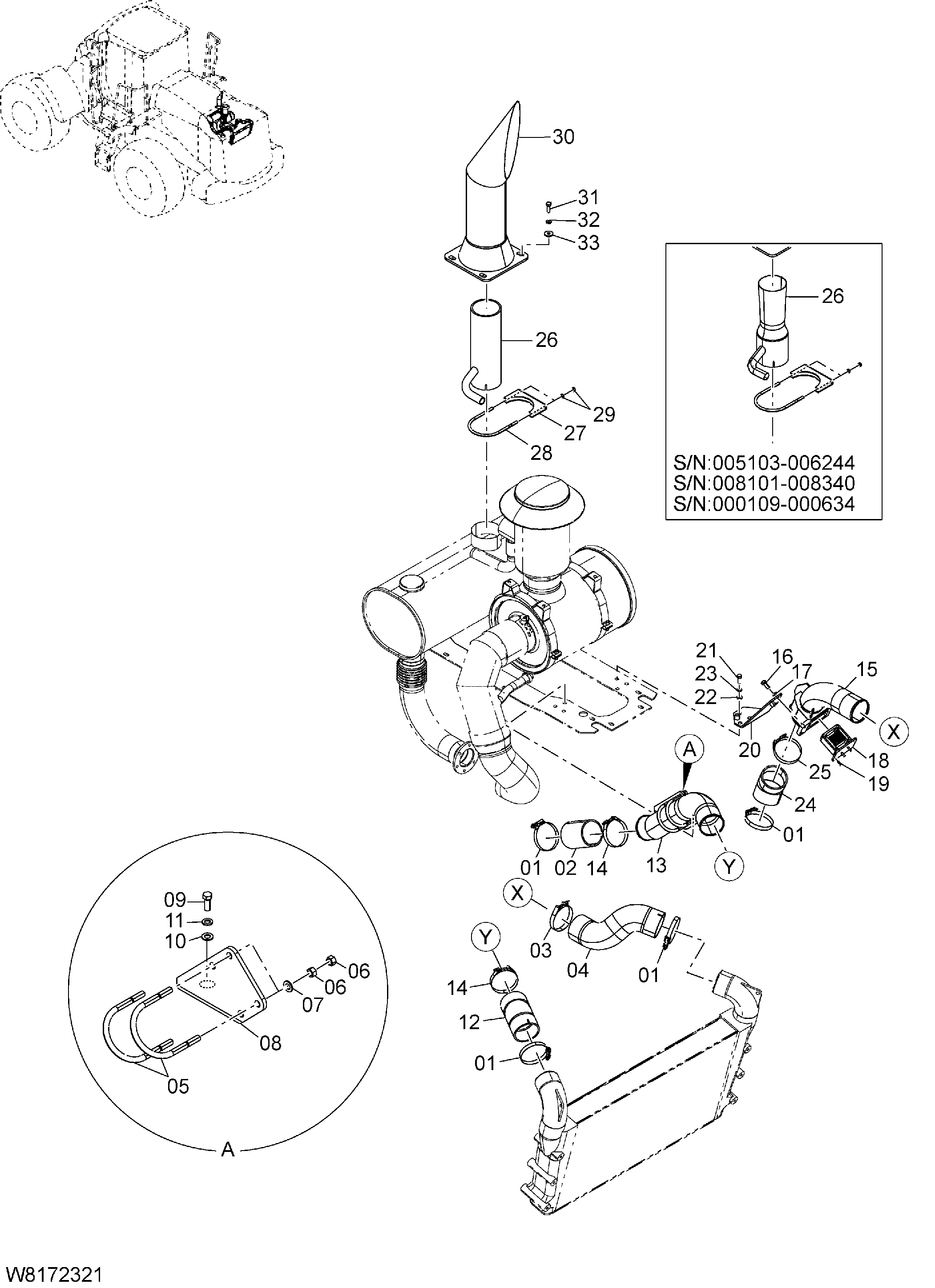

Заводская схема «Впускной, выпускной трубопроводы» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J2-32851 | Хомут шланга | 4 |
| 02 | 263J2-32021 | Шланг | 1 |
| 03 | HL4282486 | Хомут шланга | 1 |
| 04 | 263J2-32761 | Шланг | 1 |
| 05 | 26619-12291 | U болт | 2 |
| 06 | 01401-00012 | Гайка | 8 |
| 07 | 02000-00012 | Шайба | 4 |
| 08 | 263J2-30201 | Кронштейн в сборе | 1 |
| 09 | 01110-12030 | Болт | 3 |
| 10 | 02000-00012 | Шайба | 3 |
| 11 | 02010-00012 | Шайба | 3 |
| 12 | 263J2-32751 | Шланг | 1 |
| 13 | 263J2-30142 | Трубка в сборе | 1 |
| 14 | HL4282486 | Хомут шланга | 2 |
| 15 | 263J2-30152 | Трубка в сборе | 1 |
| 16 | 01110-12030 | Болт | 2 |
| 17 | 02010-00012 | Шайба | 2 |
| 18 | 263J2-42361 | Грид отопитель | 1 |
| 19 | 01033-06016 | Винт с шайбой | 4 |
| 20 | 263J2-30251 | Кронштейн в сборе | 1 |
| 21 | 01110-12030 | Болт | 3 |
| 22 | 02000-00012 | Шайба | 3 |
| 23 | 02010-00012 | Шайба | 3 |
| 24 | 263J2-32042 | Шланг | 1 |
| 25 | HL4282486 | Хомут шланга | 1 |
| 26 | 263J2-32781 замена: 263J2-30311 | Еджектор | 1 |
| 26 | 263J2-30311 | Еджектор | 1 |
| 27 | 26822-32051 | Хомут | 1 |
| 28 | 26822-32061 | U болт | 1 |
| 29 | 01401-00010 | Гайка | 4 |
| 30 | 263J2-32402 | Трубка таил | 1 |
| 31 | 01110-12035 | Болт | 4 |
| 32 | 02010-00012 | Шайба | 4 |
| 33 | 26096-42351 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
