Пол плата(2) — HITACHI ZW310-A

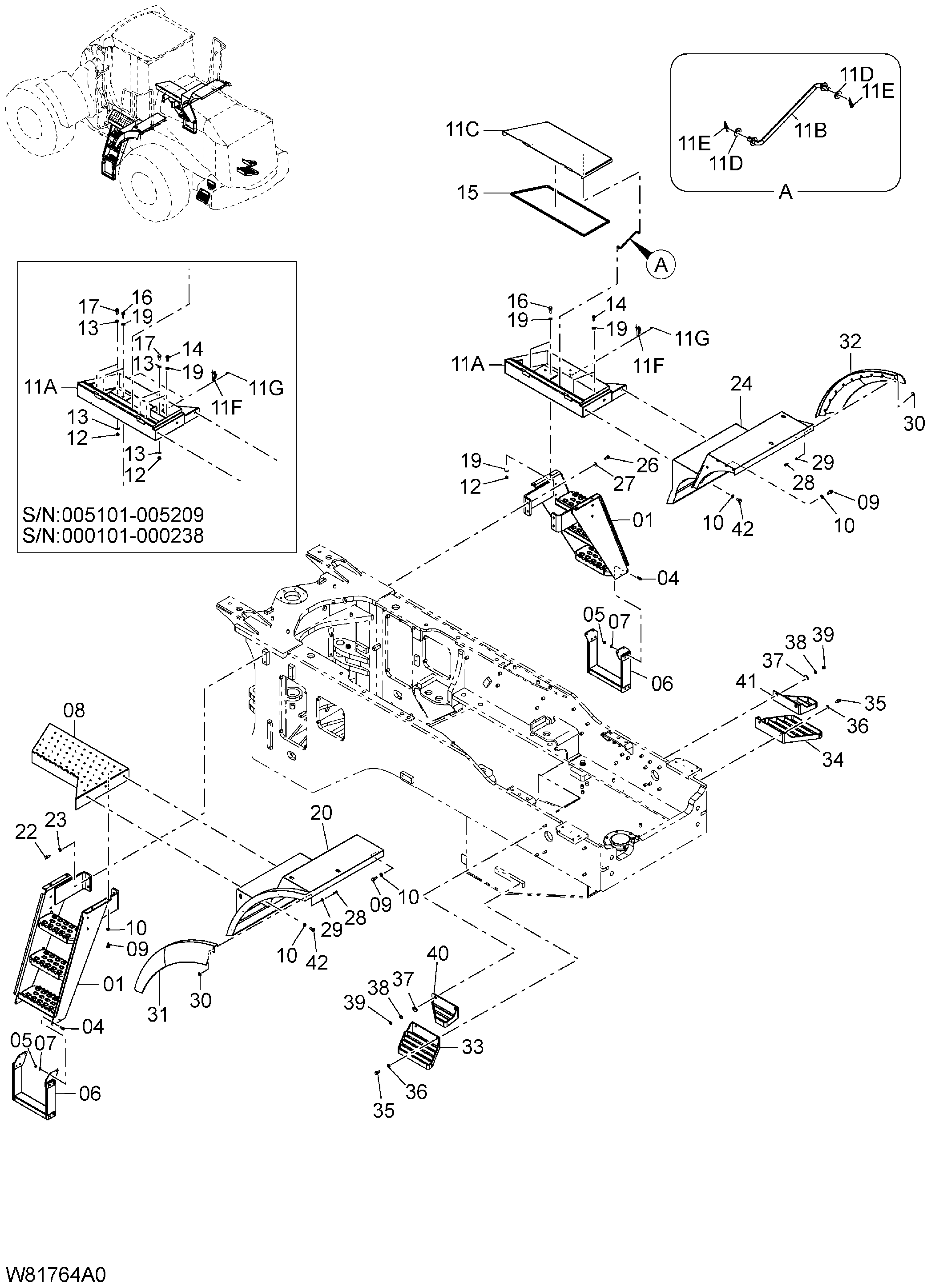

Заводская схема «Пол плата(2)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J6-50231 | Ступень в сборе | 2 |
| 01 | 263J6-50232 | Ступень в сборе | 2 |
| 01A | 263J6-50281 | Кронштейн | 1 |
| 01B | 263G6-50591 | Ступень | 3 |
| 01C | 01183-10025 | Болт с шайбой | 12 |
| 04 | 01183-10025 | Болт с шайбой | 8 |
| 05 | 01401-00010 | Гайка | 8 |
| 06 | 26556-50271 | Ступень в сборе | 2 |
| 07 | 02000-00010 | Шайба | 8 |
| 08 | 263J6-50171 | Декк пластина в сборе | 1 |
| 09 | 01183-12030 | Болт с шайбой | 12 |
| 10 | 02000-00012 | Шайба | 18 |
| 11 | 263G6-50341 замена: 263G6-50342 | Инструмент короб в сборе | 1 |
| 11 | 263G6-50342 | Инструмент короб в сборе | 1 |
| 11A | 263G6-50321 замена: 263G6-50322 | Короб в сборе | 1 |
| 11A | 263G6-50322 | Короб в сборе | 1 |
| 11B | 263G6-50411 | Шток в сборе | 1 |
| 11C | 263G6-50331 замена: 263G6-50322 | Крышка в сборе | 1 |
| 11C | 263G6-50332 | Крышка в сборе | 1 |
| 11D | 26606-92571 | Шайба | 2 |
| 11E | 26067-42081 | Палец стопорный | 2 |
| 11F | 26196-44361 | Зажим | 2 |
| 11F | 26196-44361 | Зажим | 1 |
| 11G | 01103-05014 | Болт | 4 |
| 11G | 01103-05014 | Болт | 2 |
| 11H | 26606-52511 | Втулка | 2 |
| 12 | 01401-00012 | Гайка | 4 |
| 12 | 01401-00012 | Гайка | 8 |
| 12 | 01401-00012 | Гайка | 4 |
| 13 | 02000-00012 | Шайба | 8 |
| 14 | 01183-12030 | Болт с шайбой | 2 |
| 15 | 263G6-53431 замена: 263G6-54311 | Стрип веатхер | 1 |
| 15 | 263G6-54311 | Стрип веатхер | 1 |
| 16 | 01183-12035 | Болт с шайбой | 2 |
| 17 | 01183-12030 | Болт с шайбой | 4 |
| 19 | 02000-00012 | Шайба | 8 |
| 20 | 263J6-50131 | Задний крыло в сборе LH | 1 |
| 22 | 01183-12030 | Болт с шайбой | 4 |
| 23 | 02000-00012 | Шайба | 4 |
| 24 | 263J6-50141 | Задний крыло в сборе RH | 1 |
| 26 | 01183-12030 | Болт с шайбой | 4 |
| 27 | 02000-00012 | Шайба | 4 |
| 28 | 01100-08025 | Болт | 10 |
| 29 | 26606-52721 | Шайба | 10 |
| 30 | 21471-22311 замена: 02000-00008 | Шайба | 10 |
| 30 | 02000-00008 | Шайба | 10 |
| 31 | 263J6-52471 | Крышка задний крыло LH | 1 |
| 32 | 263J6-52481 | Крышка задний крыло RH | 1 |
| 33 | 263G6-50452 | Задний ступень в сборе LH | 1 |
| 34 | 263G6-50462 | Задний ступень в сборе RH | 1 |
| 35 | 01183-12030 | Болт с шайбой | 4 |
| 36 | 02000-00012 | Шайба | 4 |
| 37 | 26096-42351 | Шайба | 4 |
| 38 | 02000-00012 | Шайба | 4 |
| 39 | 01401-00012 | Гайка | 4 |
| 40 | 263G6-50551 | Задний ступень в сборе LH | 1 |
| 41 | 263G6-50561 | Задний ступень в сборе RH | 1 |
| 42 | 01183-12025 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
