Крышка(5) — HITACHI ZW310-A

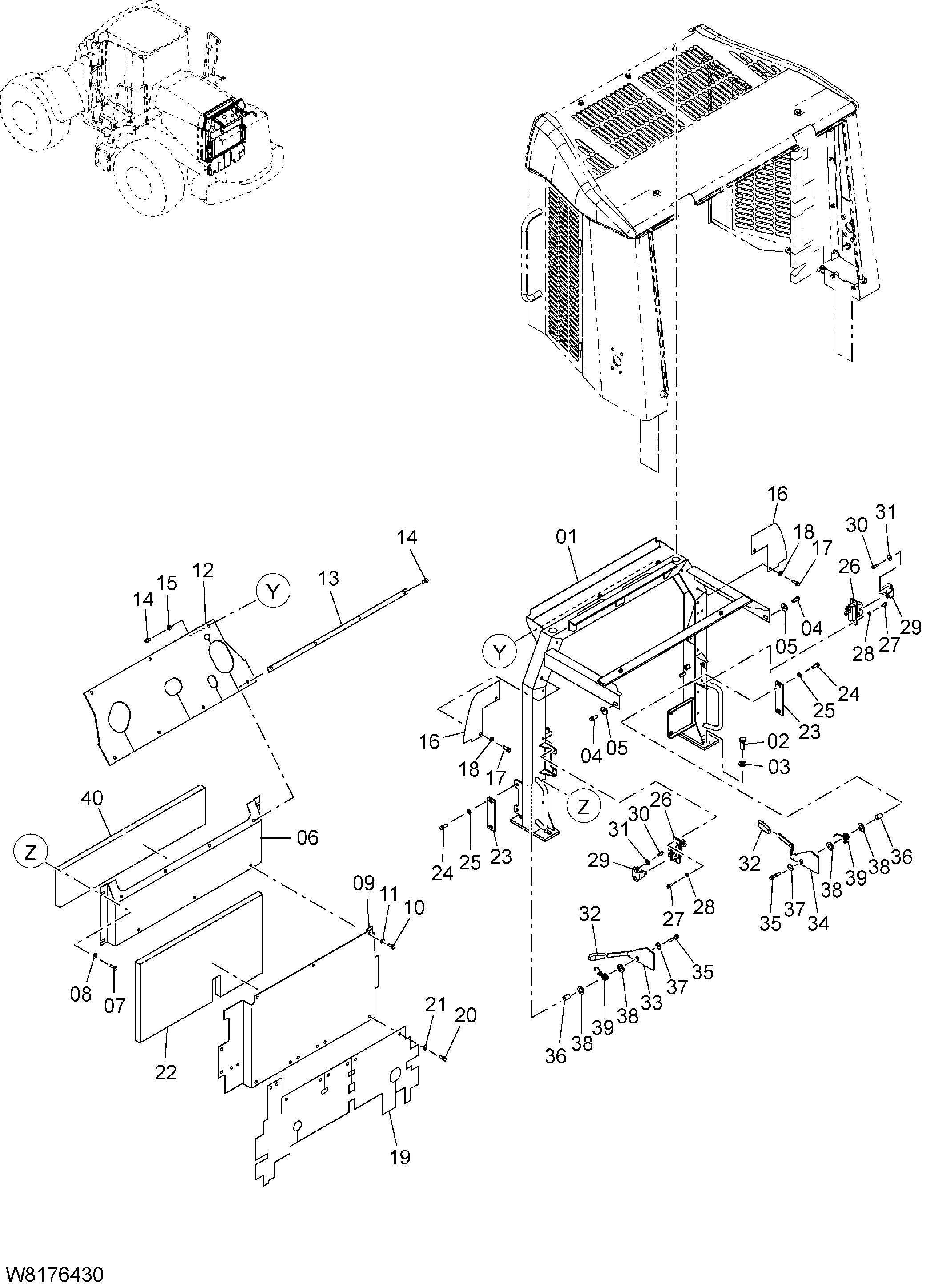

Заводская схема «Крышка(5)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J6-40621 | Опора в сборе | 1 |
| 02 | 01116-16050 | Болт | 4 |
| 03 | 02000-00016 | Шайба | 4 |
| 04 | 01183-12030 | Болт с шайбой | 2 |
| 05 | 26606-52711 | Шайба | 2 |
| 06 | 263J6-40591 | Крышка в сборе | 1 |
| 07 | 01183-10025 | Болт с шайбой | 4 |
| 08 | 02000-00010 | Шайба | 4 |
| 09 | 263J6-40601 | Крышка в сборе | 1 |
| 10 | 01183-10025 | Болт с шайбой | 7 |
| 11 | 02000-00010 | Шайба | 7 |
| 12 | 263J6-43991 | Крышка | 1 |
| 13 | 263J6-42211 | Пластина | 1 |
| 14 | 01183-10025 | Болт с шайбой | 7 |
| 15 | 02000-00010 | Шайба | 3 |
| 16 | 263J6-43611 | Крышка | 2 |
| 17 | 01183-10025 | Болт с шайбой | 4 |
| 18 | 02000-00010 | Шайба | 4 |
| 19 | 263J6-43601 | Крышка | 1 |
| 20 | 01183-10025 | Болт с шайбой | 8 |
| 21 | 02000-00010 | Шайба | 8 |
| 22 | 263J6-44021 | Коврик соунд прооф | 1 |
| 23 | 26796-43071 | Ограничитель | 2 |
| 24 | 01183-10030 | Болт с шайбой | 4 |
| 25 | 02000-00010 | Шайба | 4 |
| 26 | 263G2-10201 | Защёлка в сборе | 2 |
| 27 | 01183-08020 | Болт с шайбой | 4 |
| 28 | 02000-00008 | Шайба | 4 |
| 29 | 263G2-10161 | Стрикер в сборе | 2 |
| 30 | 01183-08025 | Болт с шайбой | 4 |
| 31 | 21471-22311 | Шайба | 4 |
| 32 | 26091-12001 | Рукоятка | 2 |
| 33 | 263G6-44421 | Рычаг LH | 1 |
| 34 | 263G6-44531 | Рычаг RH | 1 |
| 35 | 01183-10050 | Болт с шайбой | 2 |
| 36 | 263G6-44451 | Втулка | 2 |
| 37 | 26606-52721 | Шайба | 2 |
| 38 | 02000-00020 | Шайба | 4 |
| 39 | 263G6-43541 | Пружина | 2 |
| 40 | 263J6-44011 | Коврик соунд прооф | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
