Впускной, выпускной устройство(1) — HITACHI ZW310-A

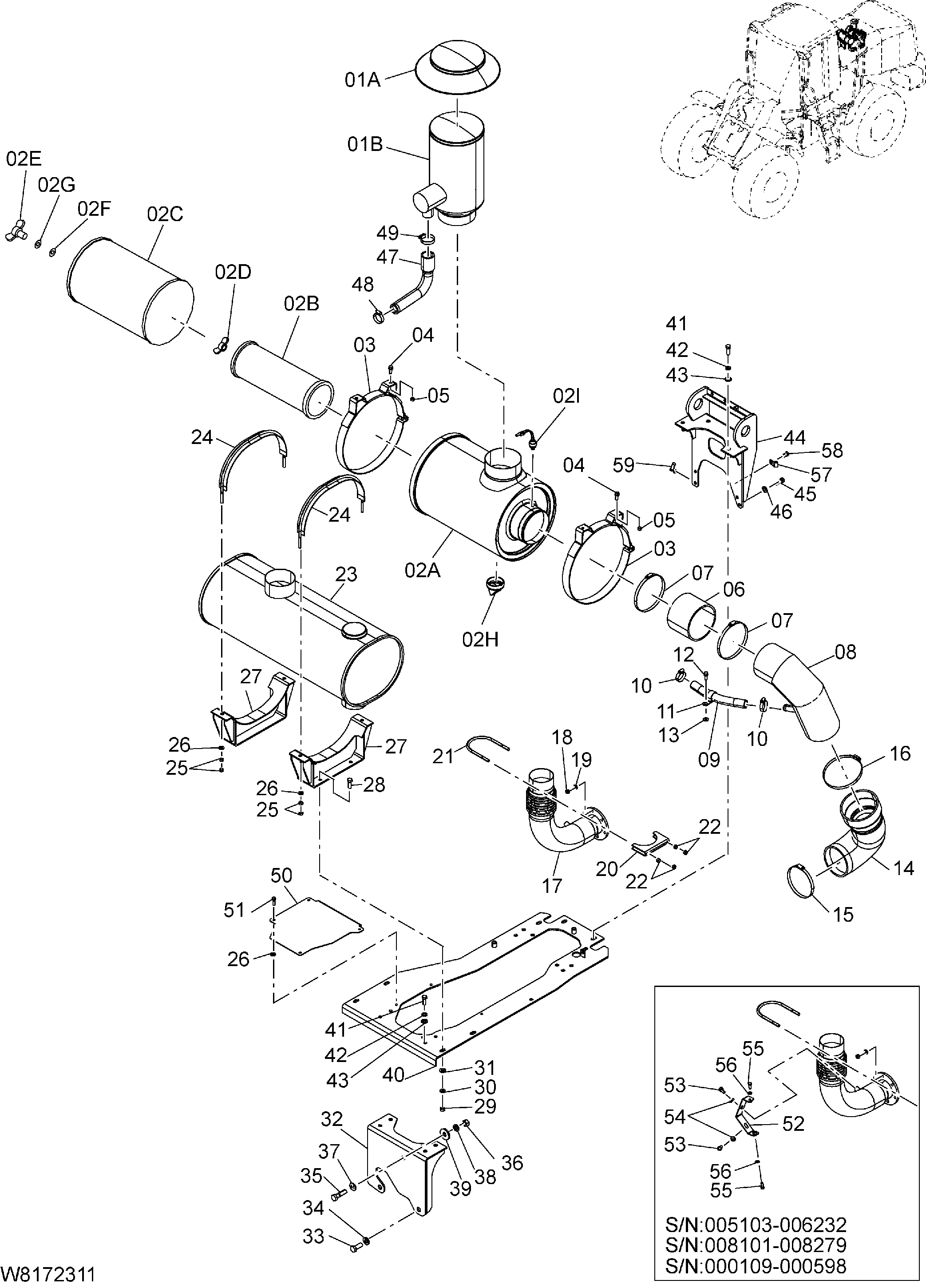

Заводская схема «Впускной, выпускной устройство(1)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HL4630761 | Фильтр PRE | 1 |
| 01B | 263J2-37011 | Корпус в сборе | 1 |
| 02 | 263J2-32911 | Фильтр воздушный | 1 |
| 02B | 26802-37011 | Элемент (внутренний) | 1 |
| 02C | 26802-37021 | Элемент (наружный) | 1 |
| 02D | 26802-37031 | Гайка | 1 |
| 02E | 26802-37041 | Гайка | 1 |
| 02F | 26802-37051 | Зажим | 1 |
| 02G | 26802-37061 | Шайба | 1 |
| 02H | 263J2-37021 | Клапан | 1 |
| 02I | 263G2-37021 | Индикатор | 1 |
| 03 | 26802-30251 | Лента | 2 |
| 04 | 01183-10025 | Болт с шайбой | 4 |
| 05 | 01401-00010 | Гайка | 4 |
| 06 | 263J2-32001 замена: 263J2-32721 | Шланг | 1 |
| 06 | 263J2-32721 | Шланг | 1 |
| 07 | 26607-63351 | Зажим | 2 |
| 08 | 263J2-30131 | Трубка в сборе | 1 |
| 09 | 04710-10026 | Шланг | 1 |
| 10 | 24067-62301 | Зажим шланг | 2 |
| 11 | 263G2-43341 | Хомут | 1 |
| 12 | 01183-10025 | Болт с шайбой | 1 |
| 13 | 02000-00010 | Шайба | 1 |
| 14 | 263J2-32011 | Шланг | 1 |
| 15 | 26607-63341 | Зажим шланг | 1 |
| 16 | 26607-63351 | Зажим | 1 |
| 17 | 263J2-30261 | Выпускной трубка в сборе | 1 |
| 18 | 01401-10010 | Гайка | 6 |
| 19 | 02011-00010 | Шайба | 6 |
| 20 | 263J2-32071 | Хомут | 1 |
| 21 | 263J2-32081 | U болт | 1 |
| 22 | 01401-00010 | Гайка | 4 |
| 23 | 263J2-32711 | Глушитель в сборе | 1 |
| 24 | 26822-32131 | Лента | 2 |
| 25 | 01401-00010 | Гайка | 8 |
| 26 | 02000-00010 | Шайба | 8 |
| 27 | 263J2-30171 | Кронштейн глушитель | 2 |
| 28 | 01116-12035 | Болт | 4 |
| 29 | 01401-50012 | Гайка | 4 |
| 30 | 02011-00012 | Шайба | 4 |
| 31 | 26063-02111 | Шайба | 4 |
| 32 | 263J2-30101 | Кронштейн в сборе | 1 |
| 33 | 01107-16040 | Болт | 2 |
| 34 | 190A3-02051 | Шайба | 2 |
| 35 | 01116-16060 | Болт | 1 |
| 36 | 01401-50016 | Гайка | 1 |
| 37 | 02000-00016 | Шайба | 1 |
| 38 | 02011-00016 | Пружинная шайба | 1 |
| 39 | 26608-72321 | Шайба | 1 |
| 40 | 263J2-30121 | Кронштейн в сборе центральный | 1 |
| 41 | 01116-12030 | Болт | 8 |
| 42 | 02011-00012 | Шайба | 8 |
| 43 | 26063-02111 | Шайба | 8 |
| 44 | 263J2-30111 | Кронштейн в сборе задний | 1 |
| 45 | 263J2-32111 | Болт | 4 |
| 46 | 26063-02111 | Шайба | 4 |
| 47 | 263J2-32051 | Шланг | 1 |
| 48 | 24067-62301 | Зажим шланг | 1 |
| 49 | 24067-62321 | Зажим шланг | 1 |
| 50 | 263J2-30271 замена: 263J2-30272 | Крышка в сборе | 1 |
| 50 | 263J2-30272 | Крышка | 1 |
| 51 | 01183-08030 | Болт с шайбой | 4 |
| 52 | 263J2-30241 | Кронштейн в сборе | 1 |
| 53 | 01183-10020 | Болт с шайбой | 2 |
| 54 | 02000-00010 | Шайба | 2 |
| 55 | 01100-08020 | Болт | 2 |
| 56 | 02000-00008 | Шайба | 2 |
| 57 | 263G2-43241 | Хомут | 1 |
| 58 | 01183-10016 | Болт с шайбой | 1 |
| 59 | 04760-12015 | Армор пластиковый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
