Электрооборудование(задний)(3) — HITACHI ZW310-A

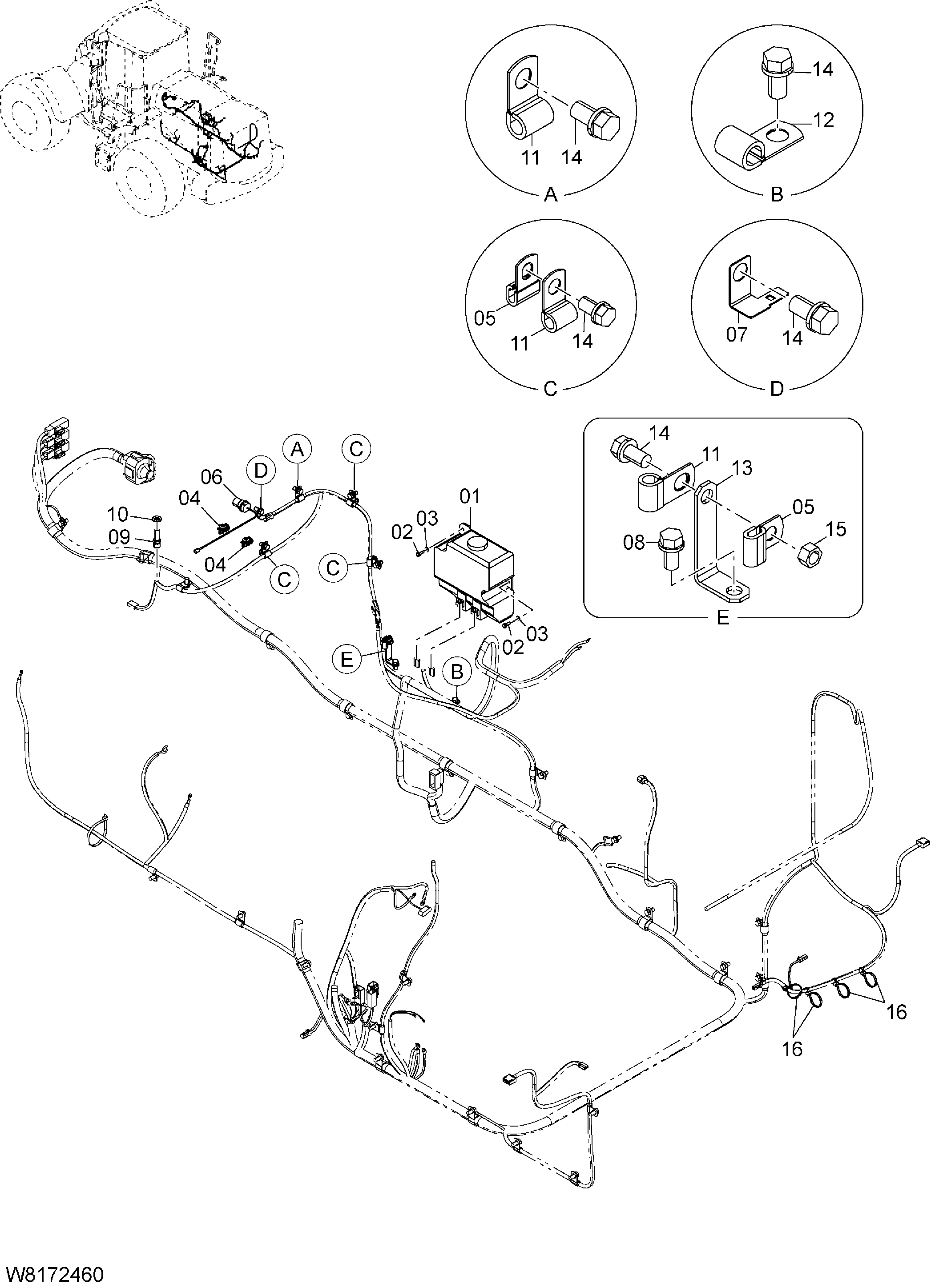

Заводская схема «Электрооборудование(задний)(3)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26816-73051 | Бак в сборе | 1 |
| 02 | 01183-06020 | Болт с шайбой | 3 |
| 03 | 02000-00006 | Шайба | 3 |
| 04 | HL4343692 | Зажим | 2 |
| 05 | 263G2-43391 | Зажим | 4 |
| 06 | HL4259787 | Выключатель уровень | 1 |
| 07 | HL4257159 | Кронштейн | 1 |
| 08 | 01183-10020 | Болт с шайбой | 1 |
| 09 | HL4250260 | Датчик | 1 |
| 10 | HL4250261 | Прокладка | 1 |
| 11 | 263G2-43241 | Хомут | 6 |
| 12 | 263G2-43251 | Хомут | 1 |
| 13 | 26612-42081 | Кронштейн | 1 |
| 14 | 01183-10020 | Болт с шайбой | 8 |
| 15 | 01401-00010 | Гайка | 1 |
| 16 | HL4441695 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
