Основные гидролинии(5) — HITACHI ZW310-A

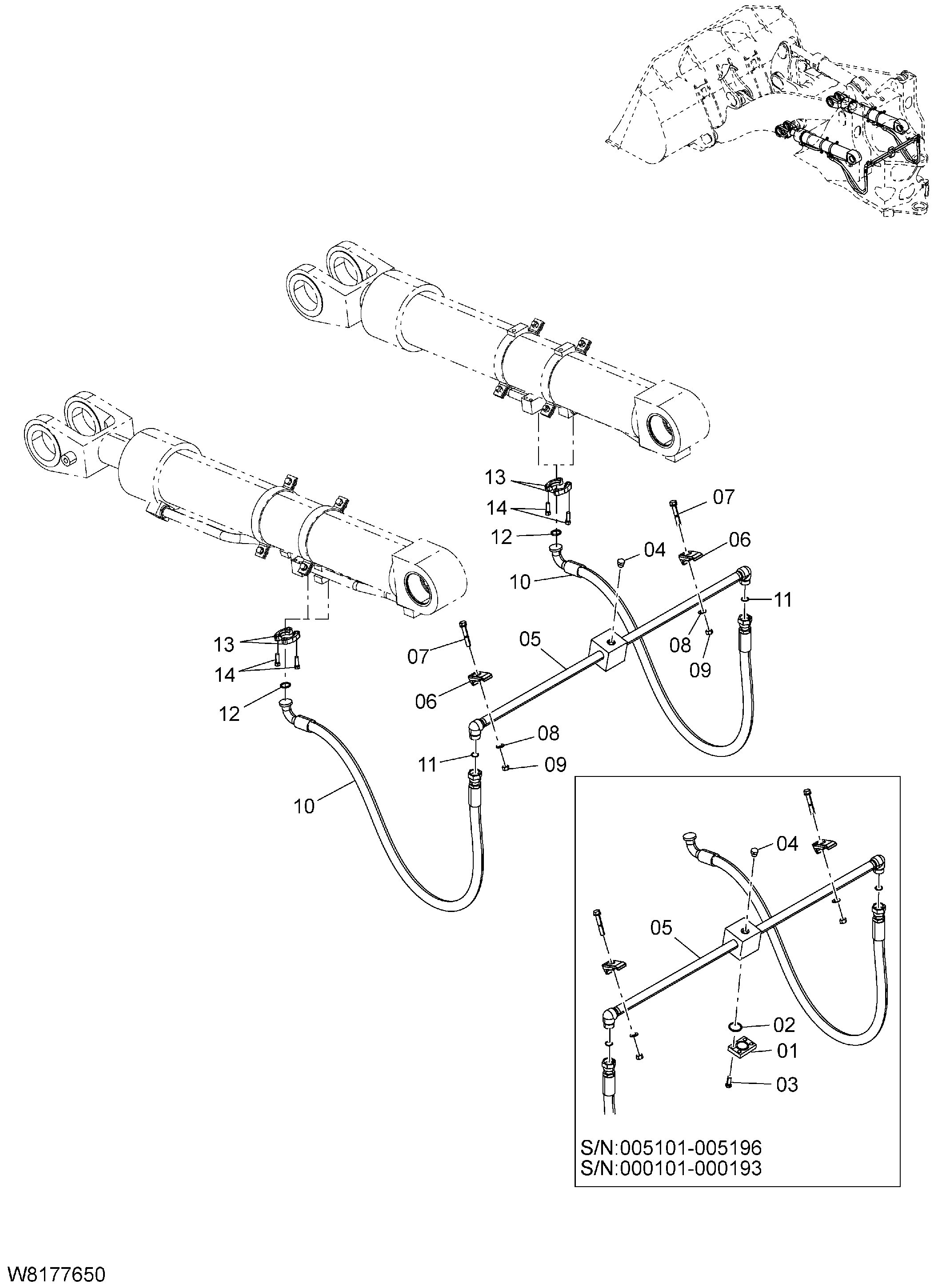

Заводская схема «Основные гидролинии(5)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 26927-62291 | Пластина | 2 |
| 02 | 26607-62631 | Уплотнительное кольцо | 2 |
| 03 | 01116-10030 | Болт | 8 |
| 04 | HLA885002 | Пробка | 2 |
| 04A | 03320-00110 | Уплотнительное кольцо | 1 |
| 05 | 263H7-60141 | Трубка в сборе | 2 |
| 05 | 263H7-60331 | Трубка в сборе | 2 |
| 06 | HL4190126 | Хомут трубки | 4 |
| 07 | 01183-12070 | Болт с шайбой | 4 |
| 08 | 02000-00012 | Шайба | 4 |
| 09 | 01401-00012 | Гайка | 4 |
| 10 | 263G7-62791 | Шланг в сборе | 4 |
| 11 | HL4187308 | Уплотнительное кольцо | 4 |
| 12 | 26607-62621 | Уплотнительное кольцо | 4 |
| 13 | 26607-62561 | Франге сприт | 8 |
| 14 | 01116-10030 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
