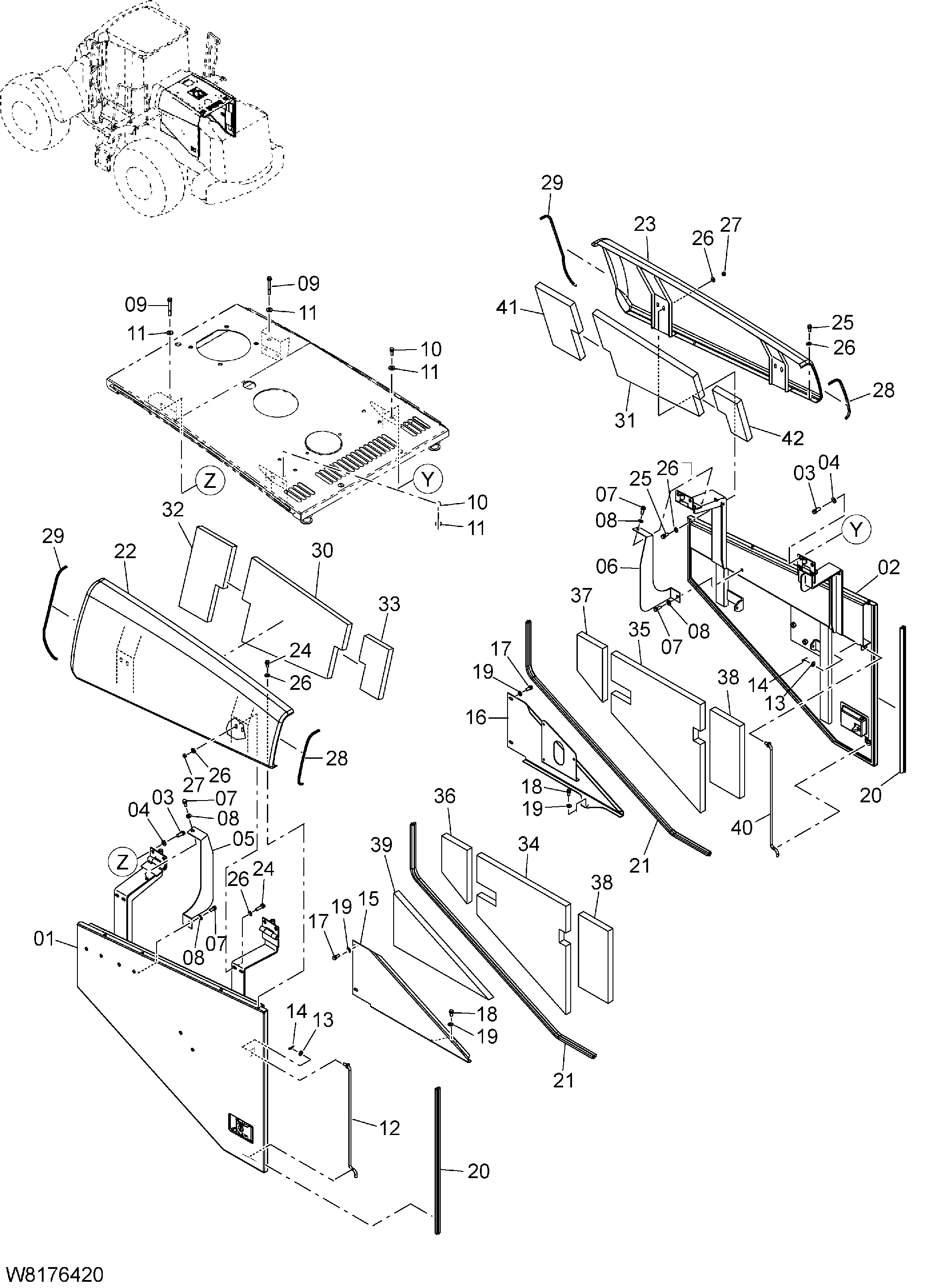

Крышка(3) — HITACHI ZW310-A

Заводская схема «Крышка(3)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263J6-40361	Боковой панель LH	1
02	263J6-40371	Боковой панель RH	1
03	01183-12030	Болт	8
04	02000-00012	Шайба	8
05	263J6-43661	Пластина LH	1
06	263J6-43811	Пластина RH	1
07	01183-10025	Болт	16
08	02000-00010	Шайба	36
09	01183-10080	Болт	2
10	01183-10030	Болт	2
11	26091-12081	Шайба	4
12	263G6-40781	Шток LH	1
13	02000-00010	Шайба	2
14	26067-42091	Палец стопорный	2
15	263J6-42901	Пластина LH	1
16	263J6-40321	Панель нижний	1
17	01183-10025	Болт	4
18	01183-10020	Болт	10
19	02000-00010	Шайба	6
20	26606-43351	Стрип веатхер	2
21	26746-42131	Стрип веатхер	2
22	263J6-40341 замена: 263J6-40342	Боковой крышка LH	1
23	263J6-40351 замена: 263J6-40352	Боковой крышка RH	1
24	01183-10020	Болт	8
25	01183-10020	Болт	8
26	02000-00010	Шайба	24
27	01401-00010	Гайка	8
28	263G6-44801	Стрип веатхер	2
29	263J6-43971	Стрип веатхер	2
30	263J6-43861	Коврик соунд прооф	1
31	263J6-43871	Коврик соунд прооф	1
32	263J6-43881	Коврик соунд прооф	1
33	263J6-43901	Коврик соунд прооф	1
34	263J6-43921	Коврик соунд прооф	1
35	263J6-43931	Коврик соунд прооф	1
36	263J6-43941	Коврик соунд прооф	1
37	263J6-43951	Коврик соунд прооф	1
38	263J6-43961	Коврик соунд прооф	2
39	263J6-44001	Коврик соунд прооф	1
40	263G6-40791	Шток RH	1
41	263J6-43891	Коврик соунд прооф	1
42	263J6-43911	Коврик соунд прооф	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
