Электрооборудование(задний)(4) — HITACHI ZW310-A

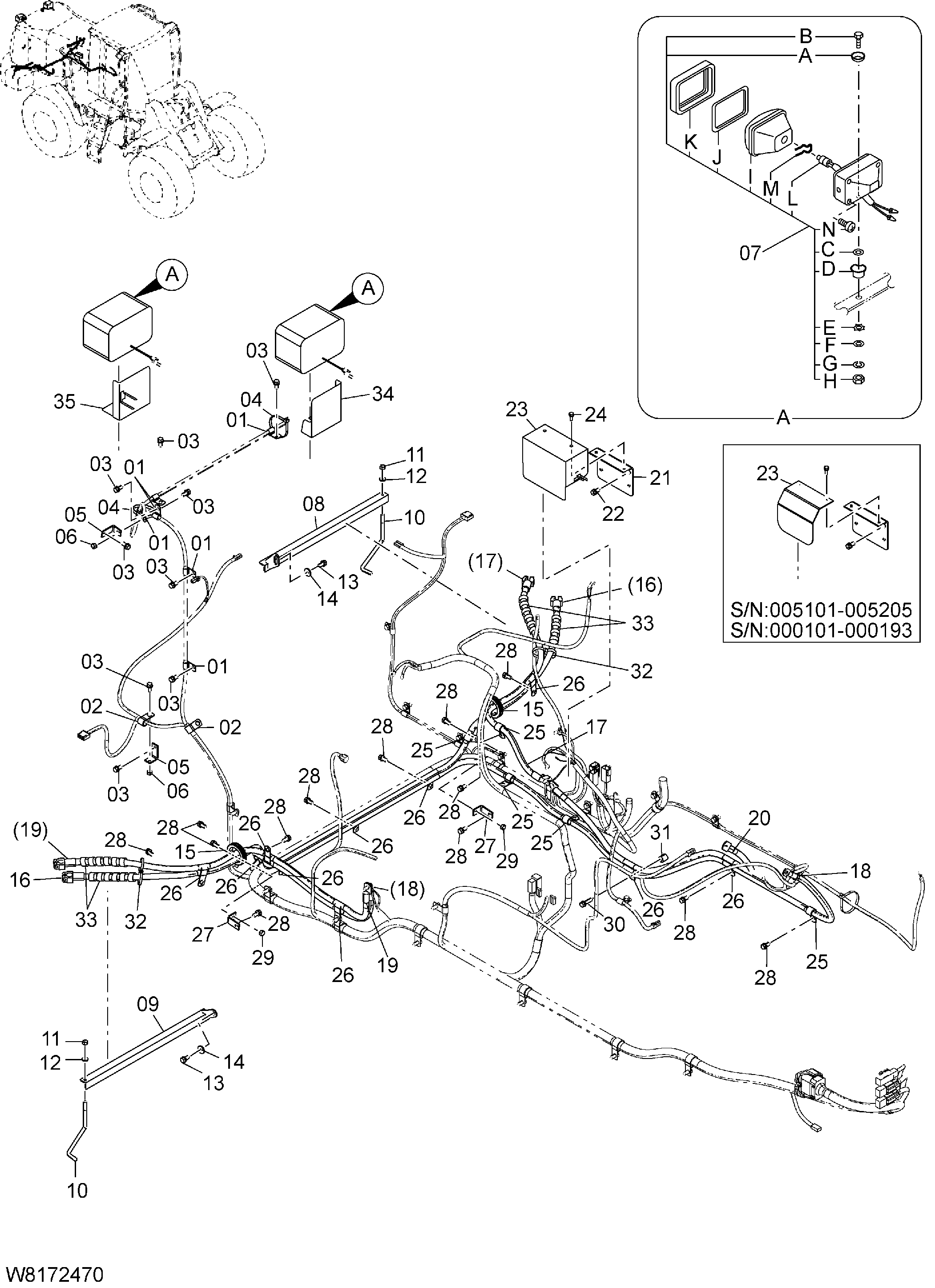

Заводская схема «Электрооборудование(задний)(4)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G2-43241 | Хомут | 6 |
| 02 | 263G2-43271 | Хомут | 2 |
| 03 | 01183-10020 | Болт с шайбой | 9 |
| 04 | 04913-11200 | Инсулокк | 2 |
| 05 | 263J2-22181 | Кронштейн | 2 |
| 06 | 01401-00010 | Гайка | 2 |
| 07 | HL4336570 | Фара | 2 |
| 07A | 26612-42311 | Пластина | 1 |
| 07B | 26612-42271 | Болт | 1 |
| 07C | 26612-42291 | Шайба | 1 |
| 07D | 26612-42281 | Втулка | 1 |
| 07G | 02010-00014 | Пружинная шайба | 1 |
| 07H | 01400-00014 | Гайка | 1 |
| 07I | 26832-47001 | Фонарь блок | 1 |
| 07L | 26612-42251 | Лампа (24V 70W) | 1 |
| 07M | 26612-42261 | Пружина | 1 |
| 07N | 26612-42301 | Винт | 4 |
| 08 | 263G2-42431 | Угол в сборе LH | 1 |
| 09 | 263G2-42441 | Угол в сборе RH | 1 |
| 10 | 26262-42021 | Шток | 2 |
| 11 | 01401-00010 | Гайка | 2 |
| 12 | 02010-00010 | Пружинная шайба | 2 |
| 13 | 01183-10020 | Болт с шайбой | 2 |
| 14 | 26091-12081 | Шайба | 2 |
| 15 | 26602-40611 | Уплотнительная втулка | 2 |
| 16 | 263J2-42201 | Трос аккумулятор | 1 |
| 17 | 263J2-42211 | Трос аккумулятор | 1 |
| 18 | 263J2-42241 | Трос аккумулятор | 1 |
| 19 | 263J2-42231 | Трос аккумулятор | 1 |
| 20 | 263J2-42221 | Трос аккумулятор | 1 |
| 21 | 263G2-42571 | Кронштейн в сборе | 1 |
| 22 | 01183-10020 | Болт с шайбой | 2 |
| 23 | 263G2-42631 | Крышка | 1 |
| 23 | 263J2-40201 | Крышка в сборе | 1 |
| 24 | 01183-08020 | Болт с шайбой | 2 |
| 25 | 263G2-43281 | Хомут | 10 |
| 25 | 263G2-43281 | Хомут | 5 |
| 26 | 263G2-43421 | Хомут | 2 |
| 26 | 263G2-43421 | Хомут | 10 |
| 35 | 263G2-40811 | Пластина (RH) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
