Задний мост(TPD) — HITACHI ZW310-A

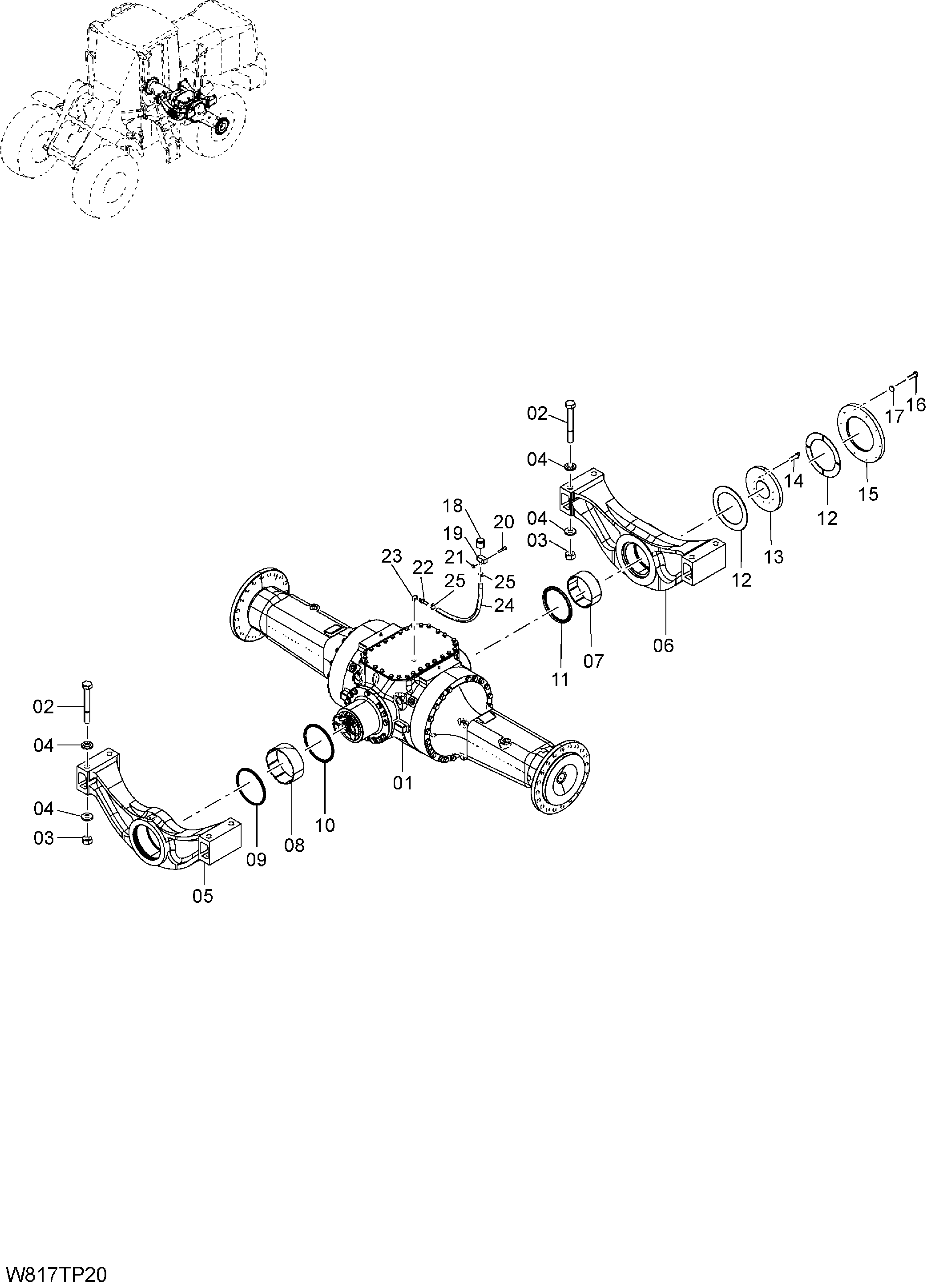

Заводская схема «Задний мост(TPD)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 163J3-00011 замена: 163J3-00012 | Мост в сборе задний | 1 |
| 01 | 163J3-00012 | Мост в сборе задний | 1 |
| 02 | 01107-30230 | Болт | 8 |
| 03 | 26706-13611 | Гайка | 8 |
| 04 | 26063-02121 | Шайба | 16 |
| 05 | 263J3-02001 | Опора мост передний | 1 |
| 06 | 263J3-02011 | Опора мост задний | 1 |
| 07 | 26763-02042 | Втулка | 1 |
| 08 | 263J3-02031 | Втулка | 1 |
| 09 | 263J3-02041 | Пылезащитное уплотнение | 1 |
| 10 | 263J3-02051 | Пылезащитное уплотнение | 1 |
| 11 | 26763-02031 | Пылезащитное уплотнение | 1 |
| 12 | 263J3-02021 | Упорная шайба | 2 |
| 13 | 263J3-02071 | Упорная пластина | 1 |
| 14 | 01106-16050 | Болт | 10 |
| 15 | 263J3-02061 | Крышка | 1 |
| 16 | 01106-16050 | Болт | 10 |
| 17 | 190A3-02051 | Шайба | 10 |
| 18 | 16323-02242 | Сапун | 1 |
| 19 | 26432-12041 | Адаптер | 1 |
| 20 | 01183-10050 | Болт с шайбой | 1 |
| 21 | 01401-00010 | Гайка | 1 |
| 22 | 04100-00204 | Адаптер шланг | 1 |
| 23 | 04012-00202 | Угловой штуцер | 1 |
| 24 | 04710-04055 | Шланг | 1 |
| 25 | 24067-62251 | Зажим шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
