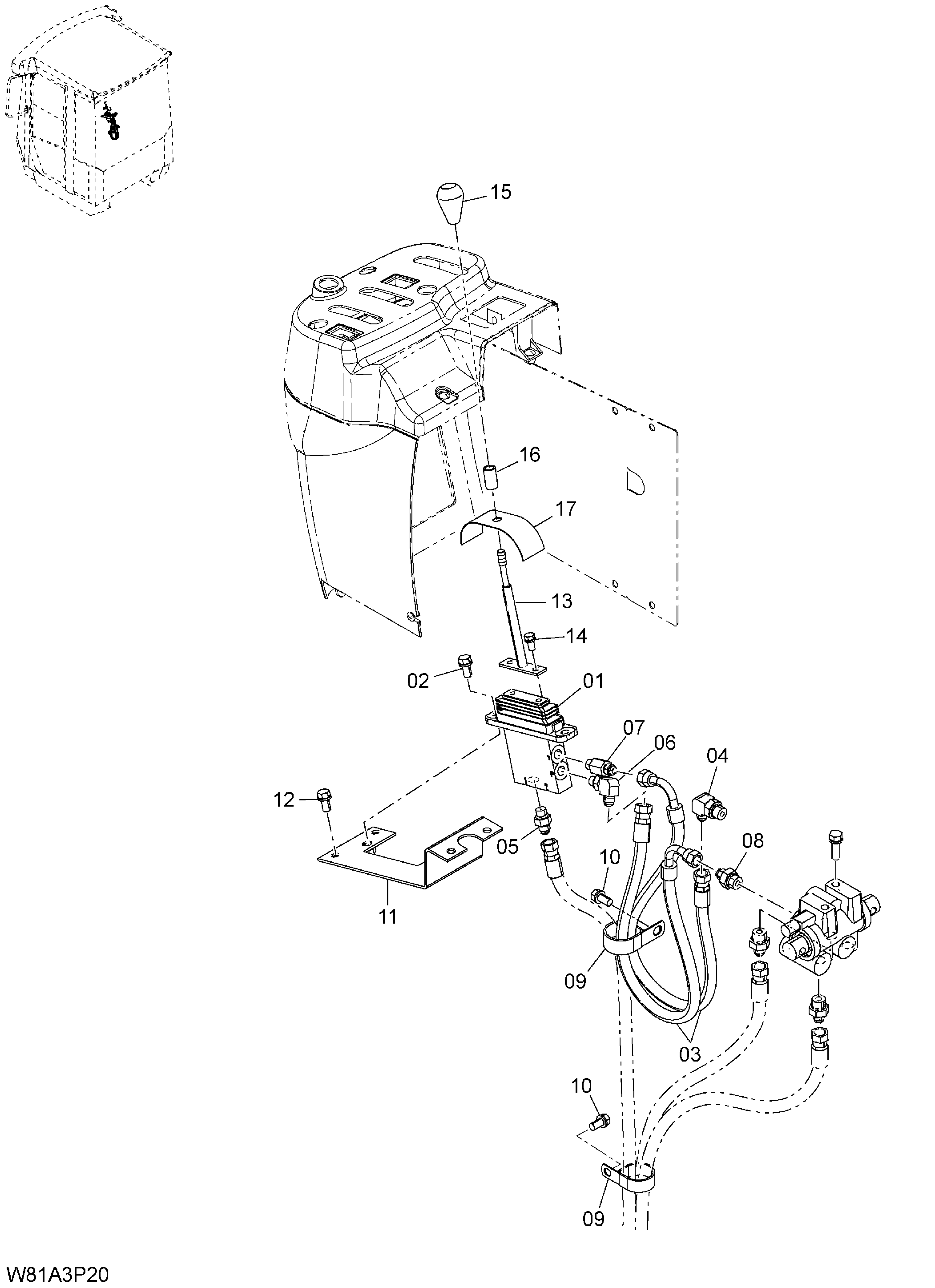

Пилотные гидролинии(3-золотник)(1-1)(3PL) — HITACHI ZW310-A
Заводская схема «Пилотные гидролинии(3-золотник)(1-1)(3PL)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G7-32031 | Пилотный клапан(3PL) | 1 |
| 02 | 01183-10020 | Болт с шайбой | 2 |
| 02 | 01183-10025 | Болт с шайбой | 2 |
| 03 | 263G7-42891 | Шланг в сборе | 2 |
| 04 | HLA852333 | Угловой штуцер | 1 |
| 04A | 03320-00140 | Уплотнительное кольцо | 1 |
| 05 | HLA852123 | Адаптер | 2 |
| 05A | 03320-00110 | Уплотнительное кольцо | 1 |
| 06 | HLA852323 | Угловой штуцер | 1 |
| 06A | 03320-00110 | Уплотнительное кольцо | 1 |
| 07 | HL4209931 | Адаптер | 1 |
| 07A | 03320-00110 | Уплотнительное кольцо | 1 |
| 08 | HL4261938 | Фильтр | 1 |
| 08A | 03320-00140 | Уплотнительное кольцо | 1 |
| 09 | 263G2-43351 | Хомут | 2 |
| 10 | 01183-10020 | Болт с шайбой | 2 |
| 11 | 263G7-40411 | Кронштейн | 1 |
| 12 | 01183-10020 | Болт с шайбой | 4 |
| 13 | 263G7-40421 замена: 263G7-40422 | Рычаг | 1 |
| 13 | 263G7-40422 | Рычаг | 1 |
| 14 | 01183-08016 | Болт с шайбой | 2 |
| 14 | 01183-08012 | Болт с шайбой | 2 |
| 15 | 263G7-43181 замена: 26177-42021 | Рукоятка | 1 |
| 15 | 26177-42021 | Рукоятка | 1 |
| 16 | 263G7-43651 | Резиновая втулка | 1 |
| 17 | 263G7-43661 | Пластина резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
