Быстрый быстросъёмное устройство детали(1)(OTC002) — HITACHI ZW310-A

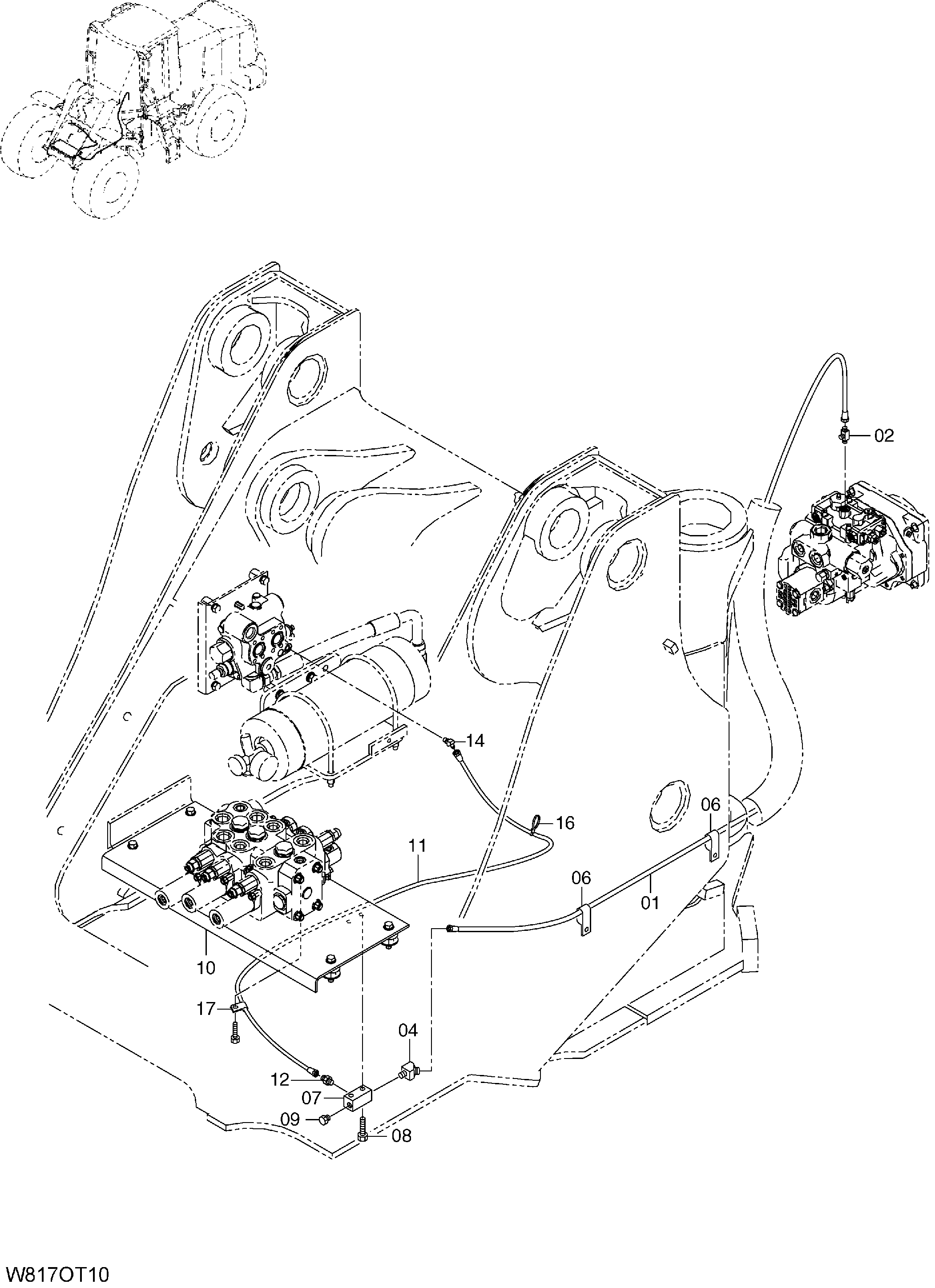

Заводская схема «Быстрый быстросъёмное устройство детали(1)(OTC002)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J7-42031 | Шланг | 1 |
| 02 | HLA852422 | Тройник | 1 |
| 02A | 03320-00110 | Уплотнительное кольцо | 1 |
| 04 | HLA852222 | Угловой штуцер | 1 |
| 04A | 03320-00110 | Уплотнительное кольцо | 1 |
| 06 | 263G2-43431 | Хомут | 2 |
| 07 | 263G4-52131 | Блок | 1 |
| 08 | 01183-10050 | Болт | 2 |
| 09 | HLA885002 | Пробка | 2 |
| 10 | 263H7-30041 | Кронштейн | 1 |
| 11 | 263G7-62941 | Шланг | 1 |
| 12 | HLA852122 | Адаптер | 1 |
| 12A | 03320-00110 | Уплотнительное кольцо | 1 |
| 14 | HLA852222 | Угловой штуцер | 1 |
| 14A | 03220-00110 | Уплотнительное кольцо | 1 |
| 16 | HL4441695 | Зажим | 1 |
| 17 | 263G2-43251 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
