Гидробак — HITACHI ZW310-A

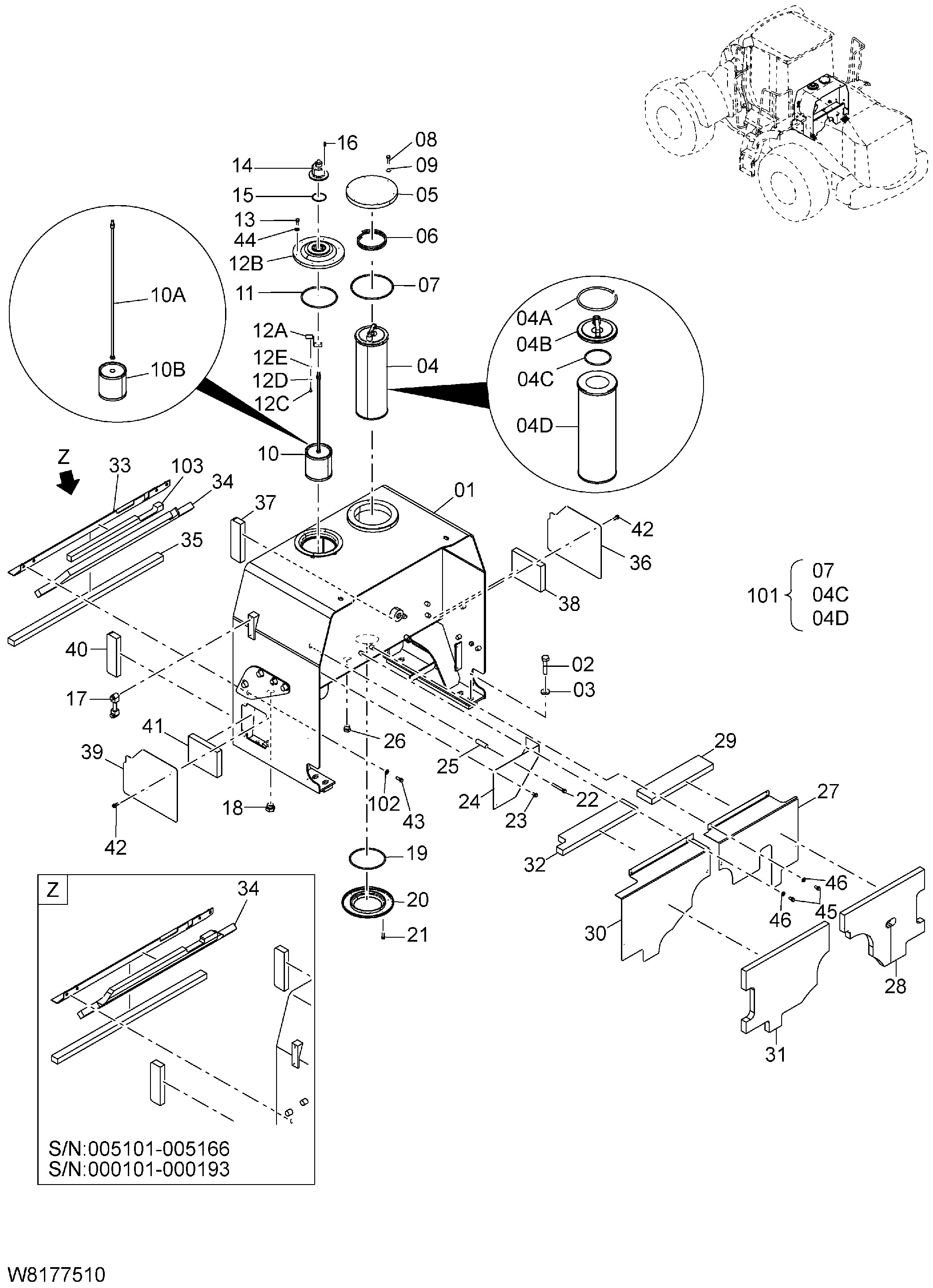

Заводская схема «Гидробак» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J7-50011 замена: 263J7-50012 | Гидробак в сборе | 1 |
| 01 | 263J7-50012 | Гидробак в сборе | 1 |
| 02 | 01119-20080 | Болт | 6 |
| 03 | 26323-02001 | Шайба | 6 |
| 04 | HL4656522 | Фильтрующий элемент | 1 |
| 04A | HL4643446 | Кольцо | 1 |
| 04B | HL4643444 | Клапан | 1 |
| 04C | 03310-00950 | Уплотнительное кольцо | 1 |
| 04D | HL4656602 | Фильтрующий элемент | 1 |
| 05 | HL4639235 | Крышка | 1 |
| 06 | HL4472673 | Пружина | 1 |
| 07 | 03310-01900 | Уплотнительное кольцо | 1 |
| 08 | 01110-10035 | Болт | 6 |
| 09 | 02000-00010 | Шайба | 6 |
| 10 | HL4631063 | Всасывающий фильтр | 1 |
| 10A | 263G7-52411 | Шток | 1 |
| 10B | HL4648651 | Сетчатый фильтр | 1 |
| 11 | 03310-01600 | Уплотнительное кольцо | 1 |
| 12 | HL9184556 | Крышка | 1 |
| 12A | HL4408661 | Кронштейн | 1 |
| 12B | HL1025093 | Крышка | 1 |
| 12C | 01109-06014 | Болт | 1 |
| 12D | 02013-00006 | Пружинная шайба | 1 |
| 12E | 02001-00006 | Плоская шайба | 1 |
| 13 | 01183-10025 | Болт с шайбой | 6 |
| 14 | HL4434017 | Сапун | 1 |
| 14A | HL4437833 | Корпус | 1 |
| 14B | HL4437838 | Элемент | 1 |
| 14C | HL4437837 | Крышка | 1 |
| 14D | HL4371825 | Гайка | 1 |
| 14E | HL4437836 | Колпачок | 1 |
| 15 | 03310-00600 | Уплотнительное кольцо | 1 |
| 16 | 26197-52191 | Болт | 4 |
| 17 | 26607-52261 замена: 263G7-52421 | Указатель уровня | 1 |
| 17 | 263G7-52421 | Указатель уровня | 1 |
| 18 | HLA885006 | Пробка | 1 |
| 18A | 03320-00240 | Уплотнительное кольцо | 1 |
| 19 | 03310-01600 | Уплотнительное кольцо | 1 |
| 20 | HL8023981 | Крышка | 1 |
| 21 | 01183-10025 | Болт с шайбой | 6 |
| 22 | 01183-10080 | Болт с шайбой | 1 |
| 23 | 01183-10020 | Болт с шайбой | 2 |
| 24 | 263J7-52161 | Крышка | 1 |
| 25 | 263J7-52181 | Втулка | 1 |
| 26 | HLA885004 | Пробка | 1 |
| 26A | 03320-00180 | Уплотнительное кольцо | 1 |
| 27 | 263J7-52191 | Пластина | 1 |
| 28 | 263J7-52221 | Коврик соунд прооф | 1 |
| 29 | 263J7-52201 | Коврик соунд прооф | 1 |
| 30 | 263J7-50081 | Пластина в сборе | 1 |
| 31 | 263J7-52321 | Коврик соунд прооф | 1 |
| 32 | 263J7-52251 | Коврик соунд прооф | 1 |
| 33 | 263J7-50111 | Пластина в сборе | 1 |
| 34 | 263J7-52291 замена: 263J7-52351 | Коврик соунд прооф | 1 |
| 34 | 263J7-52351 | Коврик соунд прооф | 1 |
| 35 | 263J7-52341 | Коврик соунд прооф | 1 |
| 36 | 263J7-52091 | Пластина | 1 |
| 37 | 263J7-52261 | Коврик соунд прооф | 1 |
| 38 | 263J7-52301 | Коврик соунд прооф | 1 |
| 39 | 263J7-52091 | Пластина | 1 |
| 40 | 263J7-52261 | Коврик соунд прооф | 1 |
| 41 | 263J7-52301 | Коврик соунд прооф | 1 |
| 42 | 01183-10025 | Болт с шайбой | 8 |
| 43 | 01183-10030 | Болт с шайбой | 4 |
| 44 | 02000-00010 | Шайба | 6 |
| 45 | 01110-10020 | Болт | 9 |
| 46 | 02000-00010 | Шайба | 9 |
| 101 | HL4656608 | Фильтрующий элемент | 1 |
| 102 | 26091-12081 | Шайба | 4 |
| 103 | 263J7-52361 | Коврик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
