Основные гидролинии(для 3-золотник)(AP3) — HITACHI ZW310-A

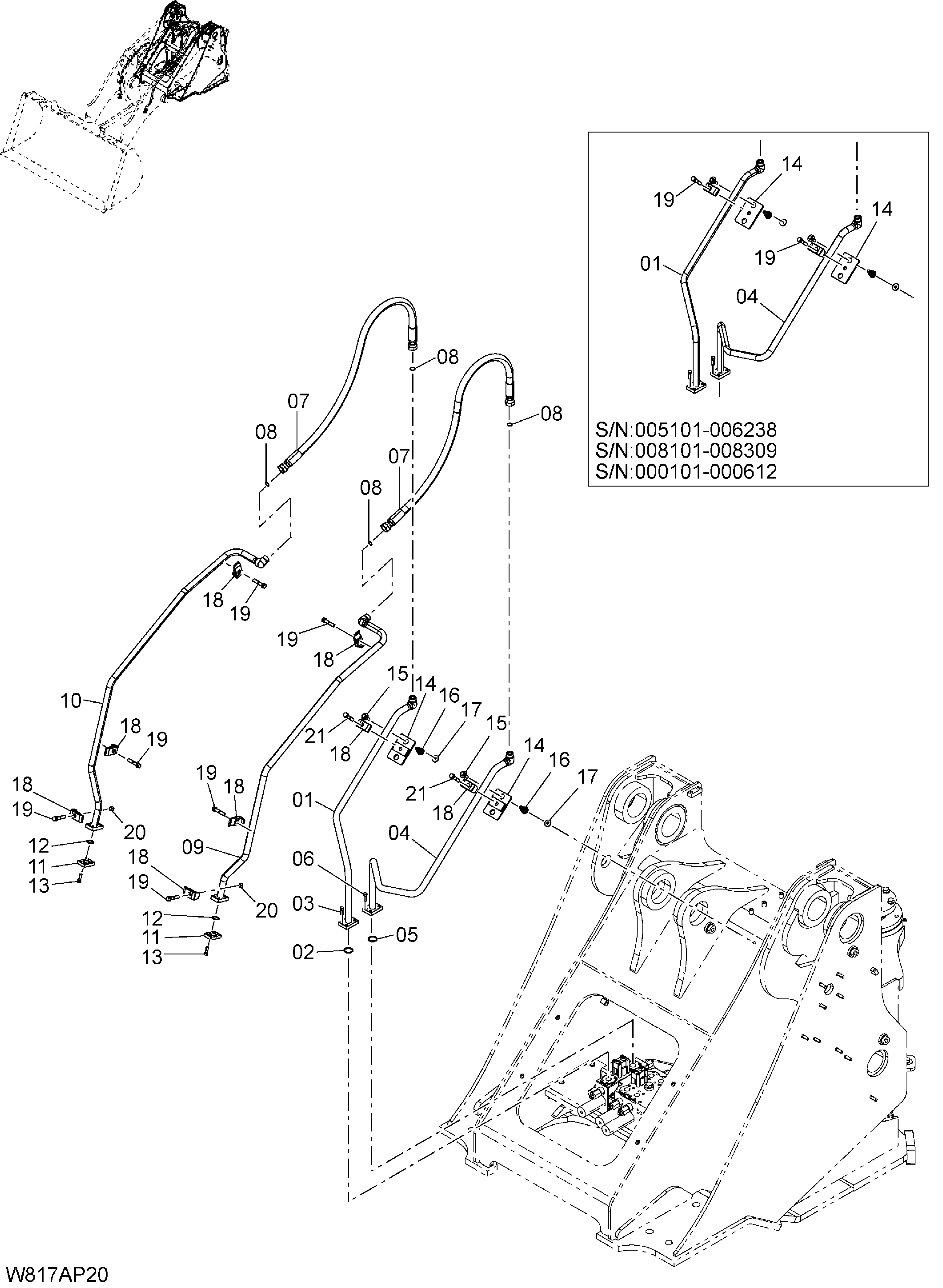

Заводская схема «Основные гидролинии(для 3-золотник)(AP3)» для HITACHI ZW310-A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 563J7-60051 замена: 563J7-60052 | Трубка в сборе | 1 |
| 01 | 563J7-60052 | Трубка | 1 |
| 02 | 26607-62631 | Уплотнительное кольцо | 1 |
| 03 | 01116-10030 | Болт | 4 |
| 04 | 563J7-60071 замена: 563J7-60072 | Трубка в сборе | 1 |
| 04 | 563J7-60072 | Трубка | 1 |
| 05 | 26607-62631 | Уплотнительное кольцо | 1 |
| 06 | 01116-10030 | Болт | 4 |
| 07 | 563J7-62001 | Шланг в сборе | 2 |
| 08 | HL4187308 | Уплотнительное кольцо | 4 |
| 09 | 563J7-60031 | Трубка в сборе LH | 1 |
| 10 | 563J7-60041 | Трубка в сборе RH | 1 |
| 11 | 79720-18020 | Пластина фланец | 2 |
| 11 | 563H7-62161 | Пластина фланец | 2 |
| 12 | 26607-62621 | Уплотнительное кольцо | 2 |
| 13 | 01116-10030 | Болт | 8 |
| 14 | 563G7-60091 замена: 563F7-62051 | Кронштейн в сборе | 2 |
| 14 | 563F7-62051 | Кронштейн | 2 |
| 15 | 01183-10040 | Болт с шайбой | 4 |
| 16 | 26407-32001 | Крепление резиновый | 4 |
| 17 | 26606-52721 | Шайба | 4 |
| 18 | HL4190126 | Хомут трубки | 8 |
| 19 | 01183-12060 | Болт с шайбой | 8 |
| 19 | 01183-12060 | Болт с шайбой | 6 |
| 20 | 01401-00012 | Гайка | 2 |
| 21 | 01183-12070 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310-A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
