Рулевое управление трубопроводы(2) — HITACHI ZW310

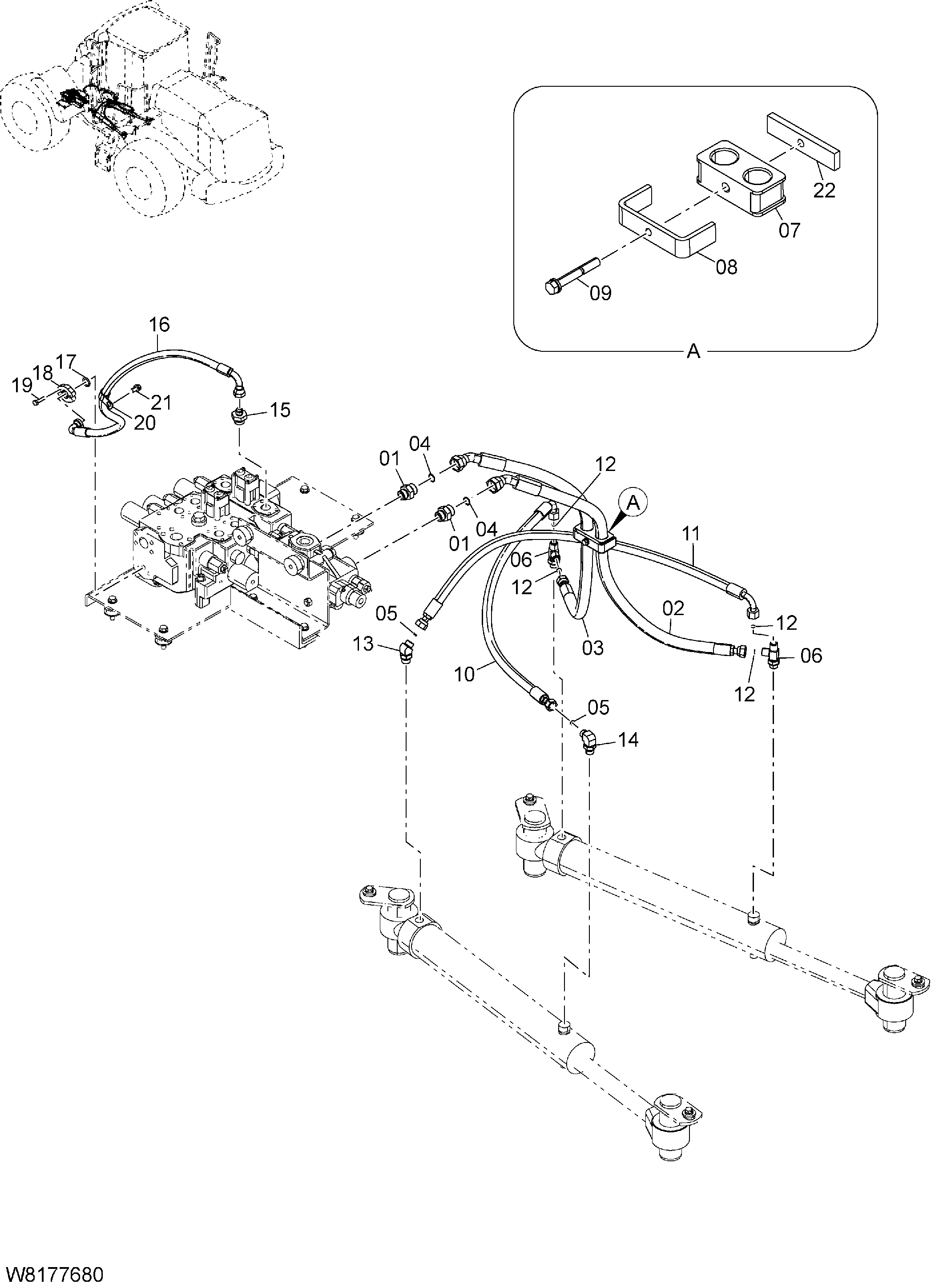

Заводская схема «Рулевое управление трубопроводы(2)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA853166 | Адаптер | 2 |
| 01A | 03320-00240 | Уплотнительное кольцо | 1 |
| 02 | 263H4-52051 | Шланг в сборе | 1 |
| 03 | 263H4-52071 | Шланг в сборе | 1 |
| 04 | HL4187308 | Уплотнительное кольцо | 2 |
| 05 | HL4138938 | Уплотнительное кольцо | 2 |
| 06 | HLA853444 | Тройник | 2 |
| 06A | 03320-00180 | Уплотнительное кольцо | 1 |
| 07 | 263G4-52161 | Резиновая прокладка | 1 |
| 08 | 263G4-52281 | Хомут | 1 |
| 09 | 01183-10070 | Болт с шайбой | 1 |
| 10 | 263G4-52351 | Шланг в сборе | 1 |
| 11 | 263H4-52121 | Шланг в сборе | 1 |
| 12 | HL4138938 | Уплотнительное кольцо | 4 |
| 13 | HLA853244 | Угловой штуцер | 1 |
| 13A | 03320-00180 | Уплотнительное кольцо | 1 |
| 14 | HLA853344 | Угловой штуцер | 1 |
| 14A | 03320-00180 | Уплотнительное кольцо | 1 |
| 15 | HL4279302 | Адаптер | 1 |
| 15A | 03320-00240 | Уплотнительное кольцо | 1 |
| 16 | 263J4-52041 | Шланг в сборе | 1 |
| 17 | 26607-62611 | Уплотнительное кольцо | 1 |
| 18 | 26607-62551 | Разъёмный фланец | 2 |
| 19 | 01106-08030 | Болт | 4 |
| 20 | 263G2-43301 | Хомут | 1 |
| 21 | 01183-10020 | Болт с шайбой | 1 |
| 22 | 263G4-52291 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
