Кондиционер(2)(AC400) — HITACHI ZW310

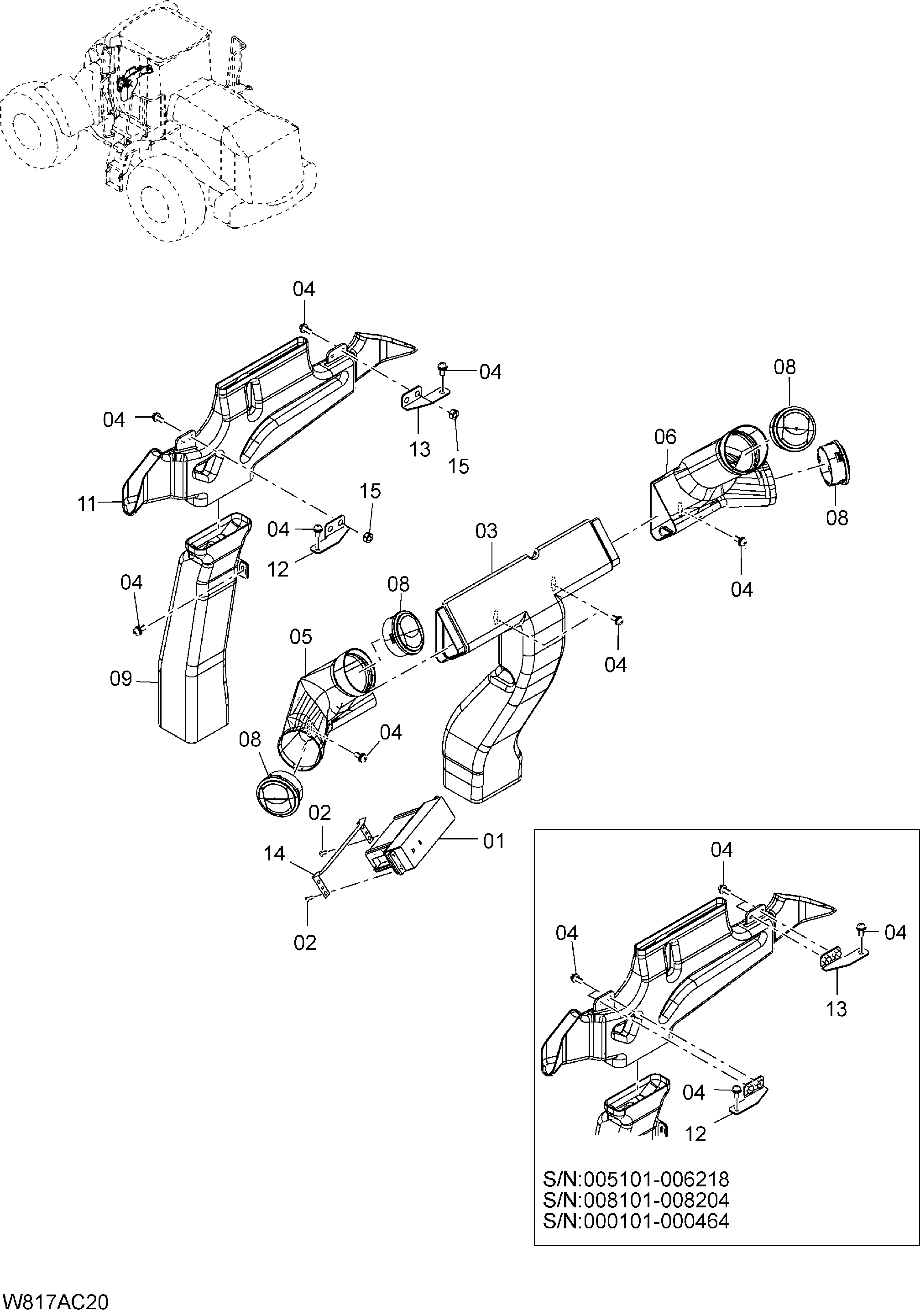

Заводская схема «Кондиционер(2)(AC400)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-72121 | Контроллер | 1 |
| 02 | 263G2-43941 | Самонарезающий винт | 4 |
| 02 | 01044-05012 | Самонарезающий винт | 4 |
| 03 | 263G6-72681 | Воздуховод | 1 |
| 04 | 01033-08020 | Винт с шайбой | 11 |
| 05 | 263G6-72691 | Воздуховод | 1 |
| 06 | 263G6-72701 | Воздуховод | 1 |
| 08 | HL4619904 замена: HL4693195 | Лоувер | 4 |
| 08 | HL4693195 | Лоувер | 4 |
| 09 | 263G6-72711 | Воздуховод | 1 |
| 11 | 263G6-72721 | Воздуховод | 1 |
| 12 | 263G6-70461 замена: 263G6-72972 | Кронштейн LH | 1 |
| 12 | 263G6-72972 | Кронштейн LH | 1 |
| 13 | 263G6-70471 замена: 263G6-72982 | Кронштейн RH | 1 |
| 13 | 263G6-72982 | Кронштейн RH | 1 |
| 14 | 263G6-73731 | Кронштейн | 1 |
| 15 | 01400-00008 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
