Тормоз трубопроводы(3) — HITACHI ZW310

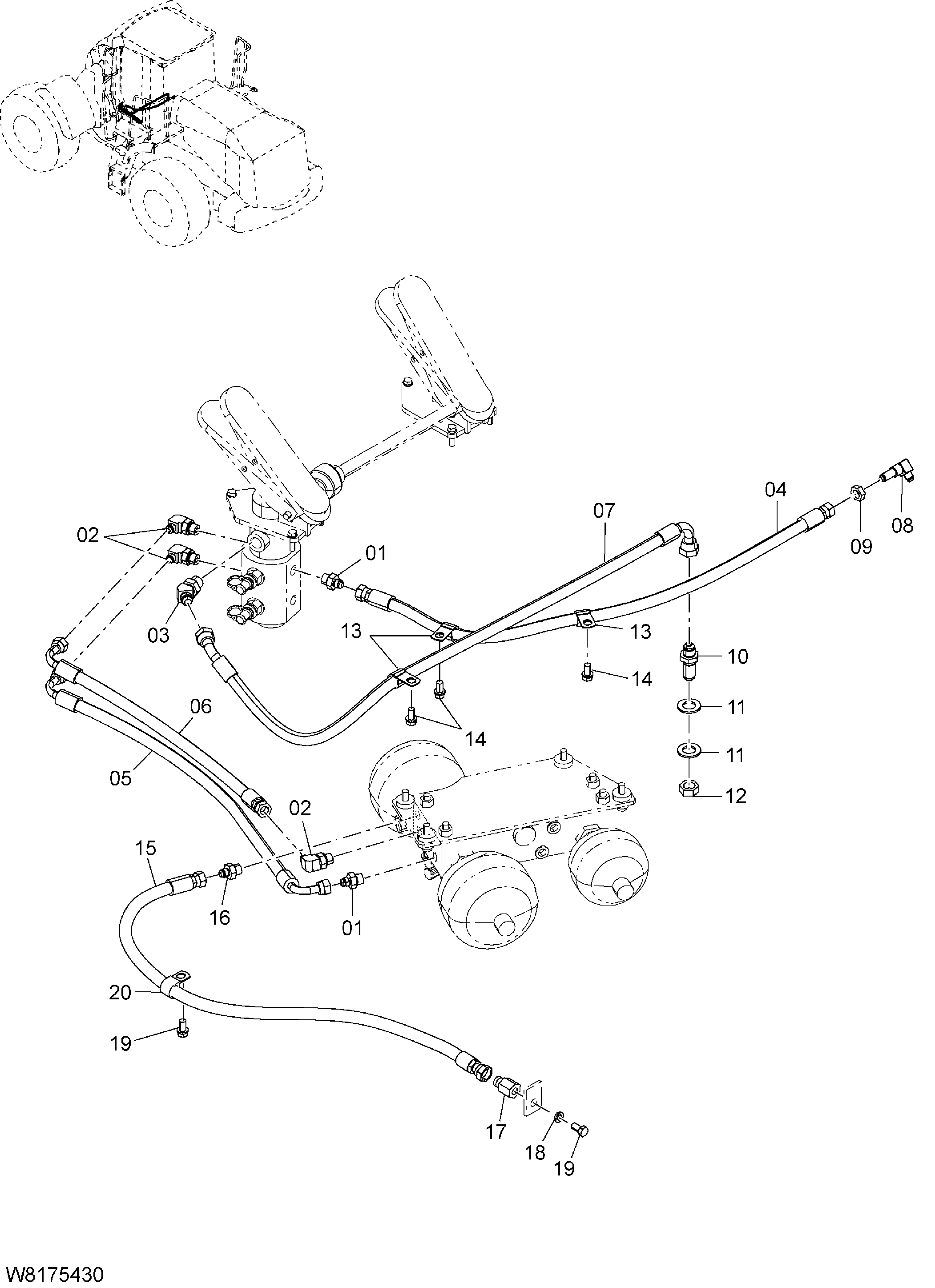

Заводская схема «Тормоз трубопроводы(3)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | HLA852133 | Адаптер | 2 |
| 01A | 03320-00140 | Уплотнительное кольцо | 1 |
| 02 | HLA852333 | Угловой штуцер | 3 |
| 02A | 03320-00140 | Уплотнительное кольцо | 1 |
| 03 | HLA852244 | Угловой штуцер | 1 |
| 03A | 03320-00180 | Уплотнительное кольцо | 1 |
| 04 | 263G5-42151 | Шланг в сборе | 1 |
| 05 | 263G5-42231 | Шланг в сборе | 1 |
| 06 | 263G5-42241 | Шланг в сборе | 1 |
| 07 | 263G5-42171 | Шланг в сборе | 1 |
| 07 | 263G5-42651 | Шланг в сборе | 1 |
| 08 | HL4285863 | Угловой штуцер | 1 |
| 09 | HL4202531 | Гайка | 1 |
| 10 | 263G5-42201 | Адаптер | 1 |
| 11 | 02000-00020 | Шайба | 2 |
| 12 | HL4465189 | Гайка | 1 |
| 13 | 263G2-43291 | Хомут | 2 |
| 13 | 263G2-43291 | Хомут | 3 |
| 14 | 01183-10020 | Болт с шайбой | 2 |
| 14 | 01183-10020 | Болт с шайбой | 3 |
| 15 | 263F5-42071 | Шланг | 1 |
| 16 | HLA852123 | Адаптер | 1 |
| 16A | 03320-00110 | Уплотнительное кольцо | 1 |
| 17 | HLA4444381 | Пробка | 1 |
| 18 | 02000-00010 | Шайба | 1 |
| 19 | 01183-10020 | Болт с шайбой | 2 |
| 20 | 263G2-43291 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
