Охлаждение устройство трубопроводы(бйпасс линия) — HITACHI ZW310

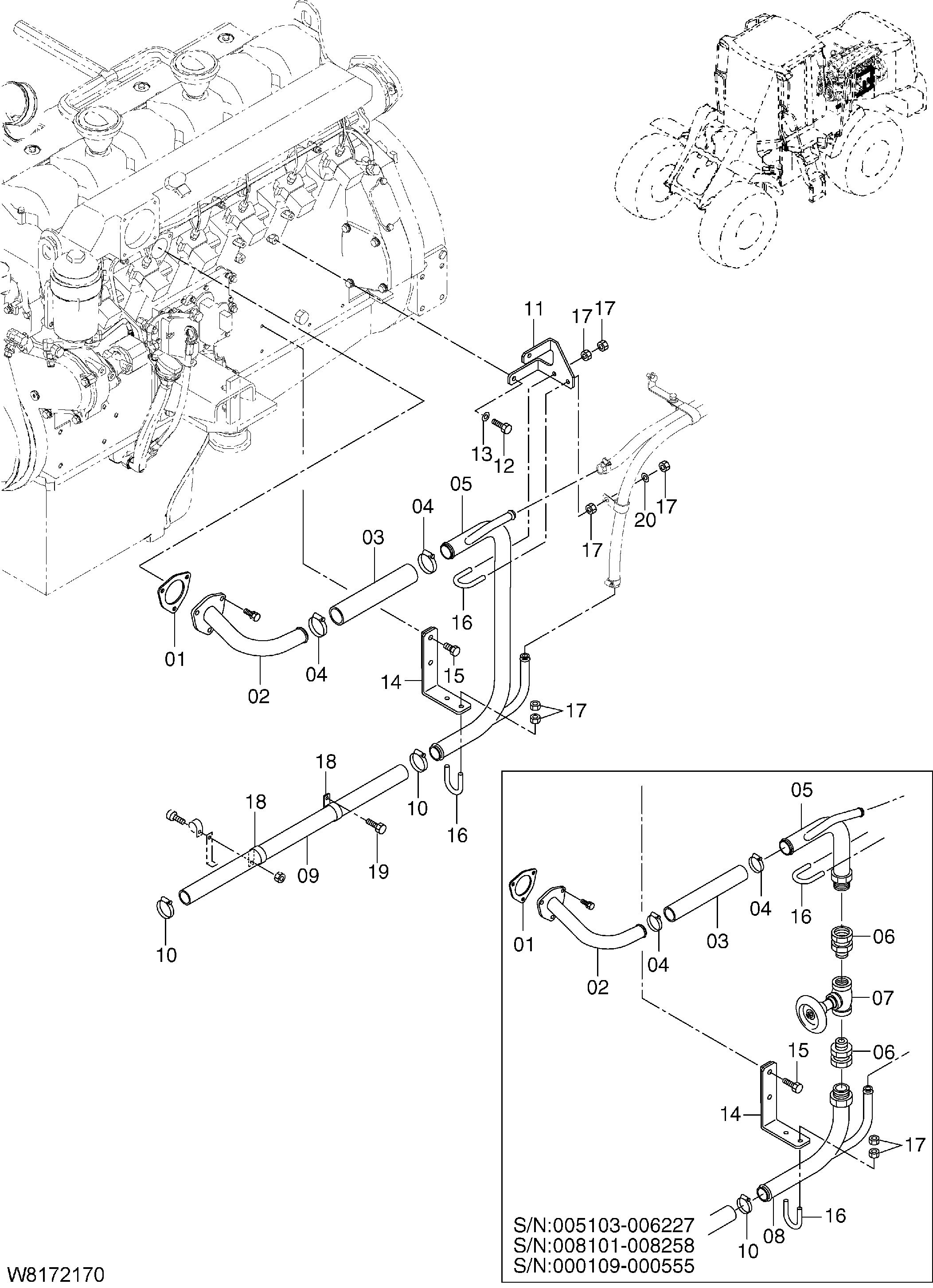

Заводская схема «Охлаждение устройство трубопроводы(бйпасс линия)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263J6-72201 | Прокладка | 1 |
| 02 | 263J2-10301 замена: 263J2-10581 | Трубка | 1 |
| 02 | 263J2-10581 | Трубка | 1 |
| 03 | 263J2-13391 | Шланг | 1 |
| 04 | 24067-62301 | Зажим шланг | 2 |
| 05 | 263J2-10311 замена: 263J2-10571 | Трубка | 1 |
| 05 | 263J2-10571 | Трубка | 1 |
| 06 | 04138-01010 | Унион | 2 |
| 07 | 263J2-13411 | Клапан | 1 |
| 08 | 263J2-10321 | Трубка | 1 |
| 09 | 263J2-13401 | Шланг | 1 |
| 10 | 24067-62301 | Зажим шланг | 2 |
| 11 | 263J2-13381 | Кронштейн | 1 |
| 12 | 01183-08025 | Болт с шайбой | 2 |
| 13 | 02000-00008 | Шайба | 2 |
| 14 | 263J2-10331 | Кронштейн | 1 |
| 15 | 01183-10030 | Болт с шайбой | 2 |
| 16 | 26619-12231 | U болт | 2 |
| 17 | 01401-00010 | Гайка | 8 |
| 18 | 263G2-43351 | Хомут | 2 |
| 19 | 01183-10016 | Болт с шайбой | 1 |
| 20 | 02010-00010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
