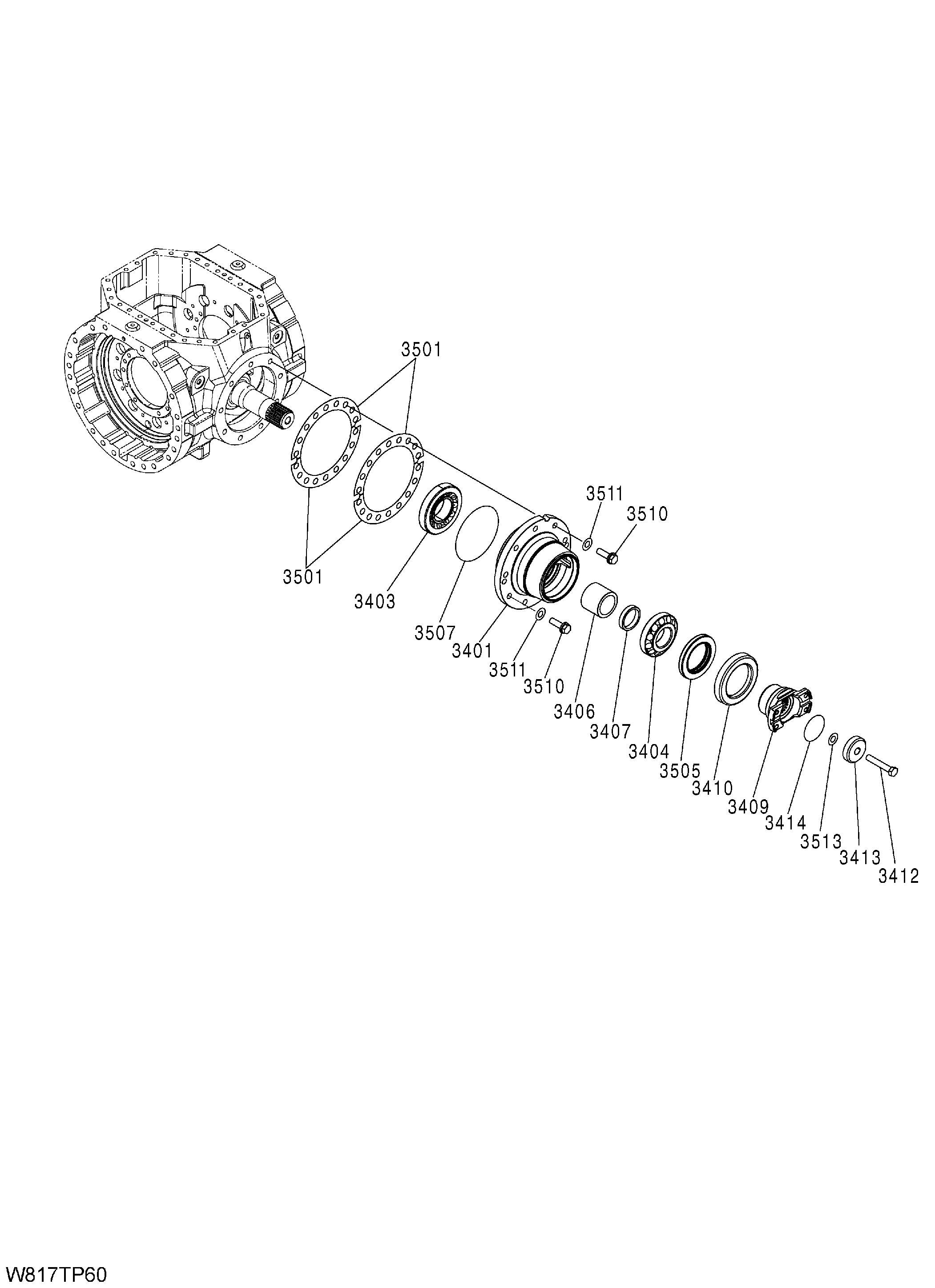

Мост в сборе(F)(4/4)(TPD) — HITACHI ZW310
Заводская схема «Мост в сборе(F)(4/4)(TPD)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 163J3-00001 | Мост в сборе передний | 1 | |
| 3401 | 163J3-52041 | Каге подшипник | 1 |
| 3403 | 163J3-52331 | Подшипник | 1 |
| 3404 | 101K3-52101 | Подшипник | 1 |
| 3406 | 16783-52352 | Проставка | 1 |
| 3407 | 16763-52311 | Проставка | 1 |
| 3409 | 16783-52131 | Фланец 8.5C | 1 |
| 3410 | 16763-52241 | Крышка пыль | 1 |
| 3412 | 01107-20150 | Болт | 1 |
| 3413 | 163H3-52081 | Шайба | 1 |
| 3414 | 03330-00320 | Уплотнительное кольцо | 1 |
| 3501 | 163J3-52141 | Регулировочная шайба 0.25mm | 4 |
| 3501 | 163J3-52151 | Регулировочная шайба 0.2mm | 4 |
| 3501 | 163J3-52161 | Регулировочная шайба 0.1mm | 4 |
| 3505 | 16763-52104 | Масляное уплотнение | 1 |
| 3507 | 03310-02400 | Уплотнительное кольцо | 1 |
| 3510 | 01106-16050 | Болт | 14 |
| 3511 | 190A3-02051 | Шайба | 14 |
| 3513 | 163G3-52581 | Регулировочная шайба 0.25mm | 5 |
| 3513 | 163G3-52571 | Регулировочная шайба 0.2mm | 2 |
| 3513 | 163G3-52561 | Регулировочная шайба 0.1mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
