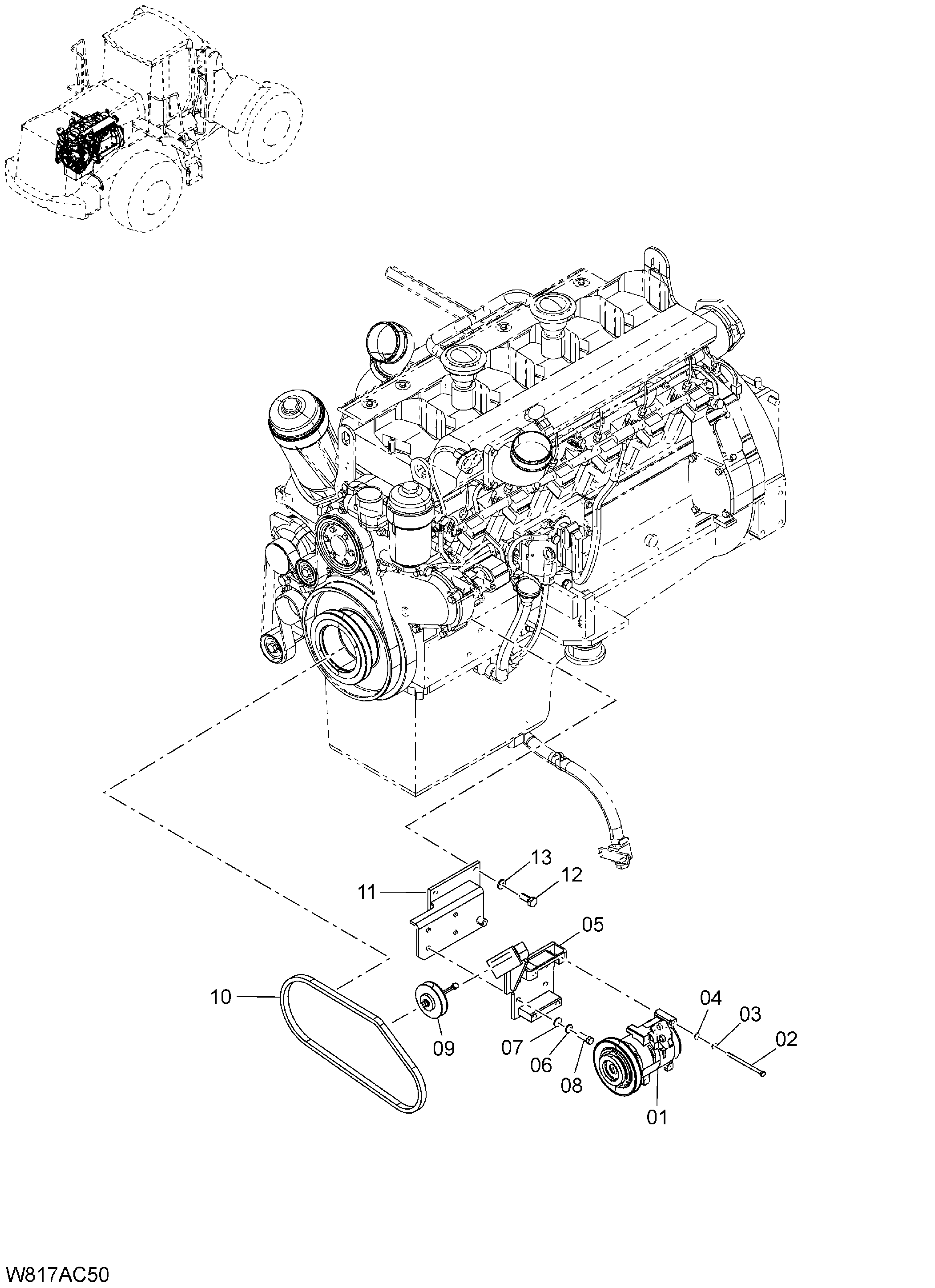

Кондиционер детали(2)(AC400) — HITACHI ZW310
Заводская схема «Кондиционер детали(2)(AC400)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 263G6-72131 | Компрессор в сборе | 1 |
| 02 | 01106-08120 | Болт | 4 |
| 03 | 02011-00008 | Стопорная шайба | 4 |
| 04 | 02000-00008 | Шайба | 4 |
| 05 | 263G6-70021 | Кронштейн в сборе | 1 |
| 06 | 02011-00010 замена: 02011-00012 | Шайба | 4 |
| 06 | 02011-00012 | Шайба | 4 |
| 07 | 02000-00010 замена: 02000-00012 | Шайба | 4 |
| 07 | 02000-00012 | Шайба | 4 |
| 08 | 01116-10035 замена: 01116-12035 | Болт | 4 |
| 08 | 01116-12035 | Болт | 4 |
| 08 | 01116-12040 | Болт | 4 |
| 09 | HL4435929 | Шкив | 1 |
| 10 | 263J6-72061 | V ремень | 1 |
| 11 | 263J6-70011 замена: 263J6-70012 | Кронштейн в сборе | 1 |
| 11 | 263J6-70012 | Кронштейн в сборе | 1 |
| 12 | 01116-14035 | Болт | 3 |
| 12 | 01106-14035 | Болт | 3 |
| 13 | 02011-00014 | Стопорная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
