Крышка(5) — HITACHI ZW310

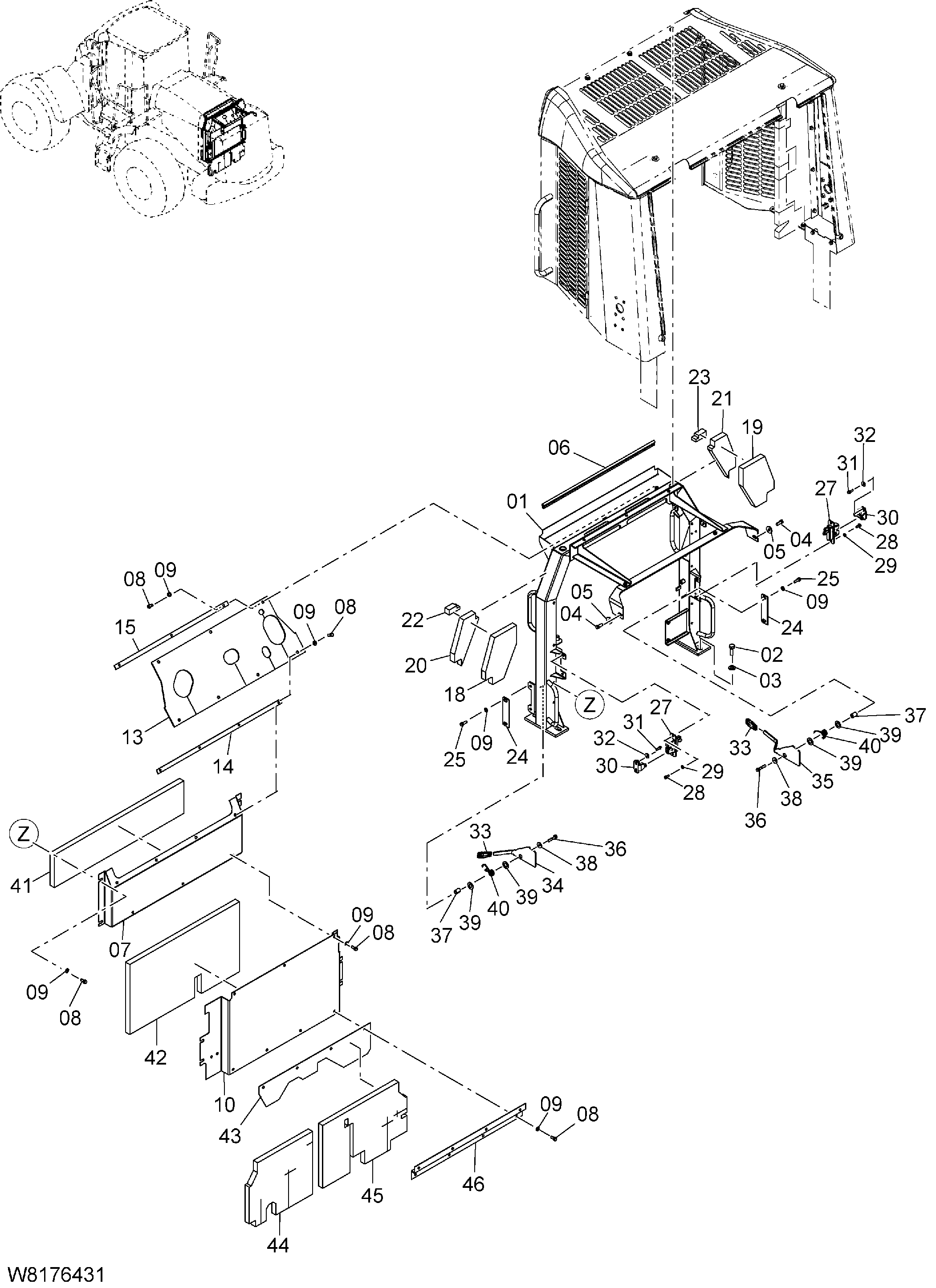

Заводская схема «Крышка(5)» для HITACHI ZW310. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	263J6-40622	Опора в сборе	1
01	263J6-40623	Опора в сборе	1
02	01116-16045	Болт	4
03	190A3-02051	Шайба	4
04	01183-12030	Болт с шайбой	2
05	26606-52711	Шайба	2
06	263G2-12711	Стрип веатхер	1
07	263J6-40591	Крышка пластина в сборе	1
08	01183-10025	Болт с шайбой	22
09	02000-00010	Шайба	26
10	263J6-40601	Крышка пластина в сборе	1
13	263J6-43991	Крышка	1
14	263J6-42211	Пластина	1
15	263J6-44301	Пластина	1
18	263J6-44261	Коврик соунд прооф	1
19	263J6-44271	Коврик соунд прооф	1
20	263J6-44281	Коврик соунд прооф	1
21	263J6-44291	Коврик соунд прооф	1
22	263J6-44311	Коврик соунд прооф	1
23	263J6-44321	Коврик соунд прооф	1
24	26796-43071	Ограничитель	2
25	01183-10030	Болт с шайбой	4
27	263G2-10201	Защёлка в сборе	2
28	01183-08020	Болт с шайбой	4
29	02000-00008	Шайба	4
30	263G2-10161	Стрикер в сборе	2
31	01183-08025	Болт с шайбой	4
32	21471-22311	Шайба	4
33	26091-12001	Рукоятка	2
34	263J6-43641	Рычаг LH	1
35	263G6-44532	Рычаг RH	1
36	01183-10050	Болт с шайбой	2
37	263G6-44451	Втулка	2
38	26606-52721	Шайба	2
39	02000-00020	Шайба	4
40	263G6-43541	Пружина	2
41	263J6-44011	Коврик соунд прооф	1
42	263J6-44021	Коврик соунд прооф	1
43	263J6-44071	Пластина	1
44	263J6-44081	Коврик соунд прооф	1
45	263J6-44091	Коврик соунд прооф	1
46	263J2-10241	Кронштейн в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW310 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
